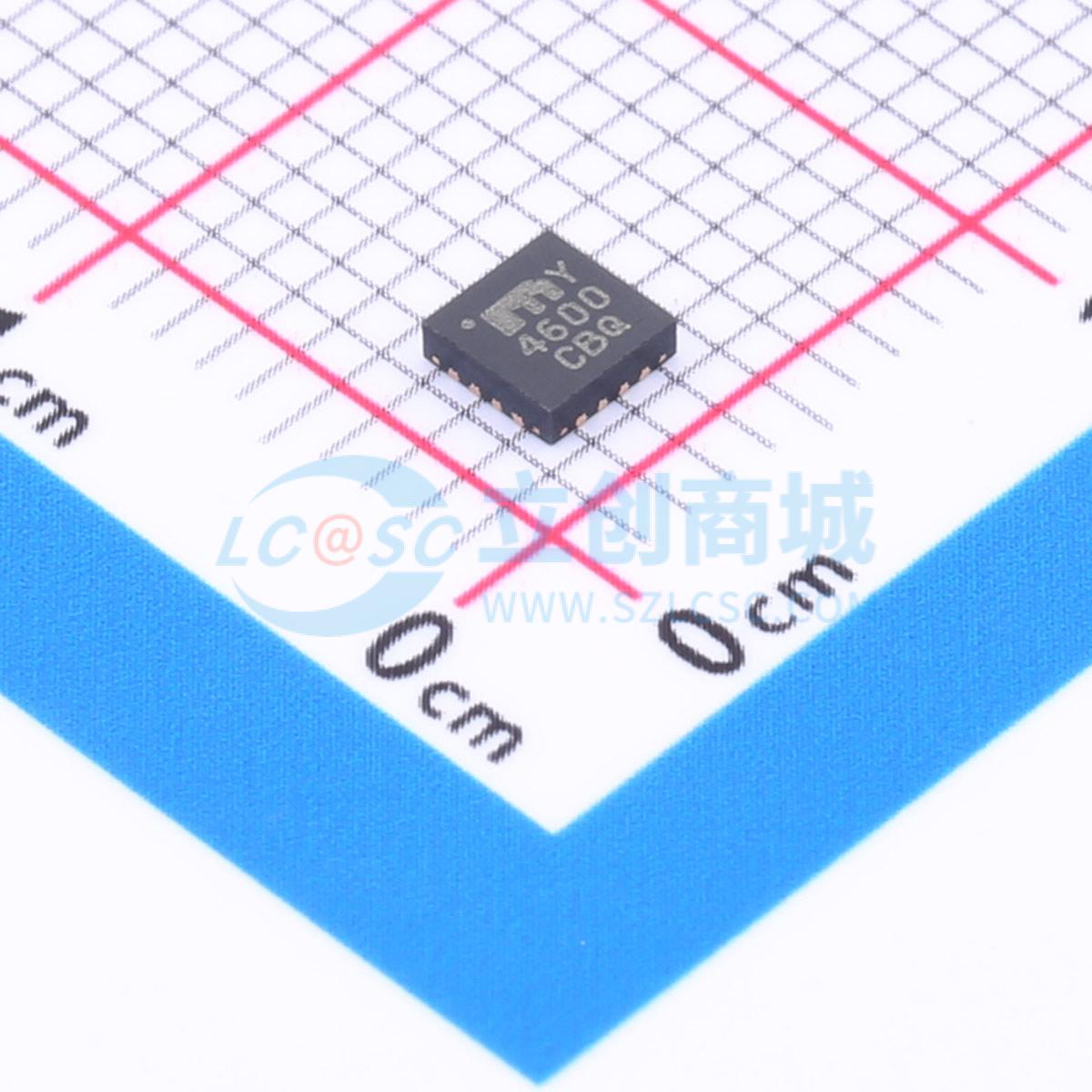

温馨提醒：图片仅供参考，商品以实物为准
MIC4600YML-TR
28V半桥MOSFET驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MIC4600是一款28V半桥MOSFET驱动器，适用于机顶盒、网关、路由器、计算机外设、电信和网络设备等对成本敏感且需要高性能的应用。MIC4600的电源电压范围为4.5V至28V。它内置线性稳压器，可提供稳定的5V电压为MOSFET栅极驱动器供电，开关频率最高可达1.5 MHz
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MIC4600YML-TR
- 商品编号
- C621918
- 商品封装
- VQFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.114克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | - | |
| 工作电压 | 4.5V~28V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 15ns | |
| 下降时间(tf) | 13.5ns | |
| 特性 | 欠压保护(UVP)；过热保护(OPT) | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 静态电流(Iq) | 450uA |
商品概述
一款28V半桥MOSFET驱动器，适用于机顶盒、网关、路由器、计算机外设、电信和网络设备等对成本敏感且要求高性能的应用。 其工作电源范围为4.5V至28V。内部集成线性稳压器，可提供稳定的5V电压为MOSFET栅极驱动器供电，开关频率最高可达1.5 MHz。 采用可调死区时间电路，防止外部高端和低端MOSFET出现直通现象。 采用3 mm x 3 mm VQFN小型封装，结温范围为-40℃至+125℃。
商品特性
- 可调死区时间电路
- 防直通保护
- 内置LDO，支持单电源工作
- 输入电压范围：4.5V至28V
- 快速传播延迟：20 ns
- 最高1.5 MHz工作频率
- 低电压逻辑电平输入，适用于微控制器或FPGA驱动的电源解决方案
- 高端和低端驱动器独立输入
- 2Ω栅极驱动能力，可驱动3000 pF负载，上升和下降时间为15 ns
- 典型静态电流低至450 μA
- 3 mm x 3 mm VQFN封装
- 结温范围：-40℃至+125℃
应用领域
- 分布式电源系统
- 通信/网络基础设施
- 机顶盒、网关和路由器
- 打印机和扫描仪
- 微处理器和FPGA控制的DC-DC稳压器
