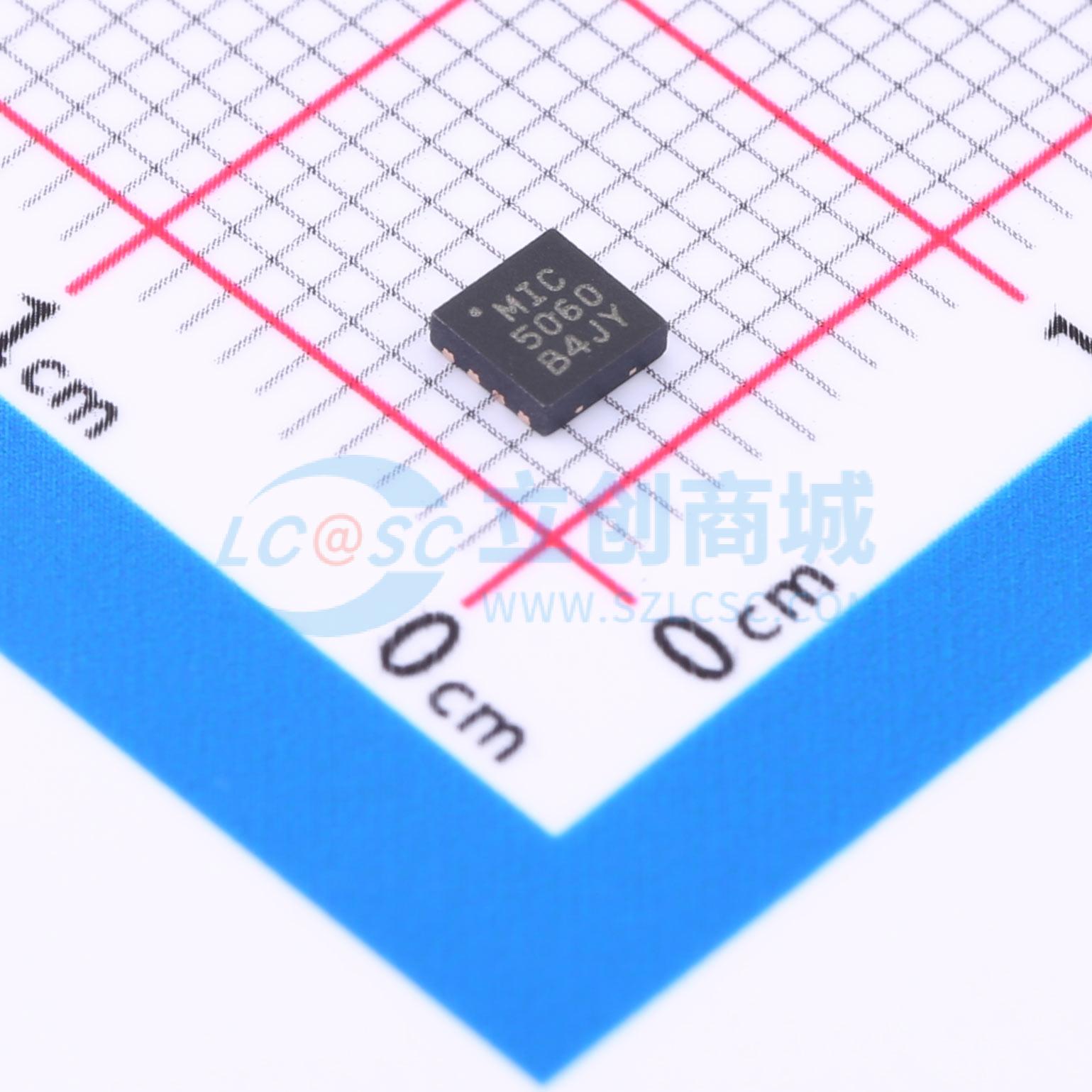

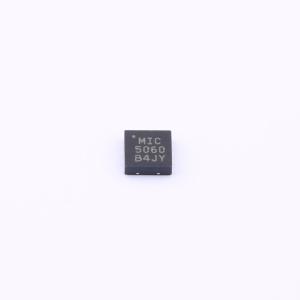

MIC5060YML-TR

超小型高端MOSFET驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MIC5060 MOSFET驱动器专为用作高端或低端开关的N沟道增强型功率MOSFET的栅极控制而设计。MIC5060能够无限期维持导通状态输出。MIC5060的工作电源电压范围为2.75V至30V
品牌名称: MICROCHIP(美国微芯)
商品型号: MIC5060YML-TR
商品编号: C621943
商品封装: TDFN-8-EP(3x3)
包装方式: 编带
商品毛重: 0.6克(g)

商品参数

商品概述

MIC5060 MOSFET驱动器专为用作高端或低端开关的N沟道增强型功率MOSFET的栅极控制而设计。MIC5060可无限期维持导通状态输出。 MIC5060的工作电源电压范围为2.75V至30V。在高端配置中，该驱动器可控制开关负载高达30V的MOSFET。在低端配置中，采用独立电源时，最大开关电压仅受MOSFET限制。 MIC5060具有一个同相、与TTL兼容的控制输入。 MIC5060内置电荷泵，可维持高于可用电源电压的栅极电压。该驱动器能够在2.75V电源下开启逻辑电平MOSFET，或在5V电源下开启标准MOSFET。栅源输出电压内部限制在约15V。 MIC5060具备针对汽车负载突降、电池反接和-20V感性负载尖峰的保护功能。该驱动器的过压关断功能可在约35V时关断外部MOSFET，以保护负载免受电源波动影响。 MIC5060采用3mm×3mm MLF封装。

商品特性

工作电压范围：2.75V至30V
最大电源电流100μA（5V电源），典型关断电流15μA
内置电荷泵，与TTL兼容的输入
可承受60V瞬态电压（负载突降）
电池反接保护至–20V，感性尖峰保护至 -20V
35V过压关断
内部15V栅极保护
最少的外部元件
可用于高端或低端配置
控制输入下拉电流1μA
采用8引脚3mm x 3mm MLF封装

应用领域

笔记本电脑电池安全开关
超移动个人计算机（UMPC）和平板电脑电池保护
电池供电计算机电源管理
通用MOSFET开关应用
电源总线开关

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交8单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	高边；低边
	负载类型	MOSFET
	驱动通道数	1
	灌电流(IOL)	-
	工作电压	2.75V~30V
	上升时间(tr)	90us

	属性	参数值
	下降时间(tf)	6us
	特性	过压保护(OVP)
	工作温度	-40℃~+85℃
	输入高电平(VIH)	2V
	输入低电平(VIL)	800mV
	静态电流(Iq)	13uA
