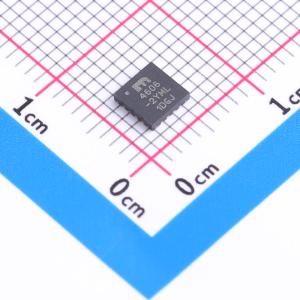

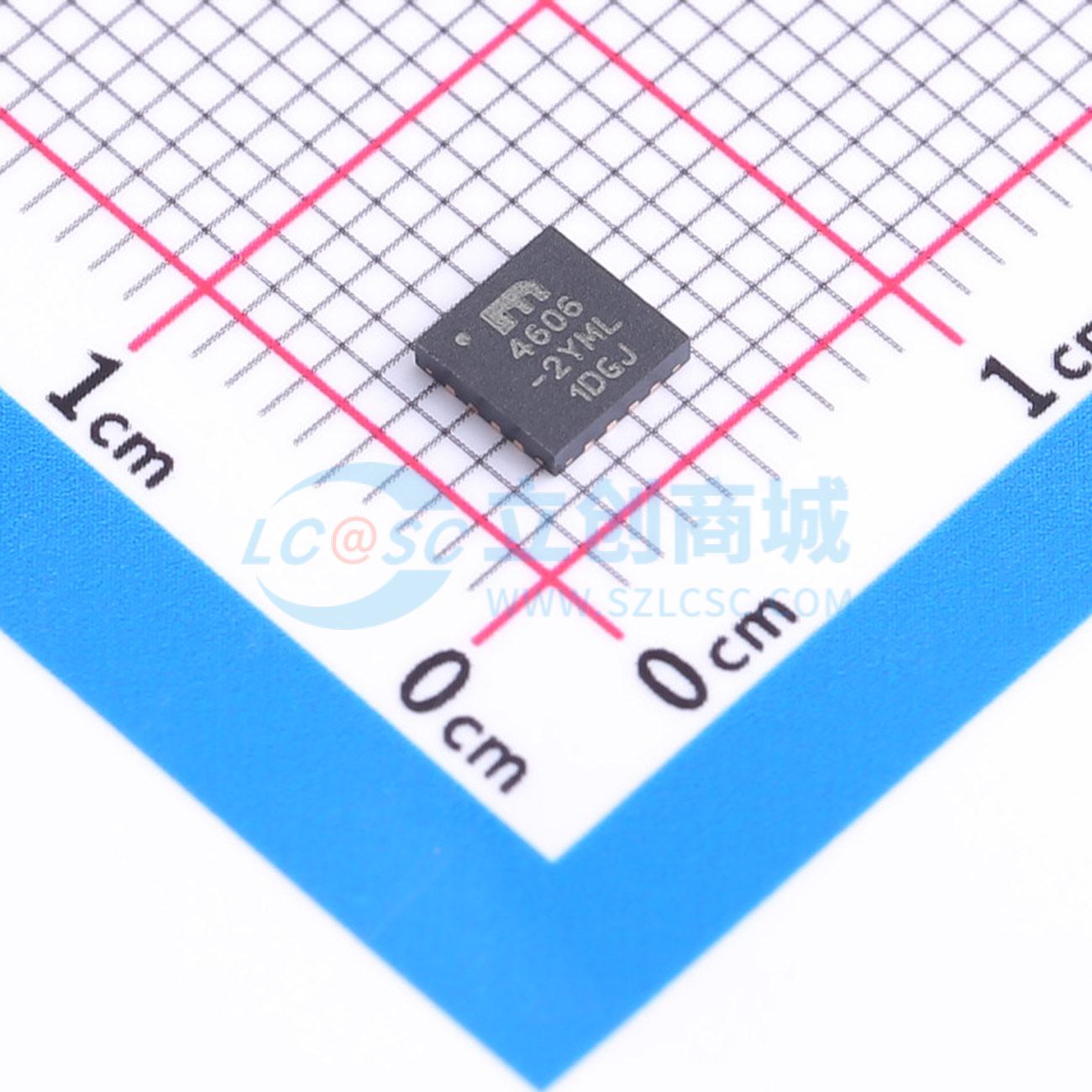

MIC4606-2YML-TR

具备自适应死区时间和直通保护功能的85V全桥MOSFET驱动器

描述: MIC4606 是一款 85V 全桥 MOSFET 驱动器，具备自适应死区时间和直通保护功能。自适应死区时间电路会主动监测全桥两侧，以尽量缩短高端和低端 MOSFET 转换之间的时间，从而最大限度提高功率效率。防直通电路可防止错误输入和噪声同时导通桥路每一侧的两个 MOSFET
品牌名称: MICROCHIP(美国微芯)
商品型号: MIC4606-2YML-TR
商品编号: C621922
商品封装: VQFN-16-EP(4x4)
包装方式: 编带
商品毛重: 0.189839克(g)

商品参数

商品概述

MIC4606是一款85V全桥MOSFET驱动器，具备自适应死区时间和直通保护功能。自适应死区时间电路可对全桥两侧进行实时监测，以缩短高端和低端MOSFET转换之间的时间，从而最大限度提高功率效率。防直通电路可防止错误输入和噪声导致桥路每一侧的两个MOSFET同时导通。 MIC4606还提供5.5V至16V的宽工作电源电压范围，以最大限度提高系统效率。5.5V的低工作电压可延长电池供电应用的运行时间。此外，MIC4606器件的可调栅极驱动可将栅极驱动电压设置为VDD，以实现MOSFET的最佳RDS(ON)，从而最大限度降低因MOSFET的RDS(ON)而产生的功率损耗。 MIC4606 - 1具有四个独立输入，而MIC4606 - 2采用两个PWM输入，H桥的每一侧各一个。MIC4606 - 1和MIC4606 - 2提供16引脚4 mm×4 mm QFN封装和16引脚4 mm×5 mm TSSOP封装，工作温度范围为 - 40℃至 + 125℃。

商品特性

5.5V至16V栅极驱动电源电压范围
先进的自适应死区时间
智能直通保护
MIC4606 - 1：四个独立TTL输入
MIC4606 - 2：两个PWM输入
用于开/关控制的使能输入
片上自举二极管
35 ns快速传播时间
驱动1000 pF负载时，上升和下降时间为20 ns
低功耗：总静态电流235 μA
独立的高端和低端欠压保护
- 40℃至 + 125℃结温范围

应用领域

全桥电机驱动器
功率逆变器
高压降压稳压器
分布式电源系统
步进电机

数据手册PDF

放大查看下载PDF

交货周期

订货9-11个工作日

购买数量

(5000个/圆盘，最小起订量 1000 个)

个

起订量：1000 个5000个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	全桥
	负载类型	MOSFET
	驱动通道数	4
	灌电流(IOL)	1A
	拉电流(IOH)	1A
	工作电压	5.25V~16V

	属性	参数值
	上升时间(tr)	20ns
	下降时间(tf)	20ns
	传播延迟 tpLH	35ns
	传播延迟 tpHL	35ns
	特性	欠压保护(UVP)；短路保护(SCP)
	工作温度	-40℃~+125℃@(Tj)
	静态电流(Iq)	200uA
