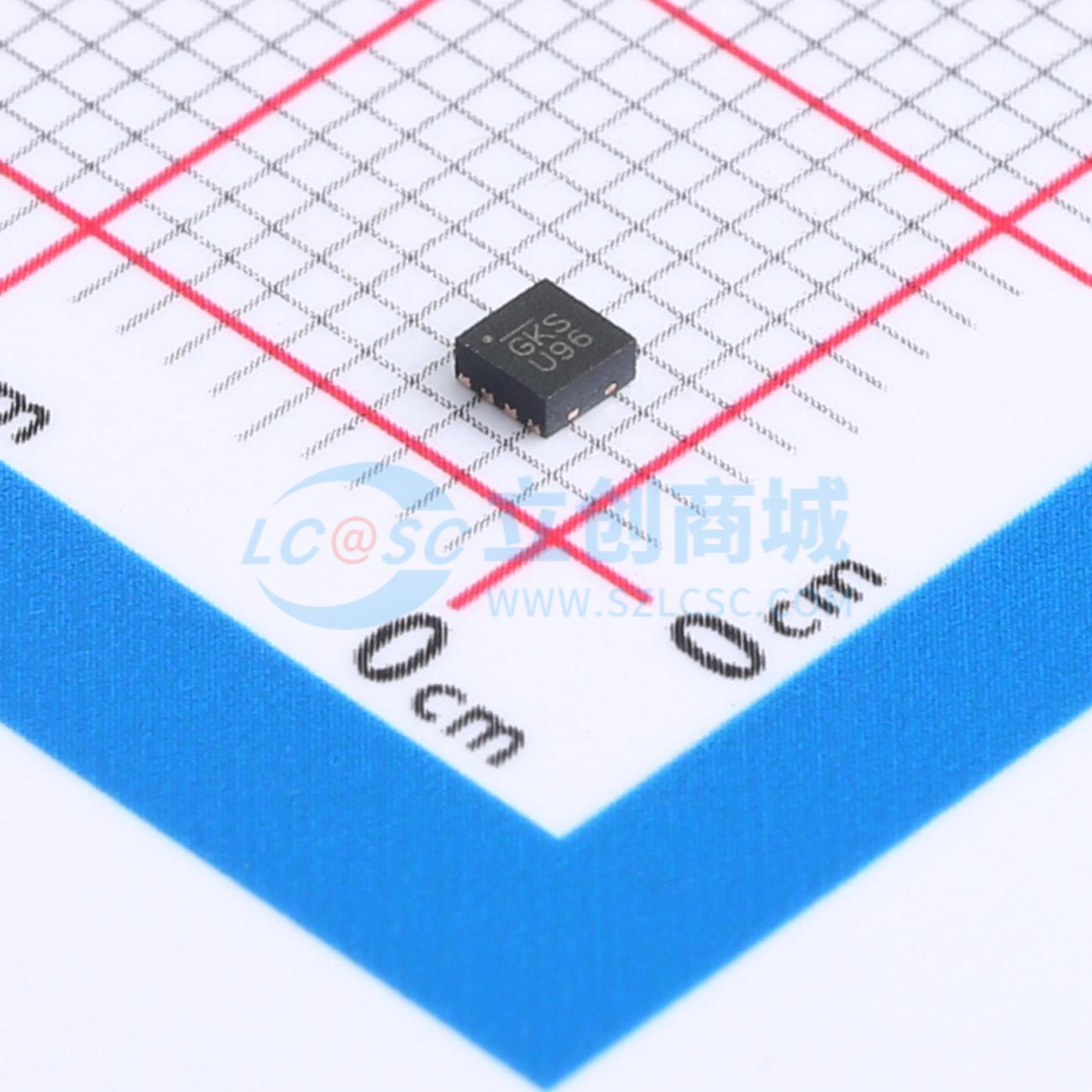

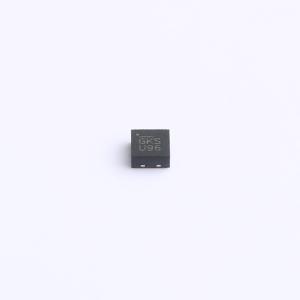

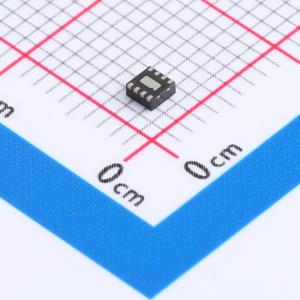

温馨提醒：图片仅供参考，商品以实物为准

MIC23050-SYML-TR

4MHz PWM降压稳压器，采用HyperLight LoadTM切换方案

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 美信（Micrel）的MIC23050是一款高效、600mA、PWM同步降压稳压器，采用HyperLight Load™专利开关方案，可提供同类最佳的轻载效率和瞬态性能，同时在所有负载条件下使用非常小的外部元件，并实现低输出纹波。MIC23050的典型静态电流极低，仅为20μA，即使在1mA负载下也能实现超过89%的效率。该器件可使用0.47μH至2.2μH的小型电感器，并采用小型输出电容器，可实现低于1mm的高度
品牌名称: MICROCHIP(美国微芯)
商品型号: MIC23050-SYML-TR
商品编号: C621752
商品封装: TDFN-8-EP(2x2)
包装方式: 编带
商品毛重: 0.0208克(g)

商品参数

商品概述

Micrel公司的MIC23050是一款高效的600mA PWM同步降压稳压器，采用了HyperLight Load™专利开关方案，在所有负载条件下，不仅能提供极小的外部元件和低输出纹波，还具备同类产品中最佳的轻载效率和瞬态性能。 MIC23050的典型静态电流极低，仅为20μA，即使在1mA负载下，效率也能超过89%。该器件可使用0.47μH至2.2μH的小型电感器，并采用小型输出电容器，使高度可低于1mm。与传统轻载方案不同，HyperLight Load™架构无需牺牲控制速度来降低待机电流。因此，当供电设备从轻载切换到满载时，该器件仅需小型输出电容器即可吸收负载瞬态变化。在较高负载下，MIC23050可提供高于4MHz的恒定开关频率，峰值效率超过93%。 MIC23050提供0.72V至3.3V的固定输出电压选项，无需外部反馈元件。它采用8引脚2mm×2mm MLF封装，结温工作范围为-40℃至+125℃。

商品特性

输入电压：2.7V至5.5V，支持HyperLight Load™
输出电流：600mA
固定输出电压：0.72V至3.3V
超快速瞬态响应
典型静态电流：20μA
恒流模式下PWM频率：4MHz
电感器：0.47μH至2.2μH
低输出电压纹波：HyperLight Load™模式下为25mVPP
全PWM模式下输出电压纹波：3mV
效率：>93%
1mA负载时效率：约89%
微功耗关断模式
提供8引脚2mm×2mm MLF封装
结温范围：-40℃至+125℃

应用领域

手机
数码相机
便携式媒体播放器
无线局域网卡
WiFi/WiMax/WiBro模块
USB供电设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.7V~5.5V
	输出电压	3.3V
	输出电流	600mA
	开关频率	4MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	20uA
	开关管(内置/外置)	内置
	输出类型	固定
