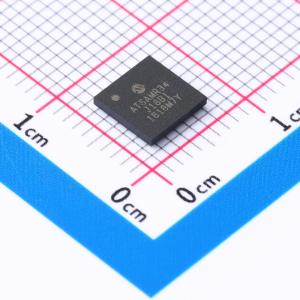

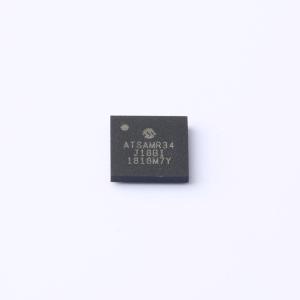

ATSAMR34J18B-I/7JX

SAM R34/R35 是一系列超低功耗微控制器，集成了超高频（UHF）收发器通信接口。它采用 32 位 ARM Cortex - M0+ 处理器，提供高达 256 KB 的闪存和 40 KB 的静态随机存取存储器（SRAM），其中包括一块电池备份 SRAM 区域。UHF 收发器支持 LoRa 和频移键控（FSK）调制。LoRa 技术是一种扩频协议，针对低数据速率、超远距离信号传输进行了优化，非常适合电池供电的远程传感器和控制设备。 SAM R34 集成了带有通用串行总线（USB）接口的微控制器和 UHF 收发器，适用于 USB 加密狗应用或通过 USB 进行软件更新。SAM R35 具备相同的微控制器功能和 UHF 收发器，但没有 USB 接口。

• 操作特性：
  • 处理器：
    • ARM Cortex - M0+ 中央处理器（CPU），最高运行频率达 48 MHz（每 MHz 2.46 CoreMark）
    • 单周期硬件乘法器
    • 微跟踪缓冲区（MTB）
  • 存储器：
    • 系统内可自编程闪存，容量可选 256 KB、128 KB 或 64 KB
    • 静态随机存取存储器（SRAM），容量可选 32 KB、16 KB 或 8 KB
    • 低功耗 SRAM，容量可选 4 KB 或 8 KB
  • 系统：
    • 上电复位（POR）和欠压复位
    • 内部和外部时钟选项，配备 48 MHz 数字锁频环（DFLL48M）和 48 MHz 至 96 MHz 分数数字锁相环（FDPLL96M）
    • 外部中断控制器（EIC）
    • 最多 16 个外部中断
    • 一个不可屏蔽中断
    • 双引脚串行线调试（SWD）编程、测试和调试接口
  • 工作电压：1.8V - 3.6V
  • 低功耗：
    • 收发器：接收（Rx）电流为 16 mA（典型值），高频射频输出（RFO_HF）电流为 33 mA（典型值），功率放大器升压（PA_BOOST）电流为 95 mA（典型值）
    • 微控制器单元（MCU）：具备空闲、待机和备份睡眠模式，支持外设睡眠唤醒功能
  • 温度范围：-40℃ 至 +85℃（工业级）
• 射频/模拟特性：
  • 集成 LoRa 技术收发器：
    • 三频段覆盖：137 MHz 至 175 MHz、410 MHz 至 525 MHz、862 MHz 至 1020 MHz
    • 最大输出功率 +20 dBm（100 mW）（模拟电源电压 VDDANA > 2.4 VDC）
    • 最大输出功率 +17 dBm（50 mW）（稳压功率放大器）
    • 高效功率放大器，输出功率 +13 dBm（20 mW）
  • 高灵敏度：
    • 最低可达 -136 dBm（符合 LoRaWAN 协议模式）
    • 最低可达 -148 dBm（专有窄带模式）
  • 最大链路预算高达 168 dB
  • 稳健的前端：三阶交调截点（IP3）为 -11 dBm
  • 出色的阻塞抗扰度
  • 低接收电流，典型值为 17 mA
  • 全集成合成器，分辨率为 61 Hz
  • 支持 LoRa 技术、（高斯）频移键控（(G)FSK）、（高斯）最小移频键控（(G)MSK）和开关键控（OOK）调制
  • 前导码检测
  • 接收信号强度指示（RSSI）动态范围达 127 dB
  • 自动射频感应和信道活动检测（CAD），配备超快速自动频率控制（AFC）
  • 数据包引擎，最大支持 256 字节，具备循环冗余校验（CRC）功能
• 外设信息：
  • 16 通道直接内存访问控制器（DMAC）
  • 12 通道事件系统
  • 三个 16 位定时器/计数器（TC），可配置为以下任意一种：
    • 一个带比较/捕获通道的 8 位 TC
    • 一个带比较/捕获通道的 16 位 TC
    • 通过使用两个 TC 组成一个带比较/捕获通道的 32 位 TC
  • 两个 24 位和一个 16 位控制定时器/计数器（TCC），具备扩展功能：
    • 最多四个比较通道，可选互补输出
    • 跨端口引脚生成同步脉冲宽度调制（PWM）模式
    • 确定性故障保护、快速衰减和互补输出之间可配置的死区时间
    • 抖动功能，可将分辨率提高最多 5 位并减少量化误差
  • 32 位实时计数器（RTC），具备时钟/日历功能
  • 看门狗定时器（WDT）
  • CRC - 32 生成器
  • 一个全速（12 Mbps）通用串行总线（USB）2.0 接口：
    • 嵌入式主机和设备功能
    • 八个端点
  • 最多五个串行通信接口（SERCOM），每个可配置为以下任意一种：
    • 通用同步异步收发传输器（USART），支持全双工和单线路半双工配置
    • 高达 3.4 MHz 的集成电路总线（I2C）
    • 串行外设接口（SPI）
    • 本地互连网络（LIN）从机
  • 一个 12 位、1 Msps 模数转换器（ADC），最多支持八个外部通道：
    • 差分和单端输入
    • 自动偏移和增益误差补偿
    • 硬件过采样和抽取，支持 13 位、14 位、15 位或 16 位分辨率
  • 两个带窗口比较功能的模拟比较器（AC）
  • 外设触摸控制器（PTC）：
    • 18 通道电容式触摸和接近感应
• 封装信息：
  • 27 个可编程输入/输出（I/O）引脚

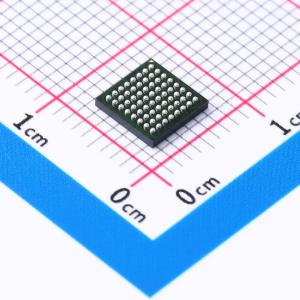

  • 64 引脚球栅阵列（BGA）封装
