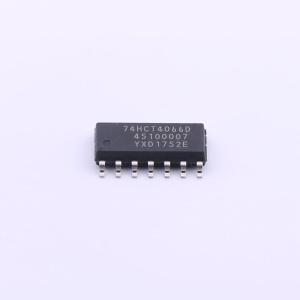

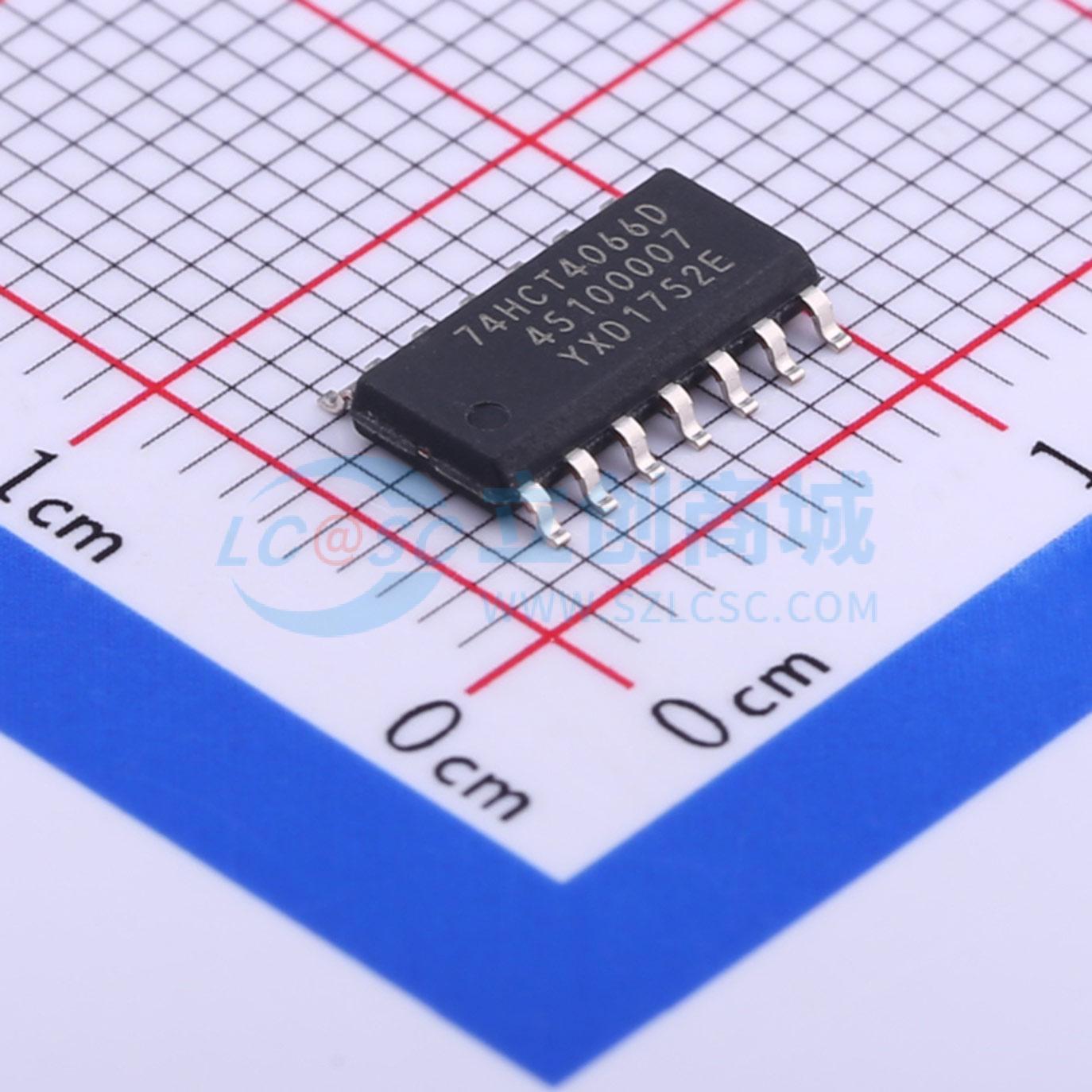

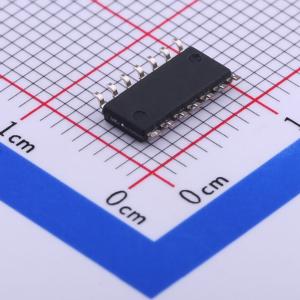

74HCT4066D,118
四通道单刀单掷模拟开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 四通道单刀单掷模拟开关。每个开关有两个输入/输出端 (nY 和 nZ) 和一个高电平有效的使能输入 (nE)。
- 品牌名称
- Nexperia(安世)
- 商品型号
- 74HCT4066D,118
- 商品编号
- C5998
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.334克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 1:1 | |
| 通道数 | - | |
| 工作电压 | 4.5V~5.5V | |
| 导通时间(ton) | 30ns | |
| 导通电阻(Ron) | 54Ω |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | 44ns | |
| 工作温度 | -40℃~+125℃ | |
| 导通电容(Con) | 8pF | |
| 带宽 | 180MHz | |
| 传播延迟(tpd) | 15ns |
商品概述
74HC4066; 74HCT4066 是一款四路单刀单掷模拟开关。每个开关具有两个输入/输出端子 (nY 和 nZ) 以及一个高电平有效使能输入 (nE)。当 nE 为低电平时，模拟开关关闭。输入端包括䈤位二极管。这使得使用限流电阻将输入接口到高于 VCC 的电压成为可能。
应用领域
- 音频信号切换
- 数据采集系统
- 测试设备
- 通信系统
- 传感器接口
- 模拟信号处理
- 数字信号处理
- 信号路由
- 电子测量仪器
- 电信系统
- 自动化控制
- 医疗设备
- 工业控制系统
- 消费电子产品
- 电源管理系统
- 信号隔离
- 信号传输
- 信号转换
