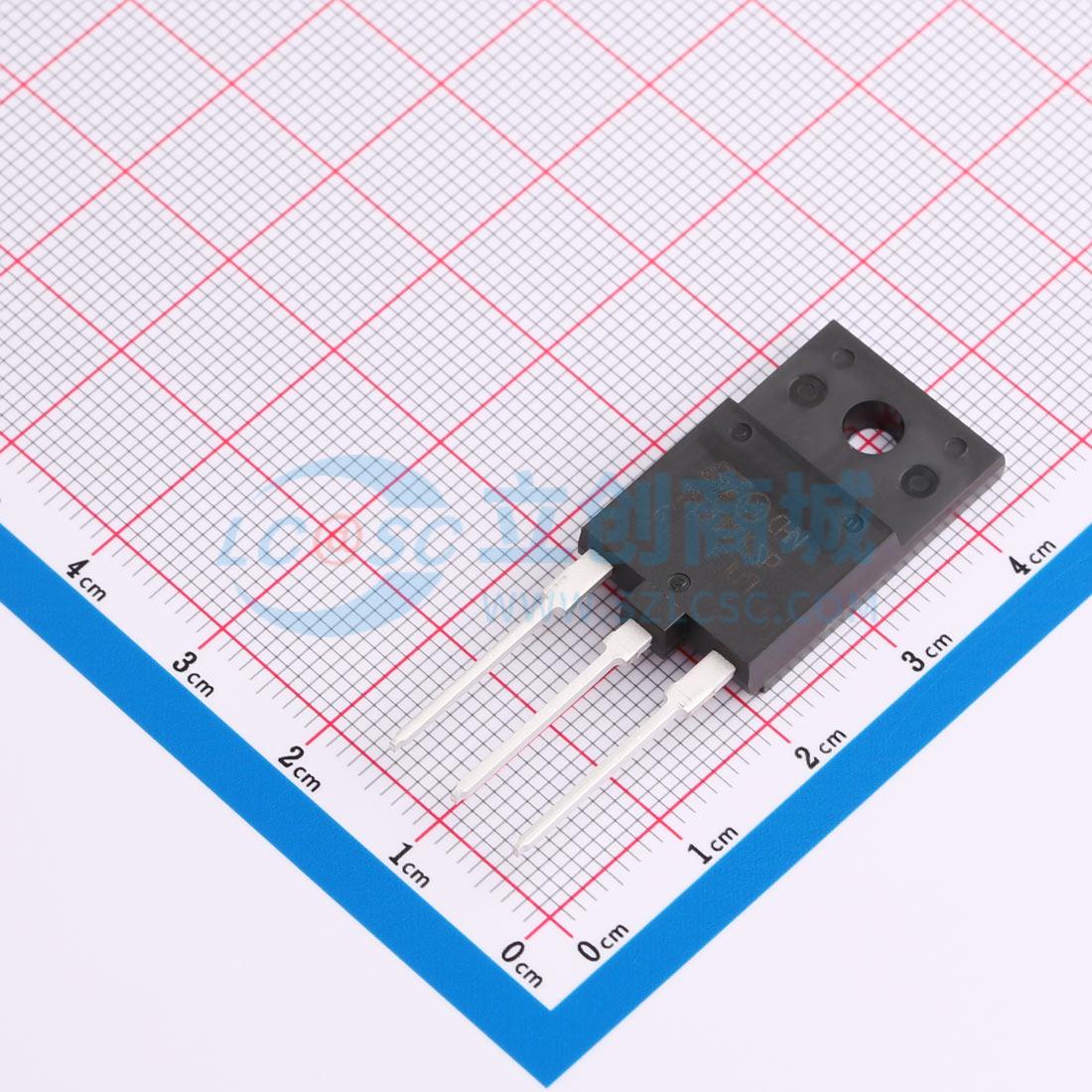

温馨提醒：图片仅供参考，商品以实物为准
STTH30M06SPF
耐压:600V 电流:30A 反向恢复时间：35ns
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是超快恢复功率整流器，特别适用于在重载应用（如空调设备或电信电源）中以高开关频率工作的升压或 LLC 钳位电路。采用最新超快技术设计，具有强大的抗静电放电性能和高过流能力。
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH30M06SPF
- 商品编号
- C5456177
- 商品封装
- TO-3PF
- 包装方式
- 管装
- 商品毛重
- 8.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 3.8V@30A | |
| 直流反向耐压(Vr) | 600V | |
| 整流电流 | 30A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 60uA@600V | |
| 反向恢复时间(Trr) | 35ns | |
| 工作结温范围 | - | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | 170A |
商品概述
STTH30M06S是一款超快恢复功率整流器，特别适用于在高开关频率下工作的boost或LLC钳位电路，用于重型应用如空调设备或电信电源。该整流器采用超快技术，为600V 30A二极管，采用TO-3PF封装，具有抗静电放电的稳健性能和高过流能力。
商品特性
- 超快恢复、软恢复
- 高开关频率操作下功耗低
- 漏电流低
- 结温高
- 过流能力强
- 兼容ECOPACK2
- 采用TO-3PF绝缘封装，绝缘电压2000V RMS
- 环氧符合UL94 V0标准
- 冷却方式为传导
- 推荐扭矩0.8至1.0N·m
应用领域
- PFC
- boost二极管
- LLC钳位二极管
