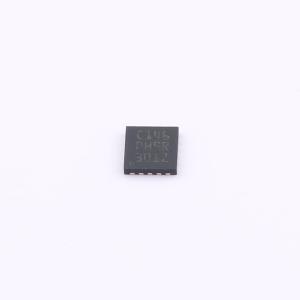

STM32C011F4U6TR
2个通用同步/异步收发器（USART）、定时器、模数转换器（ADC）、通信接口（I/F）、工作电压2-3.6 V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：核心：32位Cortex-M0+ CPU，频率高达48 MHz。工作温度：-40℃至85℃ / 105℃ / 125℃。内存:高达32 KB带保护的闪存。6 KB带硬件奇偶校验的SRAM。CRC计算单元。复位和电源管理:电压范围：2.0 V至3.6 V
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32C011F4U6TR
- 商品编号
- C5456188
- 商品封装
- UFQFPN-20(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M0+ | |
| CPU最大主频 | 48MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 16KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 6KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 18 | |
| ADC(位数) | 12bit | |
| 振荡器类型 | 内置+外置 | |
| 工作电压 | 2V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
该产品是一款基于Arm 32位Cortex-M0+ CPU的芯片，集成多种功能模块和接口，支持多种低功耗模式及封装类型。
商品特性
- 核心：Arm 32位Cortex-M0+ CPU，频率高达48 MHz
- 工作温度范围：-40℃至85℃/105℃/125℃
- 存储：高达32KB闪存（带保护），6KB SRAM（带硬件奇偶校验）
- 具备CRC计算单元
- 复位和电源管理：电压范围2.0V至3.6V，支持上电/掉电复位(POR/PDR)、可编程掉电复位(BOR)，低功耗模式包括睡眠、停止、待机、关机
- 时钟管理：支持4至48MHz晶体振荡器、32kHz晶体振荡器（带校准）、内部48MHz RC振荡器（±1%）、内部32kHz RC振荡器（±5%）
- 最多18个快速I/O，所有可映射到外部中断向量，多个5V容忍I/O
- 3通道DMA控制器，支持灵活映射
- 12位ADC，转换速度0.4μs（最多13个外部通道），转换范围0至3.6V
- 8个定时器：1个16位高级电机控制定时器、4个16位通用定时器、2个看门狗、SysTick定时器
- 日历RTC带闹钟
- 封装类型：SO8N（4.9×6mm）、WLCSP12（1.70×1.42mm）、TSSOP20（6.4×4.4mm）、UFQFPN20（3×3mm）
- 通信接口：1个I2C总线接口（支持Fastmode Plus 1Mbit/s，额外电流 sink，支持SMBus/PMBus，可从停止模式唤醒）；2个USART（带主/从同步SPI，其中一个支持ISO7816接口、LIN、IrDA能力、自动波特率检测和唤醒功能）；1个SPI（24Mbit/s，4至16位可编程位帧，与I2S接口复用）
- 开发支持：串行线调试(SWD)
- 所有封装符合ECOPACK 2标准
