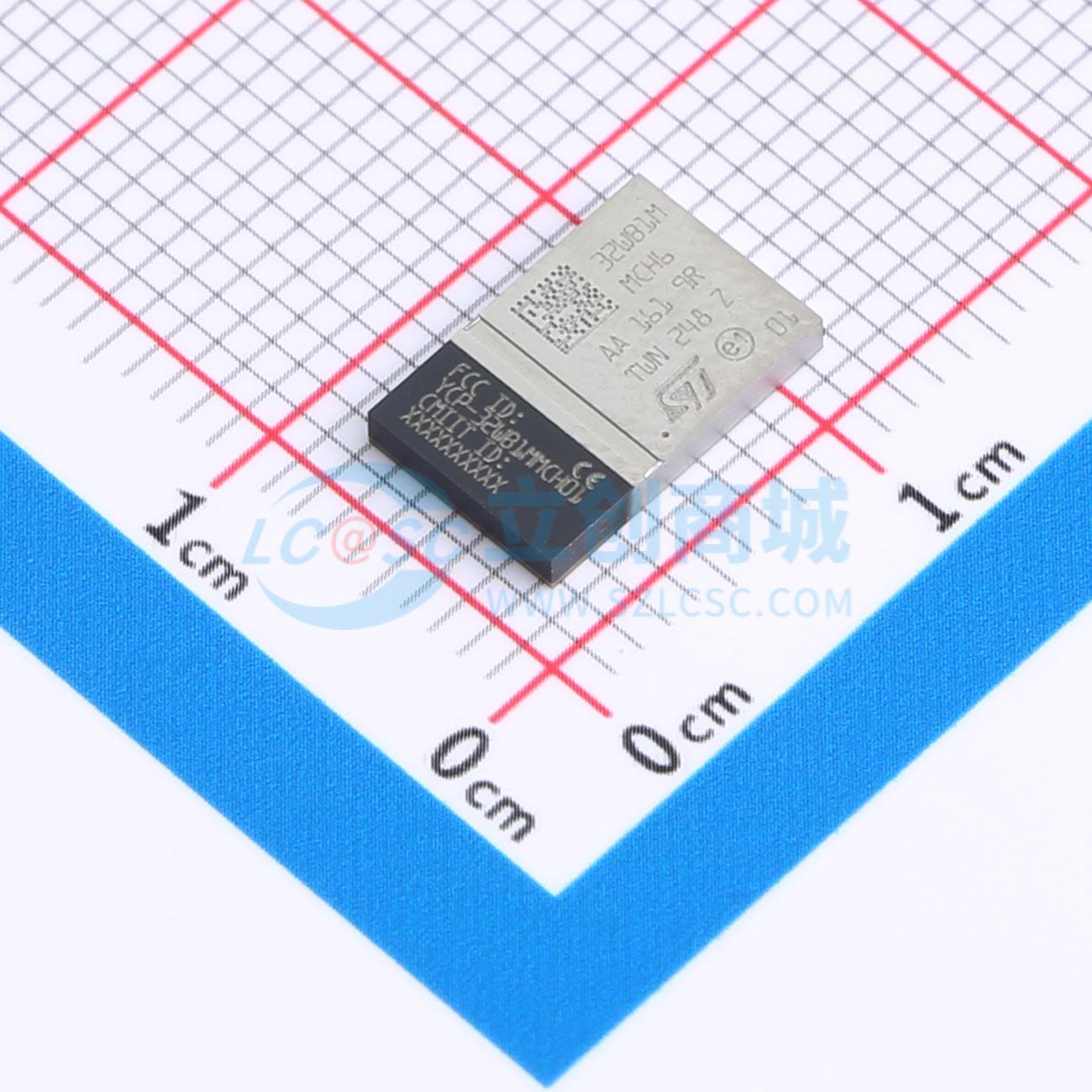

温馨提醒：图片仅供参考，商品以实物为准
STM32WB1MMCH6TR
蓝牙低功耗5.3模块
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该产品是一款超低功耗、小尺寸、经过认证的2.4 GHz无线模块，支持蓝牙低功耗5.3。它基于STM32WB15CCY无线微控制器，凭借良好的接收器灵敏度和高输出功率信号，提供一流的射频性能。其低功耗特性可延长电池使用寿命，适用于小型纽扣电池或能量收集。该模块无需射频专业知识，是加速应用开发和降低相关成本的最佳选择，且模块的协议栈完全免版税。
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32WB1MMCH6TR
- 商品编号
- C5456183
- 商品封装
- LGA-77(6.5x10)
- 包装方式
- 编带
- 商品毛重
- 0.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 蓝牙模块 | |
| 核心芯片 | STM32WB15CCY | |
| 接口类型 | I2C；UART；SPI；DMA；GPIO | |
| 支持协议 | 蓝牙5.3 | |
| 发射功率 | 5.5dBm |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.71V~3.6V | |
| 接收灵敏度 | -96dBm | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 安全启动；加密功能；硬件TRNG |
商品概述
STM32WB1MMC是一款超低功耗、小尺寸、经过认证的2.4 GHz无线模块。它支持蓝牙低功耗5.3，基于STM32WB15CCY无线微控制器，具有良好的接收器灵敏度和高输出功率信号。其低功耗特性可延长电池寿命，支持小型纽扣电池或能量收集。该模块无需射频专业知识，有助于加快应用开发并降低相关成本，且完全免协议栈版税。模块采用SiP-LGA77封装（系统级封装焊盘网格阵列），基于STM32WB15CCY MCU，包含LSE和HSE晶体、SMPS无源组件、天线匹配和天线，以及用于射频匹配和谐波抑制的IPD。
商品特性
- 集成芯片天线，支持外部天线选项
- 蓝牙低功耗5.3认证
- 支持2 Mbits/s速率
- 广告扩展功能
- 发射输出功率最高可达+5.5 dBm
- 接收灵敏度：-96 dBm（1 Mbps）
- 专用Arm® Cortex®-M0+处理器用于射频和安全任务
- 专用Arm® Cortex®-M4 CPU，带FPU和ART（自适应实时加速器），最高速度64 MHz
- 320 Kbytes闪存，48 Kbytes SRAM
- 完全集成的BOM，包括32 MHz射频晶体和32 kHz RTC晶体
- 集成SMPS
- 超低功耗模式，延长电池寿命
- 27个GPIO
- 支持SWD、JTAG
- 集成IPD，实现可靠的天线匹配
- 电压范围：1.71至3.6 V
- 温度范围：-40至85 ℃
- 内置安全特性：射频栈安全固件安装（SFI）、PKA、AES 256位、TRNG、PCROP、CRC、96位UID、可派生48位UEI
- 计划认证：CE、FCC、IC、JRF、SRRC（进行中）、RoHS、REACH、KC、NCC、UKCA
- 2层PCB
应用领域
- 家庭自动化
- 健康、医疗、个人追踪器
- 游戏和玩具
- 信标和配件
- 工业领域
