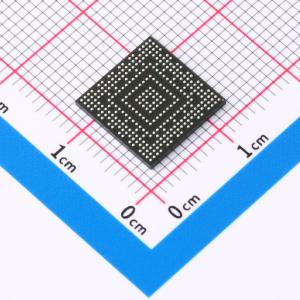

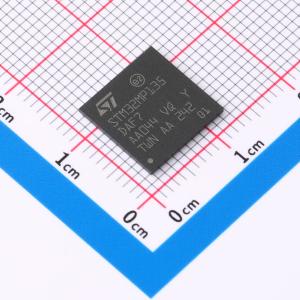

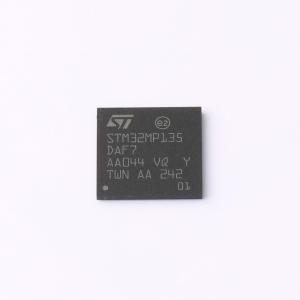

温馨提醒：图片仅供参考，商品以实物为准

STM32MP135DAF7

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: ST(意法半导体)
商品型号: STM32MP135DAF7
商品编号: C5456152
商品封装: TFBGA-320(11x11)
包装方式: 托盘
商品毛重: 0.22克(g)

商品参数

参数完善中

商品特性

32位 Arm Cortex-A7 L1 32-Kbyte I / 32-Kbyte D 128-Kbyte 统一二级缓存 Arm NEON 和 Arm TrustZone
外部 DDR 内存最高可达 1 Gbyte - 支持 LPDDR2/LPDDR3-1066 16位或 DDR3/DDR3L-1066 16位
168 Kbytes 的内部 SRAM：128 Kbytes 的 AXI SYSRAM，32 Kbytes 的 AHB SRAM 和 8 Kbytes 的备用域 SRAM
双 Quad-SPI 存储器接口
灵活的外部存储控制器，支持最高 16位数据总线：并行接口连接外部 IC 和 SLC NAND 存储器，支持最高 8位 ECC
TrustZone 外设，12个防篡改引脚，包括 5个主动防篡改
温度、电压、频率和 32 kHz 监控
1.71 至 3.6 V I/O 供电（5 V 耐压 I/O）
POR、PDR、PVD 和 BOR
片上 LDO（USB 1.8 V, 1.1 V）
备用稳压器（0.9 V）
内部温度传感器
低功耗模式：睡眠、停止、LPLV-停止、LPLV-停止2 和待机
待机模式下的 DDR 保持
PMIC 伴侣芯片控制
内部振荡器：64 MHz HSI 振荡器，4 MHz CSI 振荡器，32 kHz LSI 振荡器
外部振荡器：8-48 MHz HSE 振荡器，32.768 kHz LSE 振荡器
4 个 PLL，支持分数模式
最高 135 个安全 I/O 端口，带中断能力
最多 6 个唤醒
2 个总线矩阵
64位 Arm AMBA AXI 互连，最高 266 MHz
32位 Arm AMBA AHB 互连，最高 209 MHz
4 个 DMA 控制器以卸载 CPU
总共 56 个物理通道
1 个高速通用主直接存储访问控制器 (MDMA)
3 个双端口 DMA，带 FIFO 和请求路由功能，优化外设管理
最高 30 个通信外设
5 个 I2C FM+（1 Mbit/s，SMBus/PMBus）
4 个 UART，4 个 USART（12.5 Mbit/s，ISO7816 接口，LIN，IrDA，SPI 从机）
5 个 SPI（50 Mbit/s，包括 4 个通过内部音频 PLL 或外部时钟实现全双工 I2S 音频级精度）
2 个 SAI（立体声音频：I2S，PDM，SPDIF Tx）
SPDIF Rx 带 4 个输入
2 个 SDMMC 最高 8 位（SD/e-MMC/SDIO）
2 个支持 CAN FD 协议的 CAN 控制器
2 个 USB 2.0 高速主机 - 或 1 个 USB 2.0 高速主机 + 1 个 USB 2.0 高速 OTG 同时使用
2 个以太网 MAC/GMAC - IEEE 1588 硬件，MII/RMII/RGMII
8-16 位摄像头接口，3 Mpix @30 fps 或 5Mpix @15 fps 彩色或单色，像素时钟 120 MHz（最大频率）
2 个 ADC，最高 12 位分辨率，最高 5 Msps
1 个温度传感器
1 个用于 sigma-delta 调制器的数字滤波器 (DFSDM)，带 4 个通道和 2 个滤波器
内部或外部 ADC 参考 VREF+
LCD-TFT 控制器，最高 24 位 RGB888，最高 wXGA（1366x768）@60 fps 或 Full HD（1920x1080）@30 fps，像素时钟最高 90 MHz，两层（包括 1 层安全），可编程颜色查找表
最高 24 个定时器和 2 个看门狗
2 个 32 位定时器，最多 4 个 IC/OC/PwM 或脉冲计数器和正交（增量）编码器输入
2 个 16 位高级定时器
10 个 16 位通用定时器（包括 2 个无 PwM 的基本定时器）
5 个 16 位低功耗定时器
安全 RTC，亚秒级精度和硬件日历
4 个 Cortex-A7 系统定时器（安全、非安全、虚拟、管理程序）
2 个独立看门狗
ECDSA 验证带 SCA
HASH（SHA-1, SHA-224, SHA-256, SHA-384, SHA-512, SHA-3），HMAC
1 个真随机数生成器（6 个三振荡器）
1 个 CRC 计算单元
Arm CoreSight 跟踪和调试：SwD 和 JTAG 接口可用作 GPIO
4-Kbyte 嵌入式跟踪缓冲区
3072 位熔丝，包括 96 位唯一 ID，最多 1280 位用户可用
所有封装均符合 ECOPACK2 标准

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(160个/托盘，最小起订量 1 个)

个

起订量：1 个160个/托盘

总价金额：

￥ 0.00

近期成交1单
