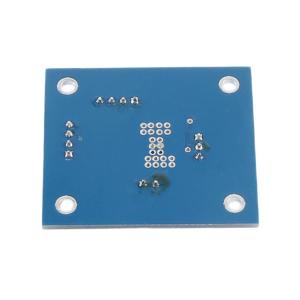

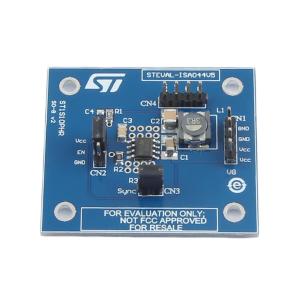

STEVAL-ISA044V5

具备禁止功能的3A、900kHz同步降压型DC-DC转换器

描述: 是一款具有抑制功能的降压DC-DC转换器,针对LCD应用中的高电压和数字核心HDD应用中的低电压供电进行了优化。当高功率耗散成为问题时,它可替代高电流线性解决方案。它可在2.5V至18.0V的输入电压范围内提供高达3A的电流,同步整流无需外部肖特基二极管。高内部开关频率(900kHz)允许使用小型表面贴装元件,以及一个电阻分压器来设置输出电压值
品牌名称: ST(意法半导体)
商品型号: STEVAL-ISA044V5
商品编号: C5456150
包装方式: 盒装
商品毛重: 41.1克(g)

商品参数

参数完善中

商品概述

STEVAL-ISA044V5是基于ST1S10器件的演示板，ST1S10采用Power SO-8 ePad封装，是一款带有禁止功能的降压DC-DC转换器，优化用于LCD应用的高压供电和数字核心HDD应用的低压供电。当高功耗成为问题时，它可替代大电流线性解决方案。该转换器在输入电压范围2.5V至18.0V时可提供高达3A的输出，同步整流设计无需外部肖特基二极管。高内部开关频率（900kHz）允许使用小型表面贴装元件，以及通过电阻分压器设置输出电压值，仅需一个电感和3个电容。电流模式PWM架构和低ESR SMD陶瓷电容的稳定运行可实现低输出纹波。轻载时，调节器可自动进入突发模式以最大化功率转换效率。当SYNC引脚接地或接固定电压（小于5.5V）时，器件以900kHz频率开关；SYNC引脚接外部时钟时，可同步开关频率至400kHz至1.2MHz。集成热关断电路，在150℃时激活。逐周期电流限制可提供短路输出保护。禁止状态下的静态电流小于6μA。

商品特性

输入电压范围：2.5V至18.0V
最大输出电流：3A
内部开关频率：900kHz
支持PWM模式工作，可固定频率或同步到外部400kHz至1.2MHz频率
具有禁止引脚
禁止状态下静态电流：小于6μA
符合RoHS标准

应用领域

LCD应用的高压供电
数字核心HDD应用的低压供电
