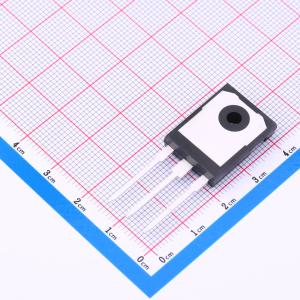

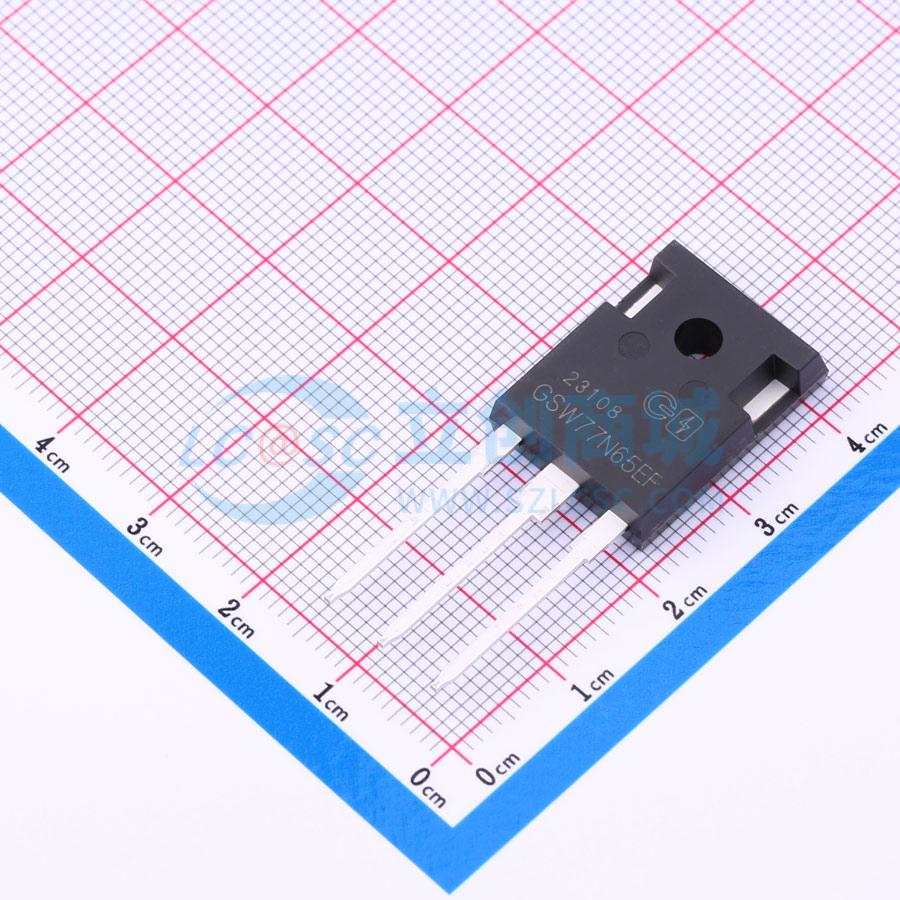

温馨提醒：图片仅供参考，商品以实物为准
GSW77N65EF
650V、77A功率MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- GSW77N65E是一款低压N沟道多外延超结功率MOSFET样品，采用先进技术，具备更优特性，如快速开关时间、低输入电容（Ciss）和反向传输电容（Crss）、低导通电阻以及出色的雪崩特性。
- 品牌名称
- XCH(旭昌辉)
- 商品型号
- GSW77N65EF
- 商品编号
- C5455785
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 8.043333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | 77A | |
| 导通电阻(RDS(on)) | 35mΩ@10V | |
| 耗散功率(Pd) | 400W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4.5V | |
| 栅极电荷量(Qg) | 300nC@10V | |
| 输入电容(Ciss) | 6.2nF | |
| 反向传输电容(Crss) | 12pF | |
| 工作温度 | -40℃~+125℃ |
商品特性
- 全新革命性高压技术
- TO - 247封装下更佳的导通电阻(RDS(on))
- 超低栅极电荷
- 具备周期性雪崩额定值
- 具备极高的电压变化率(dv/dt)额定值
- 超低有效电容
- 无铅引脚镀层
- 内置快速恢复体二极管
应用领域
- 消费电子
- 电动汽车充电器
- 服务器和电信设备的功率因数校正(PFC)级
- 开关电源(SMPS)
- 不间断电源(UPS)
- 太阳能
- 照明
