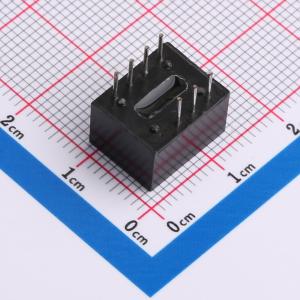

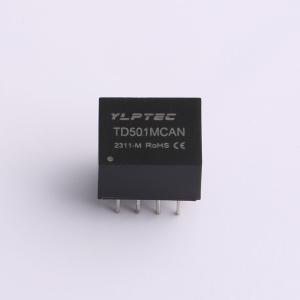

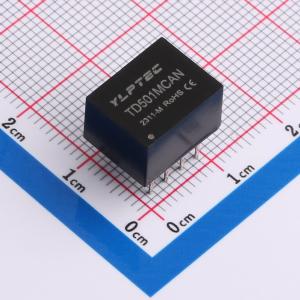

TD501MCAN

CAN总线模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 产品说明：高速CAN隔离收发模块系列TD301MCAN/TD501MCAN，是一款集成隔离电源，信号隔离芯片，CAN收发芯片于一体的CAN总线收发模块。产品的主要功能是将逻辑电平转换为CAN总线的差分电平，实现信号隔离；产品自带定压隔离电源，可实现2500VDC的电气隔离，并具有高ESD保护功能。产品可方便地嵌入用户设备，使设备轻松实现CAN总线网络的连接功能。3 适用范围：汽车电子，仪器、仪表，铁路运输，石油化工，电力监控，工业控制，智能家居.
品牌名称: YLPTEC(易川)
商品型号: TD501MCAN
商品编号: C5451844
商品封装: DIP-7
包装方式: 管装
商品毛重: 2.722564克(g)

商品参数

商品概述

单路高速小体积CAN隔离收发器，集成隔离电源、信号隔离芯片、CAN收发芯片于一体的CAN总线收发模块。产品的主要功能是将逻辑电平转换为CAN总线的差分电平，实现信号隔离；产品自带定压隔离电源，可实现2500VDC的电气隔离，并具有高ESD保护功能。产品可方便地嵌入用户设备，使设备轻松实现CAN总线网络的连接功能。

商品特性

符合“ISO 11898-2”标准
未上电节点不影响总线
单网络至少可连接110个节点
外壳及灌封料符合UL94-V0标准
具有极低电磁辐射和高的抗电磁干扰性
高低温特性好，满足工业级产品要求

应用领域

汽车电子
仪器、仪表
铁路运输
石油化工
电力监控
工业控制
智能家居

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	CAN总线模块
	输出接口	CAN接口
	数据速率	1Mbps

	属性	参数值
	是否隔离	带隔离
	工作电压	4.75V~5.25V
	静态电流(Iq)	44mA
