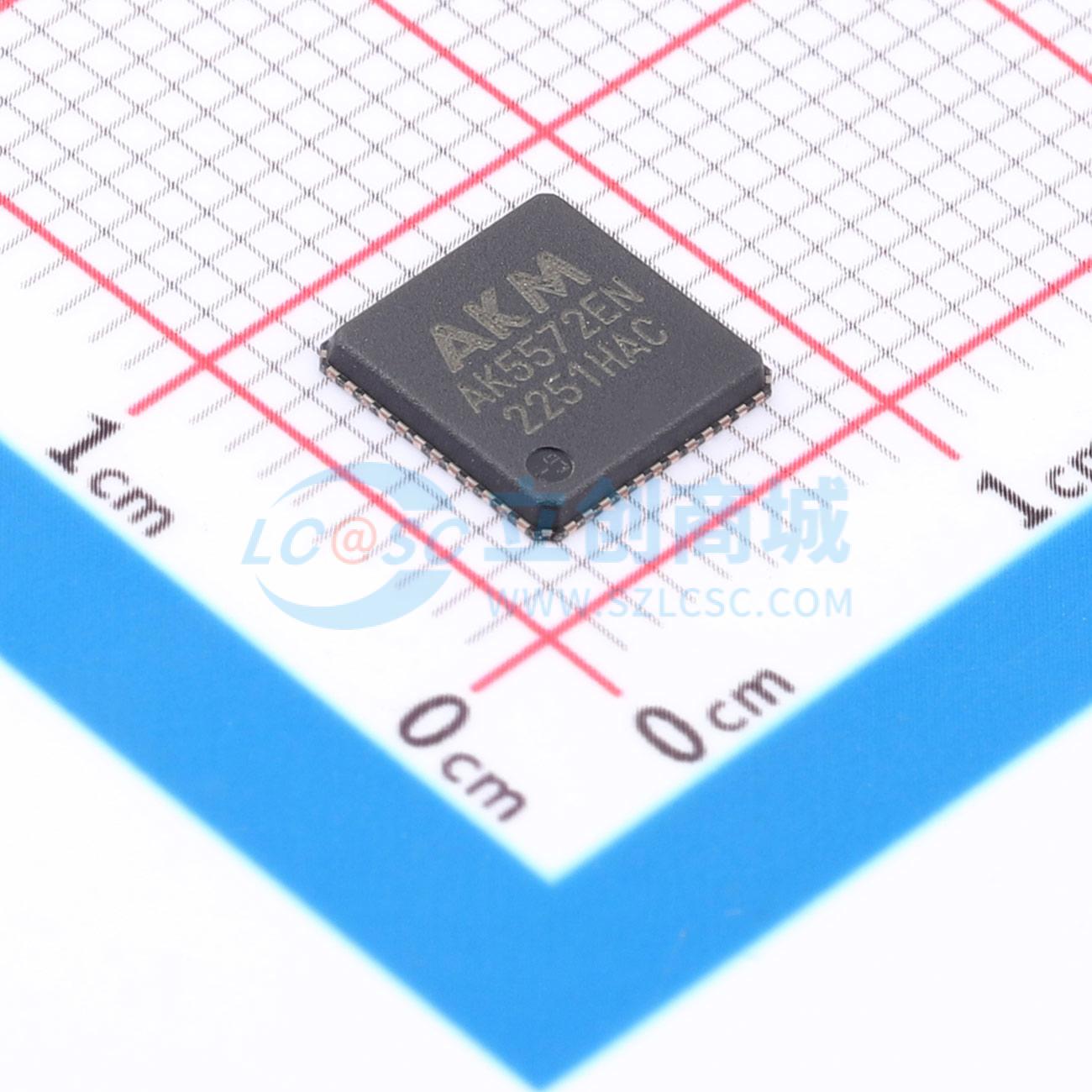

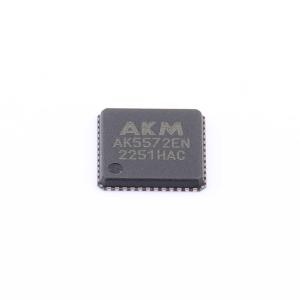

AK5572EN

AK557x系列是一款适用于数字音频系统的32位、768 kHz采样、差分输入A/D转换器。它在保持低功耗性能的同时，实现了121 dB的动态范围和112 dB的信纳比（S/(N+D)）。 AK5572集成了2通道A/D转换器，适用于混音器和多通道录音机。它集成了四种类型的数字滤波器，可根据音质偏好进行选择。通过支持TDM音频格式，AK5572可以轻松连接到DSP。此外，它支持高达11.2MHz的DSD输出。通道求和模式通过对多通道A/D数据求和并取平均值来提高动态范围性能。在2合1模式下，动态范围可提高到124 dB。

• 采样率：8 kHz - 768 kHz
• 输入：全差分输入
• 信纳比（S/(N+D)）：112 dB
• 动态范围（DR）：121 dB（2合1模式：124 dB）
• 信噪比（S/N）：121 dB（2合1模式：124 dB）
• 内部滤波器：四种类型的低通滤波器（LPF）、数字高通滤波器（HPF）
• 电源：4.75 - 5.25 V（模拟），1.7 - 1.98 V或3.0 - 3.6 V（数字）
• 输出格式：PCM模式：24/32位最高有效位对齐，I2S或TDM；DSD模式：原生DSD 64、128、256
• 通过优化数据放置模式，在TDM模式下实现最大时隙效率
• 级联TDM接口：TDM512：fs = 48 kHz；TDM256：fs = 96 kHz或48 kHz；TDM126：fs = 192 kHz、96 kHz或48 kHz
• 工作模式：主模式和从模式
• 检测功能：输入溢出标志
• 串行接口：三线串行和R²C微处理器接口（也可进行引脚设置）
• 功耗：148 mW（×ΔVDD = 5.0 V，TVDD = 3.3V，fs = 48 kHz）
• 封装：48引脚QFN
