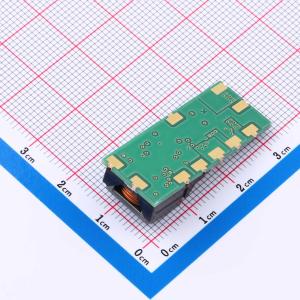

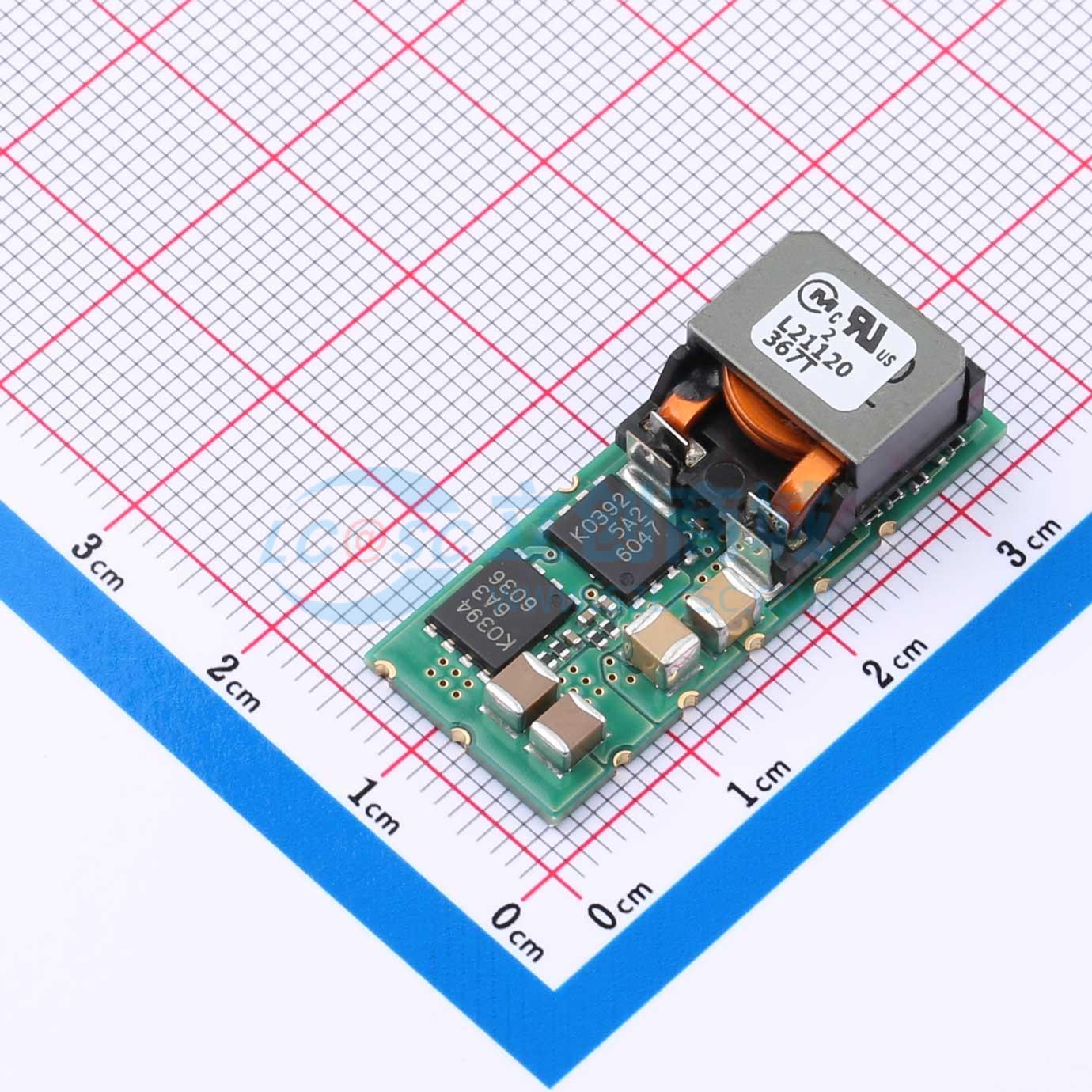

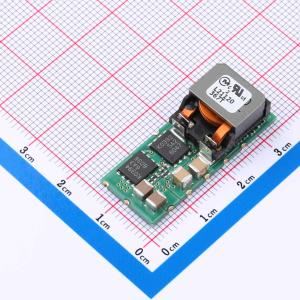

OKL2-T/20-W12P2-C

4.5V~14V 690mV~5.5V 20A 110W

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: OKL2-T/20-W12系列是用于嵌入式应用的非隔离式负载点（PoL）DC-DC电源转换器。其超小外形采用焊盘网格阵列（LGA）封装，尺寸仅为1.3x0.53x0.34英寸（33.02x13.46x8.75毫米）。输入电压范围宽，为4.5至14伏直流电。最大输出电流为20安培。该负载点（PoL）模块基于固定频率同步降压转换器开关拓扑，具有高功率转换效率，具备可编程输出电压和开/关控制功能。这些转换器还具备欠压锁定（UVLO）、输出短路保护、过流和过温保护功能。
品牌名称: muRata(村田)
商品型号: OKL2-T/20-W12P2-C
商品编号: C5452106
商品封装: SMD-10
包装方式: 编带
商品毛重: 8.0765克(g)

商品参数

商品概述

OKL2-T/20-W12系列是用于嵌入式应用的非隔离式负载点（PoL）DC-DC电源转换器。其超小外形采用焊盘网格阵列（LGA）封装，尺寸仅为1.3x0.53x0.34英寸（33.02x13.46x8.75毫米）。输入电压范围宽，为4.5至14伏直流电。最大输出电流为20安培。该负载点（PoL）模块基于固定频率同步降压转换器开关拓扑，具有高功率转换效率，具备可编程输出电压和开/关控制功能。这些转换器还具备欠压锁定（UVLO）、输出短路保护、过流和过温保护功能。

应用领域

为CPU供电
数据通信/电信系统
分布式总线架构（DBA）
可编程逻辑和混合电压系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(200个/圆盘，最小起订量 1 个)

个

起订量：1 个200个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	DC-DC电源模块
	输出通道数	1
	工作电压(Vin)	4.5V~14V
	输出电压(Vout)	690mV~5.5V
	输出电流(最大值)	20A
	输出功率	110W
	转换效率	94%
	最大容性负载	1000uF

	属性	参数值
	静态电流(Iq)	75mA
	开关频率	400kHz
	纹波噪声	35mVp-p
	特性	过流保护；短路保护；过热保护
	长度	33.02mm
	宽度	13.46mm
	高度	8.75mm
	工作温度	-40℃~+85℃
