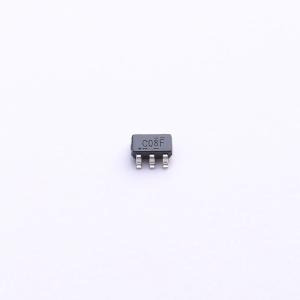

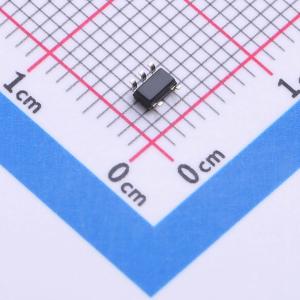

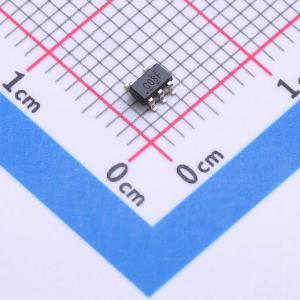

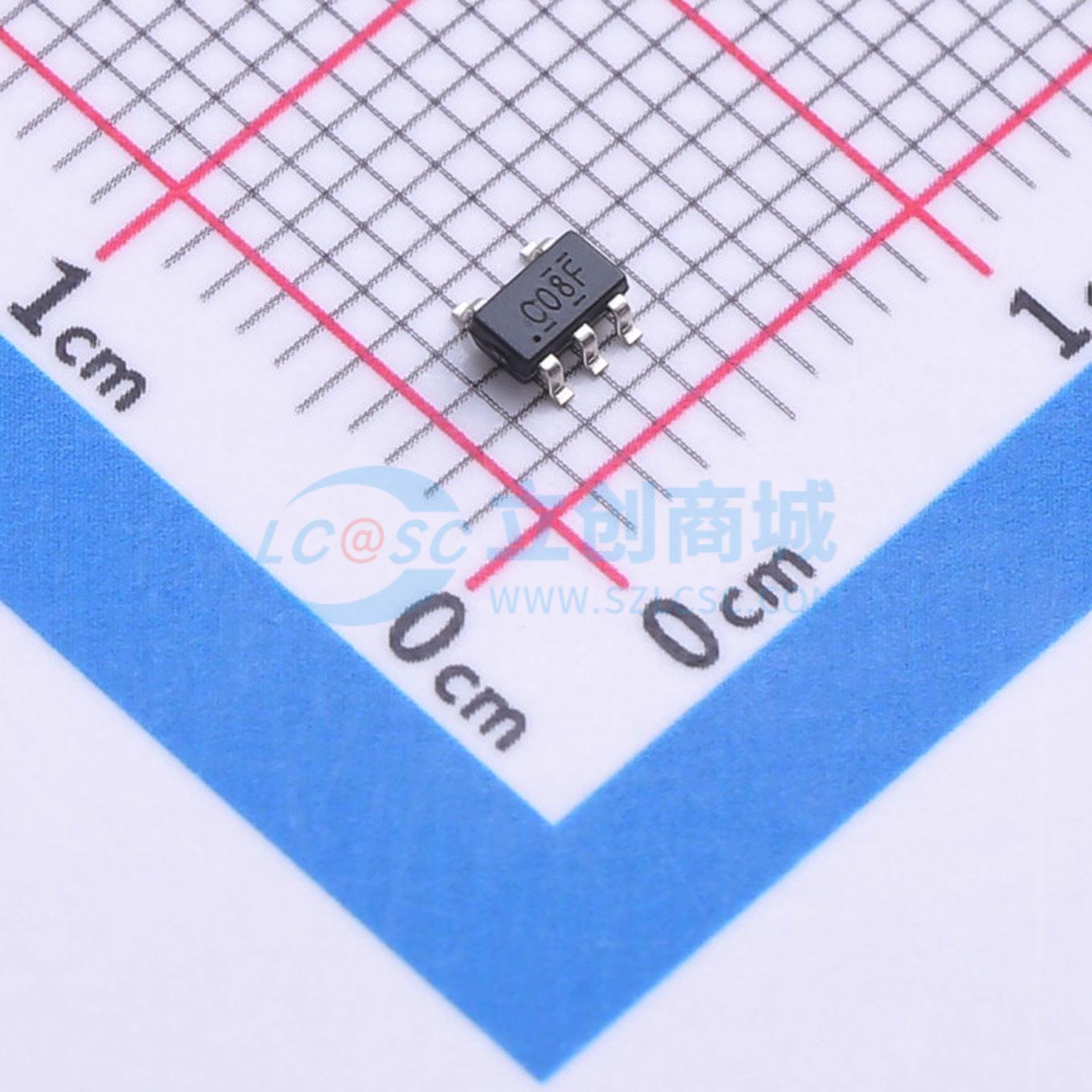

温馨提醒：图片仅供参考，商品以实物为准

SN74LVC1G08DBVRE4

单路双输入正与门

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 此单路双输入正与门可在1.65V至5.5V VCC电压下运行，以正逻辑执行布尔函数或Y = A•B or Y = A(overline) + B(overline)。CMOS器件具有高输出驱动，同时在宽VCC工作范围内保持低静态功率耗散。采用多种封装，包括外形尺寸为0.8mm×0.8mm的超小型DPW封装。
品牌名称: TI(德州仪器)
商品型号: SN74LVC1G08DBVRE4
商品编号: C5452097
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

	属性	参数值
	拉电流(IOH)	32mA
	系列	74LVC系列
	传播延迟(tpd)	4ns@5V,50pF
	工作温度	-40℃~+125℃
	每门输入数量	2
	功能特性	局部关断模式；过压容忍输入；带电插入保护；后驱动保护

商品概述

SN74LVC1G08是一款单路双输入正与门，按照设计可在1.65V至5.5V VCC电压下运行。该器件以正逻辑执行布尔函数Y = A·B 或 Y = 非(A + B)。本CMOS器件具有高输出驱动，同时在宽VCC工作范围内保持低静态功率耗散。SN74LVC1G08采用多种封装，包括外形尺寸为0.8mm × 0.8mm的超小型DPW封装。如需了解所有可用封装，请参阅产品说明书末尾的可订购产品附录。

商品特性

采用具有0.5 mm间距的超小型0.64 mm²封装 (DPW)
支持5 V VCC运行
输入电压高达5.5V
支持向下转换到VCC
电压为3.3V时，tpd最大值为3.6ns
低功耗，ICC最大值为10 μA
电压为3.3V时，输出驱动为±24 mA
Ioff支持带电插入、局部关断模式和后驱动保护
闩锁性能超过100 mA，符合JESD 78 II类规范
ESD保护性能超过JESD 22规范要求
2000V人体放电模型(A114-A)
200V 机器模型 (A115-A)
1000V充电器件模型 (C101)

应用领域

ATCA解决方案
主动噪声消除(ANC)
条形码扫描仪
血压监护仪
CPAP呼吸机
电缆解决方案
DLP 3D 机器视觉、高光谱成像、光纤网络和光谱分析
电子书
嵌入式PC
现场变送器:温度或湿度传感器
指纹识别
制热、通风与空调控制 (HVAC)
网络附属存储 (NAS)
服务器主板和电源装置 (PSU)
软件定义无线电 (SDR)
电视:高清电视 (HDTV)、LCD 电视和数字电视
视频通信系统
无线数据存取卡、耳机、键盘、鼠标和 LAN 卡
X射线:行李扫描仪、医疗和牙科

	属性	参数值
	商品目录	逻辑门
	逻辑类型	与门
	门电路数量	1
	工作电压	1.65V~5.5V
	静态电流(Iq)	10uA
	灌电流(IOL)	32mA
