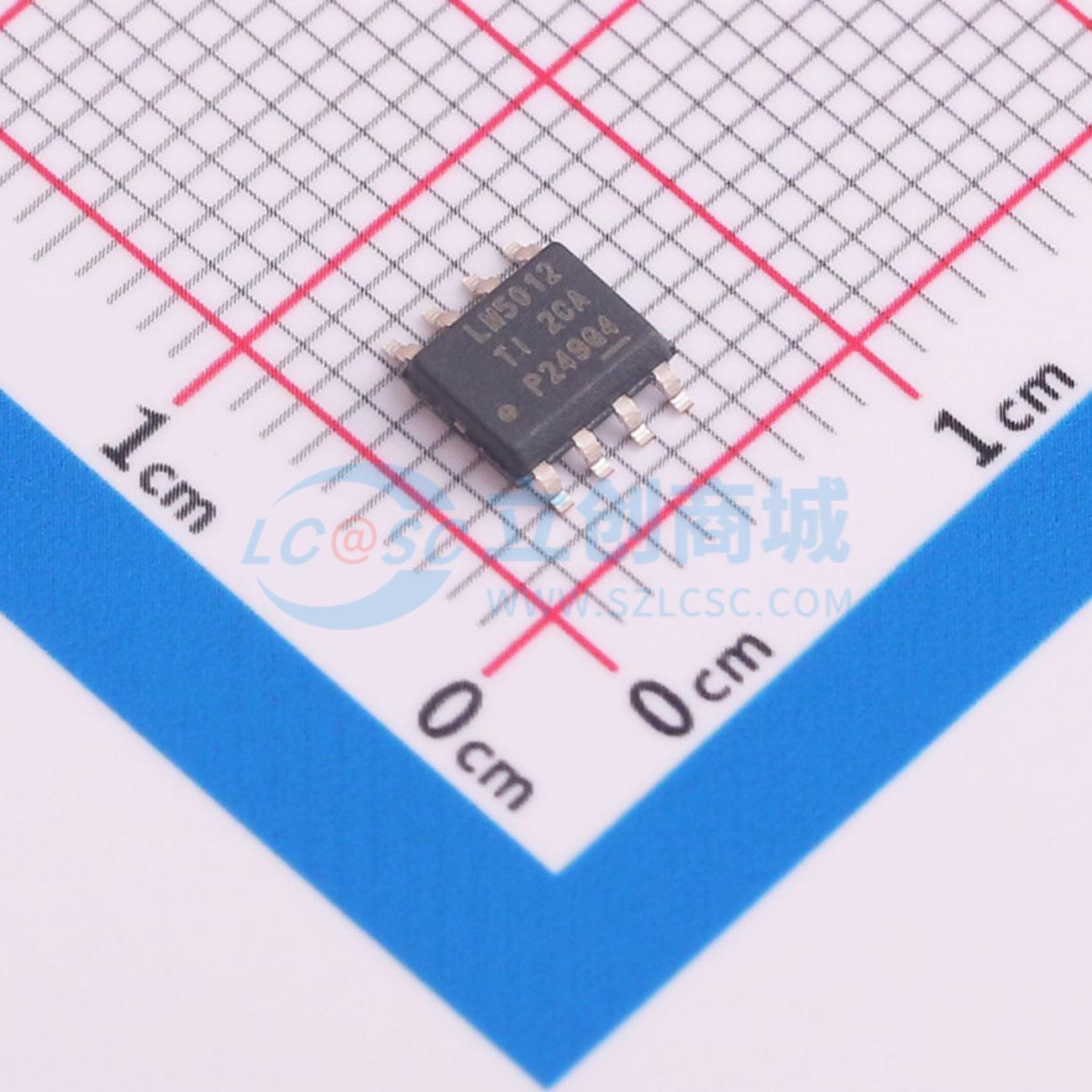

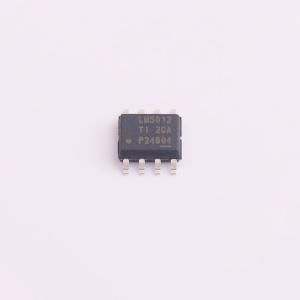

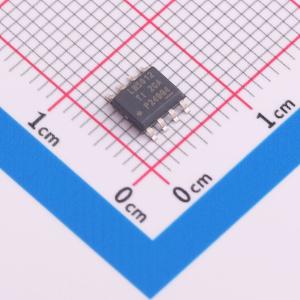

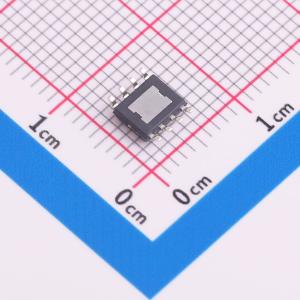

LM5012QDDARQ1

100V输入、2.5A异步降压型DC-DC转换器，超低静态电流

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM5012-Q1 汽车类 6V 至 100V 输入、2.5A 非同步降压直流/直流转换器
品牌名称: TI(德州仪器)
商品型号: LM5012QDDARQ1
商品编号: C5451792
商品封装: SO-PowerPAD-8
包装方式: 编带
商品毛重: 0.182748克(g)

商品参数

商品概述

LM5012非同步降压转换器设计用于在宽输入电压范围内进行调节，最大限度减少对外部浪涌抑制元件的需求。50 ns的最小可控导通时间有助于实现大降压转换比，可直接从48 V标称输入降压至低压轨，从而降低系统复杂度和解决方案成本。LM5012可在低至6 V的输入电压骤降期间工作，必要时占空比接近100%，使其成为高性能工业应用的理想选择。集成高端功率MOSFET后，LM5012可提供高达2.5 A的输出电流。恒定导通时间（COT）控制架构可提供近乎恒定的开关频率，并具备出色的负载和线路瞬态响应。LM5012的其他特性包括超低静态电流（IQ）、创新的峰值过流保护、集成的VCC偏置电源和自举二极管、精确使能和输入欠压锁定（UVLO），以及具备自动恢复功能的热关断保护。漏极开路的电源正常（PGOOD）指示灯可用于排序、故障报告和输出电压监控。 LM5012采用8引脚SO PowerPAD集成电路封装。该器件1.27 mm的引脚间距为高压应用提供了足够的间距。

商品特性

专为可靠且耐用的应用而设计
6 V至100 V的宽输入电压范围
-40℃至+125℃的结温范围
固定3 ms内部软启动定时器
峰值电流限制保护
输入欠压锁定（UVLO）和热关断保护
提供有助于功能安全系统设计的功能安全相关文档
针对超低电磁干扰（EMI）要求进行优化 – 符合CISPR 25 5类标准
适用于可扩展的工业电源
与LM5163和LM5164（100 V、0.5 A或1 A）以及LM5013-Q1（100 V、3.5 A）引脚兼容
50 ns的低最小导通和关断时间
二极管仿真以实现高光负载效率
10 μA的空载睡眠电流
3.1 μA的关断静态电流
集成化可减小解决方案尺寸和成本
恒定导通时间（COT）模式控制架构
集成100 V、0.25 Ω功率MOSFET
1.2 V内部电压基准
无需环路补偿元件
内部VCC偏置稳压器和自举二极管
可使用WEBENCH电源设计器创建定制稳压器设计

应用领域

混合动力、电动和动力总成系统
逆变器和电机控制
工业运输

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	6V~100V
	输出电压	-
	输出电流	2.5A
	开关频率	1kHz~1MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	10uA
	开关管(内置/外置)	内置
	输出类型	-
