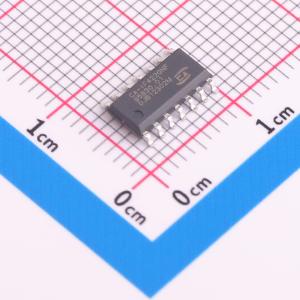

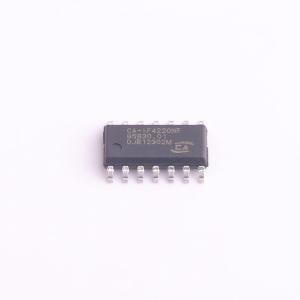

CA-IF4220NF

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 3V 至 5.5V 供电的低功耗 RS-422 全双工收发器，能工作在 20Mbps 的传输速率。接收器具有 1/8 单位负载，支持多达 256 个总线节点；并且带有故障保护功能，当两个输入管脚为开路、短路、空闲时则保证输出管脚为高电平。未上电时驱动器输出管脚为高阻态，并且具有短路限流保护功能以及热关断功能，可以有效防止总线竞争或总线故障带来的过大功耗。
品牌名称: Chipanalog(川土微)
商品型号: CA-IF4220NF
商品编号: C5447085
商品封装: SOIC14
包装方式: 编带
商品毛重: 0.4595克(g)

商品参数

参数完善中

商品概述

3V 至 5.5V 供电的低功耗 RS-422 全双工收发器，能工作在 20Mbps 的传输速率。接收器具有 1/8 单位负载，支持多达 256 个总线节点；并且带有故障保护功能，当两个输入管脚为开路、短路、空闲时则保证输出管脚为高电平。未上电时驱动器输出管脚为高阻态，并且具有短路限流保护功能以及热关断功能，可以有效防止总线竞争或总线故障带来的过大功耗。该系列的芯片 ESD 保护能力：±15kV HBM 。在自然通风环境下的工作温度范围为 -40°C 至 125°C。

商品特性

满足或超过 TIA/EIA-485A 标准的要求
数据速率：20Mbps
3V 至 5.5V 电源电压
带有限流驱动器和热关断功能
总线 I/O ESD 保护：±15kV HBM
1/8 单位负载（支持多达 256 个总线节点）
工作温度范围：–55°C 至 125°C
共模电压范围：±15V
故障保护范围：±30V
低工作电流：接收模式下最大工作电流 960μA
待机电流：<5μA
适用于热插拔功能的无干扰上电/下电
小尺寸 SOIC14 封装

应用领域

电机驱动器
工厂自动化和控制
电网基础设施
楼宇自动化
HVAC 系统
视频监控
过程控制
无线基础设施
