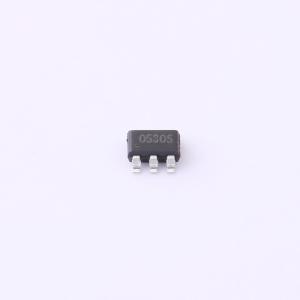

温馨提醒：图片仅供参考，商品以实物为准
TP8305B-SOT236
恒流/限流 WLED 驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是输入电压范围 (0.8~5.5V)，具有可调恒流和限流两种模式，用于驱动白光 LED 的升压 DC/DC 转换器。采用可变频率模式，逐周期限流，输出电流随输入电源电压降低而均匀变化。可使用单节或双节电池驱动单个功率白光 LED，也可使用锂电池为两个、三个或多个 WLED 供电。以串联方式驱动 WLED，提供相等的 WLED 电流，实现均匀亮度。低 46mV 反馈电压可最大限度降低电流设定电阻中的功耗，从而提高效率。50mV 限流反馈电压，可根据不同需求设置限流。
- 品牌名称
- TOPPOWER(南京拓微)
- 商品型号
- TP8305B-SOT236
- 商品编号
- C5447154
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 800mV~5.5V | |
| 开关频率 | 700kHz | |
| 调光 | PWM |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过温保护(OTP)；过压保护(OVP) | |
| 拓扑结构 | 升压 | |
| 工作温度 | -35℃~+160℃ | |
| 开关管(内置/外置) | 外置 | |
| 恒流精度 | 5% |
商品概述
TP8305B是一款输入电压范围为(0.8~5.5V)、具备可调恒流和限流两种模式的升压型DC / DC转换器，专为驱动白光LED而设计。采用可变频率模式，具备逐周期限流功能，输出电流会随输入电源电压降低而均匀变化。该器件可使用单节或双节电池驱动单颗大功率白光LED，也可使用锂电池为两颗、三颗或多颗WLED供电。采用WLED串联驱动方式，可为WLED提供相等电流，从而实现亮度均匀。低至46mV的反馈电压可将电流设定电阻的功耗降至最低，进而提高效率。50mV的限流反馈电压，可根据不同需求设置限流值。
商品特性
- 外接NMOS，输出电压可调，可驱动高压、大功率负载，如10V 1A。
- 可驱动0.3W - 7W的单颗白光LED。
- 可驱动多颗WLED灯。
- 效率高达90%。
- 低至0.8V的工作电压。
- 恒流精度：± 5%。
- 限流精度：± 6%；限流电压：50mV。
- VDD过压关断。
- 温度保护（保护点为130℃）。
应用领域
- 恒流源应用，如LED手电筒、背光源等。
- 恒压源应用，如蓝牙音箱、移动电源等。
- 需要精确限定输入电流的场合，如对LED手电筒进行限流。
