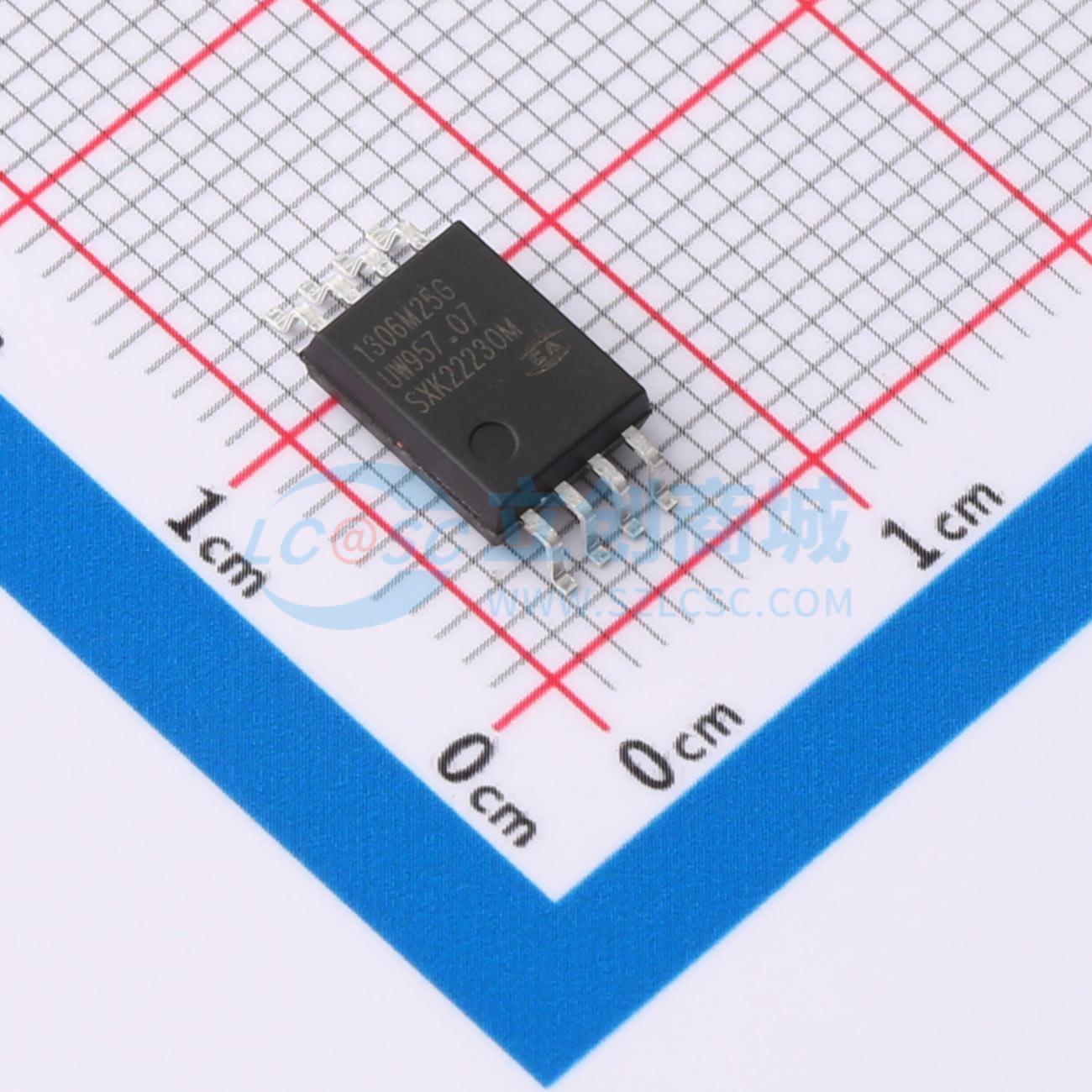

CA-IS1306M25G

CA-IS1306x 器件是一系列为基于分流电阻的电流检测而优化的高精度隔离式Sigma-Delta（ΣΔ）调制器。低的失调和增益误差以及相关温漂能够在全工作温度范围内保持测量的精度。 CA-IS1306x 器件采用二氧化硅（SiO₂）作为隔离层，支持符合UL 1577 认证的高达5 kV_RMS的电气隔离。 该技术将高低压域分开从而防止低压器件被损坏，同时提供低辐射和高磁场抗扰度。高共模瞬态抗扰度（CMTI）意味着CA-IS1306x 器件在隔离层之间正确地传递信号，适合要求高压、大功率开关的工业电机控制和驱动应用场合。器件内部输入共模过压和高边电源丢失检测功能有助于故障诊断和系统安全。 CA-IS1306x 器件通过使用sinc3 滤波器能够在78.1 kSPS数据吞吐率时实现16 位的分辨率，典型的信噪比（SNR）为85 dB。外部时钟频率范围是从5 MHz 到21 MHz，便于同步，同时为使用提供灵活性。 CA-IS1306x 器件通过宽体8 脚或者16 脚SOIC 封装 ，支持在额定扩展工业温度范围内（-40°C 到125°C）正常工作。

• 差分输入电压范围：±250 mV
• 未编码的数据输出低失调误差：25°C 时±100 μV（最大值）
• 低增益误差：25°C 时±0.2%（最大值）
• 优异的温漂性能：
  • ±3.5 μV/°C（最大值）失调温漂
  • ±40 ppm/°C（最大值）增益误差温漂
• 优异的交流性能：
  • 信噪比：85 dB（典型值）
  • 总谐波失真：–93 dB（典型值）
  • 16 位无失码
• 高边和低边均支持3.3 V 和5 V 供电电压
• 高共模瞬态抗扰度：±150 kV/μs（典型值）
• 为系统安全设计的故障诊断功能
• 宽工作温度范围：-40°C 到125°C
• 安全和法规认证（申请中）
• 符合DIN V VDE V 0884-11 (VDE V 0884-11):2017-01 标准的7070 V_PK隔离耐压
• 符合UL 1577 认证，1 分钟5 kV_RMS
• CQC 和TUV 相关认证
• 额定工作电压下使用寿命大于40 年

• 工业电机控制和驱动
• 隔离式开关电源
• 不间断电源
