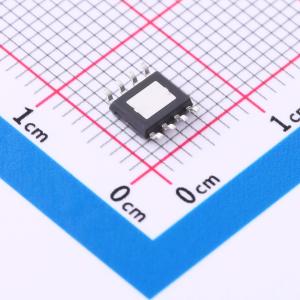

TP5000X-4.2-ESOP8

2A单节锂电池充电管理IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TP5000X是一款开关降压式单节锰锂电池充电管理芯片。它采用ESOP8封装，外围电路简单，非常适合便携式设备大电流充电管理应用。同时，TP5000X内置输入过流、欠压保护、过温保护、短路保护、电池温度监测、电池反接保护以及因输入功率过大而关机的过压保护（OVP）功能
品牌名称: TOPPOWER(南京拓微)
商品型号: TP5000X-4.2-ESOP8
商品编号: C5447152
商品封装: ESOP8
包装方式: 编带
商品毛重: 0.11克(g)

商品参数

商品概述

TP5000X是一款开关降压型单节锰锂电池充电管理芯片。它采用ESOP8封装，外围电路简单，非常适合便携式设备大电流充电管理应用。同时，TP5000X内置输入过流、欠压保护、过温保护、短路保护、电池温度监测、电池反接保护以及因输入功率过大而关机的过压保护（OVP）功能。 TP5000X具有较宽的输入电压范围，采用三阶段充电模式：涓流预充电、恒流充电和恒压充电。电池预充电电流和恒流充电电流可通过外部电阻进行调节，最大充电电流可达2A。TP5000X的开关频率为800kHz，这种工作模式使其能够使用更小的外部元件，并且在大电流充电时产生的热量较少。TP5000X内置功率PMOSFET和防倒灌电路，因此无需外围防倒灌保护肖特基二极管。

商品特性

充电电压控制精度小于1%
采用涓流、恒流、恒压分段充电方式保护电池
ESOP8封装
内置功率MOSFET，开关模式，器件发热少，外围电路简单
功率自适应功能
输入功率过压保护（OVP）功能
可编程充电电流，范围为0.1A - 2A
无需外部防倒灌肖特基二极管
宽工作电压，最高可达9V
双LED充电状态指示
芯片温度保护、过流保护、欠压保护
电池温度保护、电池反接关机、短路保护
开关频率800kHz，可使用2.2μH - 10μH的电感
自动再充电功能

应用领域

便携式设备、各类充电器
个人数字助理（PDA）、移动手机
平板电脑、矿灯
电动工具

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 5 个)

个

起订量：5 个4000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.5V~9V
	最大充电电流	2A
	充电饱和电压	4.2V
	放电截止电压	-

	属性	参数值
	电池类型	-
	电池节数	1
	工作温度	-20℃~+85℃
	电池温度检测	支持
	静态电流(Iq)	250uA
