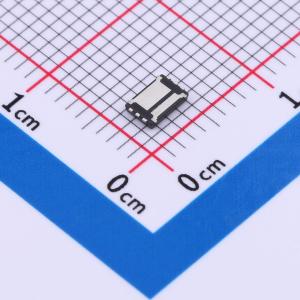

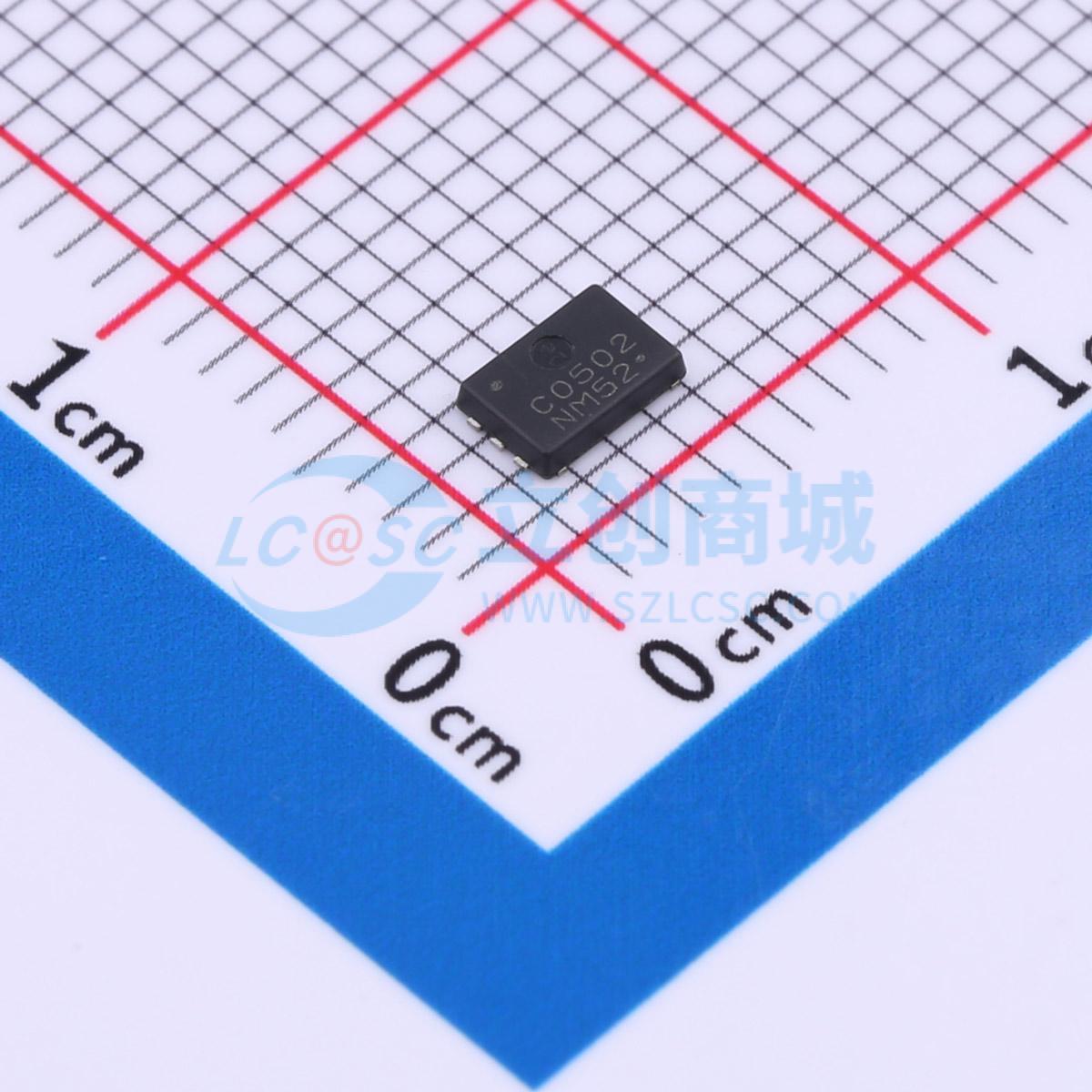

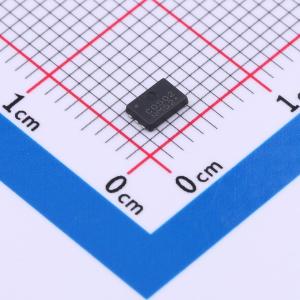

LC05111C02MTTTG
停产 LC05111C02MTTTG
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LC05111CMT是一款用于单节锂离子二次电池的保护IC，集成了功率MOSFET。它还集成了高精度检测电路和检测延迟电路，以防止电池过充、过放、过流放电和过流充电。仅需LC05111CMT和少量外部元件即可构成电池保护系统。
- 品牌名称
- onsemi(安森美)
- 商品型号
- LC05111C02MTTTG
- 商品编号
- C603090
- 商品封装
- WDFN-6-EP(2.6x4)
- 包装方式
- 编带
- 商品毛重
- 0.185克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片 | |
| 工作电压 | 2.6V~4.5V | |
| 最大充电电流 | 3.5A | |
| 充电饱和电压 | 4.28V | |
| 放电截止电压 | 2.7V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | - | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 950nA |
商品概述
LC05111CMT是一款用于单节锂离子二次电池的保护IC，集成了功率MOSFET。它还集成了高精度检测电路和检测延迟电路，以防止电池过充、过放、过流放电和过流充电。 仅需LC05111CMT和少量外部元件即可构成电池保护系统。
商品特性
- 在Ta = 25℃、VCC = 4.5 V条件下，集成充放电功率MOSFET，导通电阻（充放电总和）为11.2 mΩ（典型值）
- 在Ta = 25℃、VCC = 3.7 V条件下，具有高精度检测电压/电流
- 过充检测 ±25 mV
- 过放检测 ±50 mV
- 充电过流检测 ±0.7 A
- 放电过流检测 ±0.7 A
- 检测和释放延迟时间（内部固定）
- 对功率FET的温度依赖性进行放电/充电过流检测补偿
- 支持0 V电池充电：“允许”
- 具备自动唤醒功能，支持电池充电：“允许”
- 过充检测电压：4.0 V至4.5 V（以5 mV为步长）
- 过充释放滞后：0 V至0.3 V（以100 mV为步长）
- 过放检测电压：2.2 V至2.7 V（以50 mV为步长）
- 自动唤醒时的过放释放滞后：0 V至0.6 V（以200 mV为步长）
- 过放释放滞后：0 V至0.075 V（以25 mV为步长）
- 放电过流检测：2.0 A至8.0 A（以0.5 A为步长）
- 充电过流检测：-8.0 A至-2.0 A（以0.5 A为步长）
应用领域
- 锂离子电池保护
