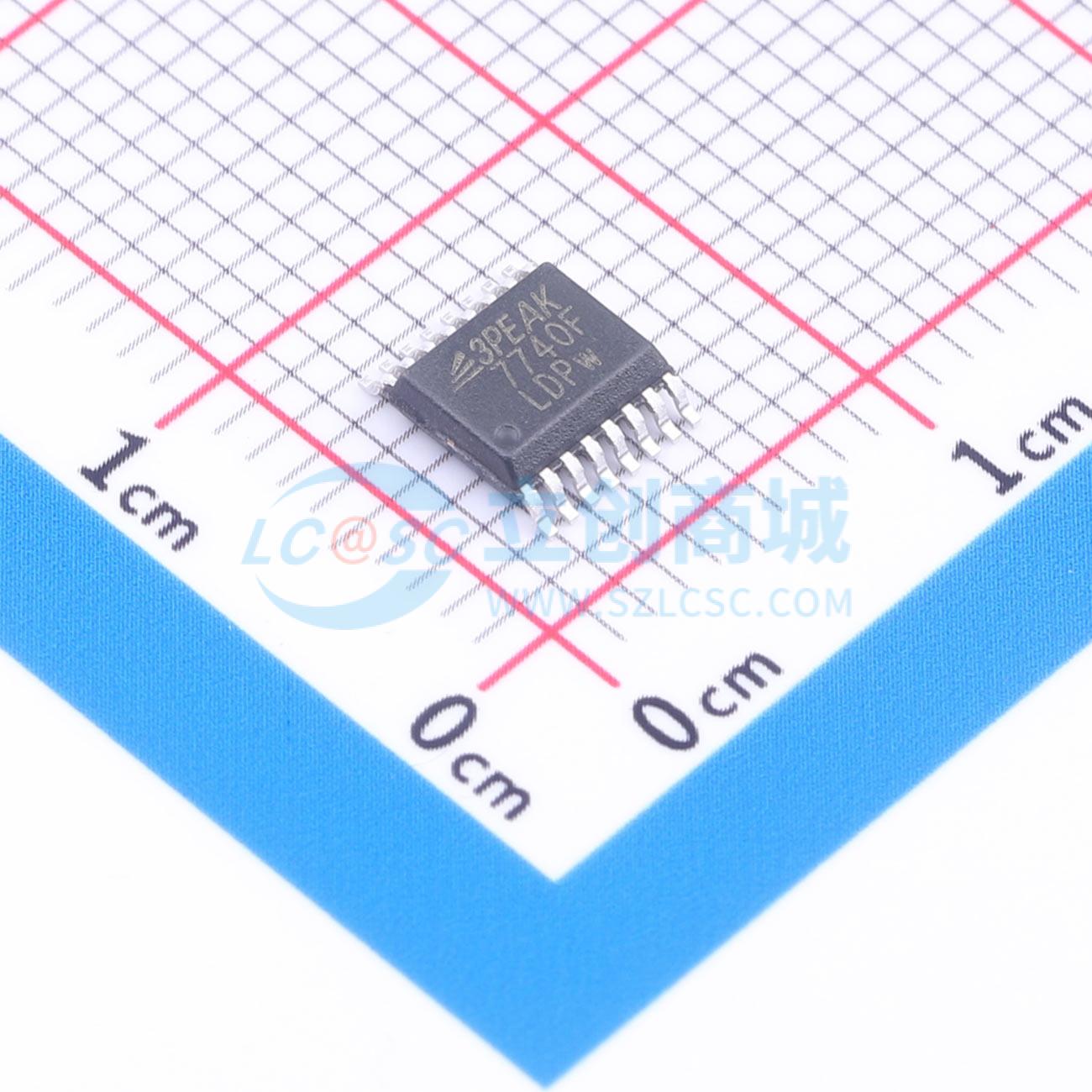

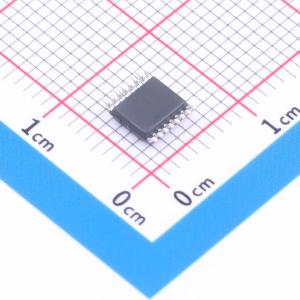

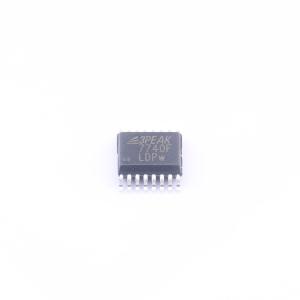

TPT7740F-SSAR
4通道增强型高性能数字隔离器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPT7740F-SSAR
- 商品编号
- C5440840
- 商品封装
- QSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.542克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 4 | |
| 反向通道数 | 0 | |
| 最大数据速率 | 150Mbps | |
| 默认输出 | 低电平 | |
| 隔离电压(Vrms) | 3750 | |
| CMTI(kV/us) | 200kV/us |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 12ns | |
| 功能特性 | 失效安全输出 | |
| 工作电压(VCCA) | 2.25V~5.5V | |
| 工作电压(VCCB) | 2.25V~5.5V | |
| 工作温度 | -40℃~+125℃ | |
| 通道数 | 4 |
商品概述
TPT774x 器件是高性能四通道数字隔离器，符合 UL 1577 标准，具有 5000-VRMS（WSOP16）和 3750-VRMS（SOP16， QSOP16）的隔离额定值。这些器件还通过了 VDE、UL、CSA、TUV、CQC 和 CB 认证。TPT774x 器件在低功耗下提供高可靠性和高性能的隔离数字输入与输出。每个隔离信号通道由双层二氧化硅电容绝缘屏障隔开。TPT7740 器件具有四个同向通道，而 TPT7741 器件具有三个正向通道和一个反向通道。TPT7742 器件具有两个正向通道和两个反向通道。当输入电源或信号丢失时，带后缀 F 的器件默认输出为低电平，不带后缀 F 的器件默认输出为高电平。通过创新的电路设计和优化的结构，TPT774x 器件的共模瞬态抗扰度和电磁兼容性得到了显著增强。TPT774x 系列提供 SOP16、QSOP16 和 WSOP16 封装，工作温度范围为 -40°C 至 +125°C。
商品特性
- 150 Mbps 数据速率
- 5 kV RMS 隔离额定值（WSOP）
- 典型静态 CMTI 为 ±200 kV/μs，典型动态 CMTI 为 ±150 kV/μs
- 低功耗，典型值 3 mA/通道 @1 Mbps
- 低传播延迟：典型值 12 ns
- 默认输出低电平（TPT774xF）和高电平（TPT774x）
- 宽温度范围：-40°C 至 +125°C
- SOP16、QSOP16 和 WSOP16 封装
- 强大的电磁兼容性
- 低辐射
- 系统级 ESD、EFT 和浪涌抗扰度
- 安全相关认证
- 符合 DIN VDE V 0884-17（IEC60747-17）的 VDE 认证
- 符合 UL 1577 标准，隔离额定值 5000-VRMS（WSOP16）、3750-VRMS（SOP16， QSOP16）
- 符合 GB 4943.1 的 CQC 认证
- CSA、TUV 和 CB 认证
应用领域
- 工业自动化
- 电机控制
- 电源
- 隔离接口和通用隔离
