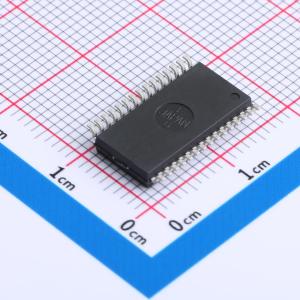

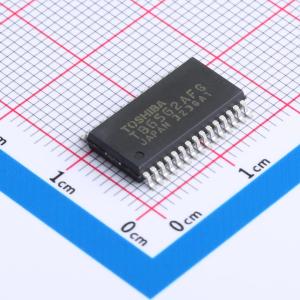

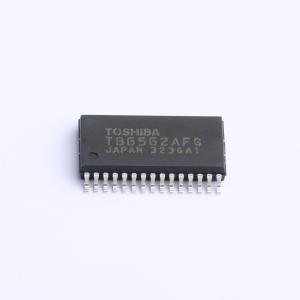

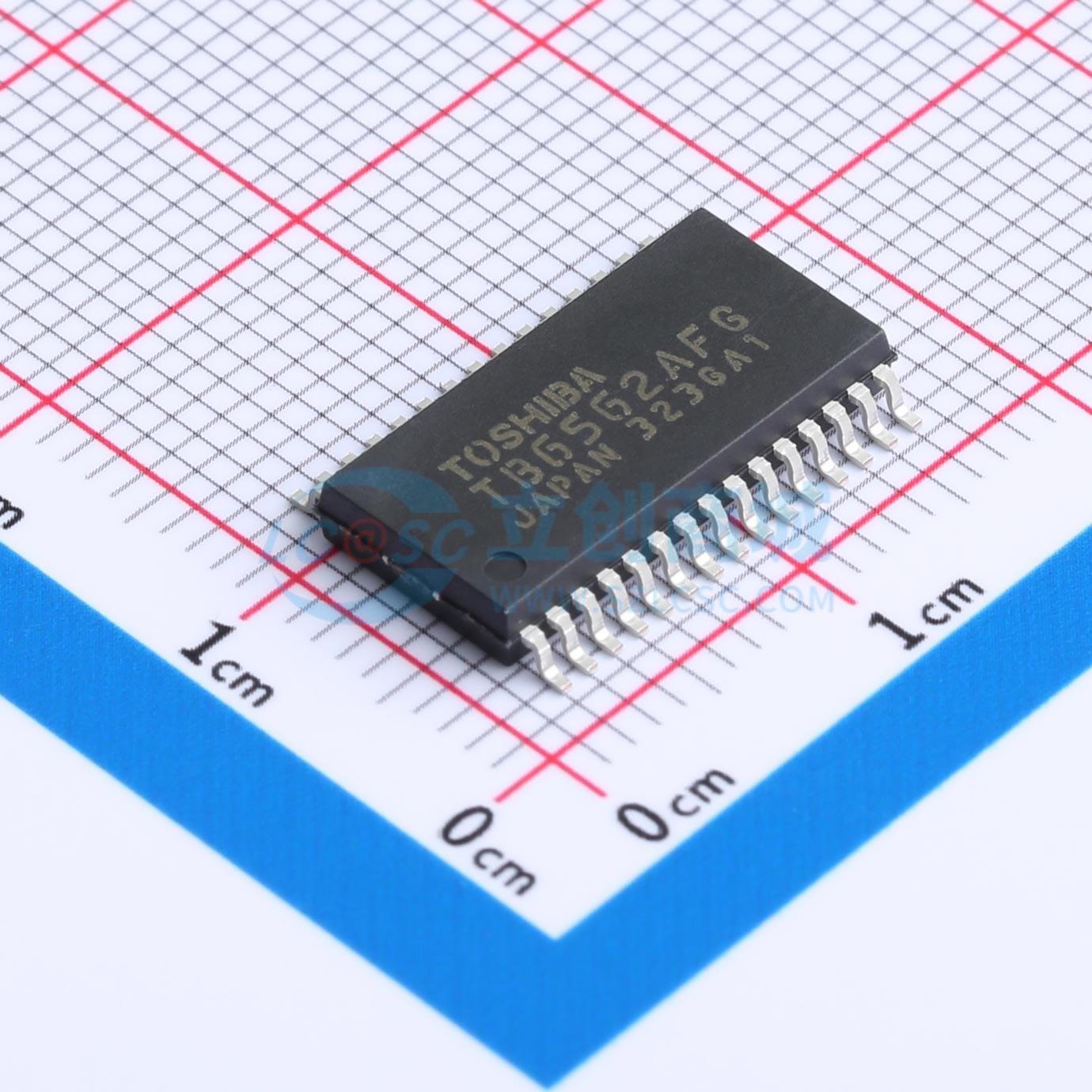

温馨提醒：图片仅供参考，商品以实物为准
TB6562AFG(O,8,EL)
TB6562AFG(O,8,EL)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TB6562ANG/AFG是一款两相双极步进电机驱动器，其输出级采用DMOS晶体管。该驱动器通过使用低导通电阻DMOS晶体管和PWM电流控制电路实现了高效率。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TB6562AFG(O,8,EL)
- 商品编号
- C5440881
- 商品封装
- SSOP-30
- 包装方式
- 编带
- 商品毛重
- 1.0853克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 10V~34V | |
| 输出电流 | 1.5A | |
| H桥数量 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 驱动类型 | 双极驱动 | |
| 集成开关 | 是 | |
| 导通电阻 | 1.5Ω | |
| 工作温度 | -20℃~+85℃ |
商品概述
TB6562ANG/AFG是一款两相双极步进电机驱动器，其输出级采用DMOS晶体管。该驱动器通过使用低导通电阻DMOS晶体管和PWM电流控制电路实现了高效率。
商品特性
- 两相/1 - 2相/W 1 - 2相励磁
- PWM电流控制
- 电源电压：40 V（最大值）
- 输出电流：1.5 A（最大值）
- 低导通电阻：1.5 Ω（上下晶体管/典型值）
- 节能功能
- 过流保护：ILIM = 2.5 A（典型值）
- 热关断
- 封装：TB6562ANG；SDIP24 - P - 300 - 1.78 TB6562AFG；SSOP30 - P - 375 - 1.00
- 重量：SDIP24 - P - 300 - 1.78：1.62 g（典型值）SSOP30 - P - 375 - 1.00：0.63 g（典型值）
