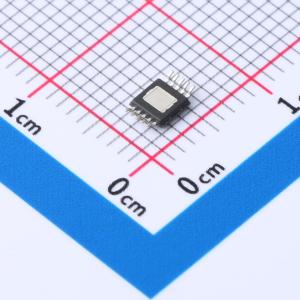

温馨提醒：图片仅供参考，商品以实物为准

GM1200ARMZ-R7

输入20V 输出可调 200mA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: GM1200ARMZ-R7是一款低噪声、低压差线性稳压器 (LDO)，可提供200mA输出电流。压差：353mV。超低噪声：0.8uVrms。PSSR（电源抑制比）：80dB(在 1MHz)。
品牌名称: GONGMOSEMI(共模半导体)
商品型号: GM1200ARMZ-R7
商品编号: C5440787
商品封装: MSOP-10
包装方式: 编带
商品毛重: 0.299克(g)

商品参数

商品概述

GM1200是一款高性能低压差线性稳压电源，其采用的超低噪声和超高电源抑制比（PSRR）架构对噪声敏感的信号采集和无线通信应用供电。GM1200被设计为一个高性能电流基准后跟随一个高性能电压缓冲器，其可容易地通过并联以进一步降低噪声、增加输出电流和改善PCB上的散热量。 GM1200可在233mV典型压差电压条件下提供200mA。正常工作静态电流的典型值为1.9mA ，并在停机模式中低于1µA。该器件通过片外电阻调节输出电压，能够在宽输出电压范围(1.5V至15V)内保持单位增益工作，从而提供几乎恒定的输出噪声、PSRR、带宽和负载调整率，并且这些性能与输出电压无关。此外，该稳压电源还拥有可编程电流限值、快速启动和用于指示输出电压调节的可编程电源良好信号。 GM1200能够在采用4.7µF (最小值)陶瓷输出电容的情况下实现稳定。内置保护功能电路包括内部电流限制和过热保护。GM1200采用耐热性能增强型10引脚MSOP和3mmx3mm DFN封装，其中DFN封装可工作在 -55°C至 +125°C温度范围，并通过AEC - Q100车规认证。

商品特性

超低RMS噪声：0.8µV_RMS
超低点噪声：2.8nV/√Hz(在10kHz)
超高PSRR：70dB(在1MHz)
输出电流：200mA
宽输入电压范围：2.6V至20V
单个SET pin电容改善噪声和PSRR
100µA SET引脚电流：±1%初始精度
单个SET pin电阻器设置输出电压
可编程电流限值
低压差电压：233mV
输出电压范围：1.5V至15V
可编程电源良好
快速启动能力
高精度使能/欠压闭锁
可并联多个器件以降低噪声和提供较高的电流
第二重保护功能：内部电流限制
最小输出电容：4.7µF(陶瓷)
10引脚MSOP和3mmx3mm DFN封装
可完全兼容LT3042
通过AEC - Q100车规认证

应用领域

RF电源、PLL、VCO、混频器、低噪声放大器(LNA)
超低噪声仪表
高速/高精度数据转换器
医疗成像、诊断
红外传感及汽车辅助驾驶
高精度电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交60单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	20V
	输出电压	1.5V~15V
	输出电流	200mA
	电源纹波抑制比(PSRR)	70dB@(1MHz)
	压差	328mV@(200mA)

	属性	参数值
	静态电流(Iq)	1.9mA
	噪声	0.8uVrms
	特性	过流保护；过热保护；带使能
	工作温度	-40℃~+125℃@(Ta)
	输出极性	正极
	输出通道数	1
