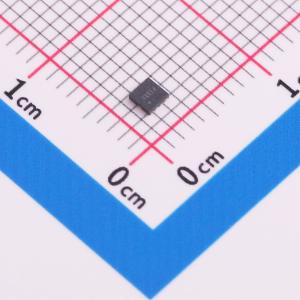

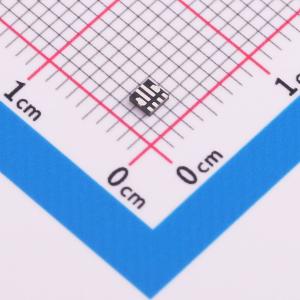

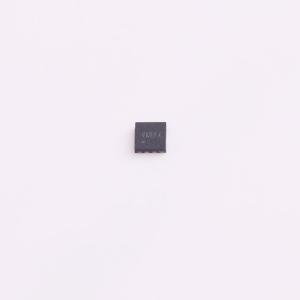

SY8816DFC

高效6V 6A 1.2MHz同步降压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SY8816是一款高效率高频同步降压DC/DC调节器,能够提供高达6A的输出电流。它的工作输入电压范围为2.75V至6V,开关频率为1.2MHz,具有低导通电阻的内部开关,集成度高,采用DFN2x2-8封装。
品牌名称: Silergy(矽力杰)
商品型号: SY8816DFC
商品编号: C5440878
商品封装: DFN-8(2x2)
包装方式: 编带
商品毛重: 0.063962克(g)
立创商城设计参考: DCDC降压-(1)电源输入7V以内-(3)3A以上-(大电流)方案

商品参数

商品概述

SY8816是一款高效高频同步降压DC/DC稳压器，能够提供高达6A的输出电流。它的输入电压范围很宽，从2.75V到6V。它集成了具有极低导通电阻RDS(ON)的主开关和同步开关，以最大限度地降低传导损耗。高度集成的解决方案和DFN2×2 - 8封装实现了最优的物料清单成本，并减少了外部元件数量。实现了低输入和输出电压纹波、小尺寸的外部电感和电容，以及小的PCB布局空间。

商品特性

内部开关（上/下）的低导通电阻RDS(ON)：35/15 mΩ
2.75 - 6V输入电压范围
1.2 MHz开关频率可最大限度减少外部元件
内部软启动可限制浪涌电流
效率高达94%
具备6A连续输出电流能力
关断模式下电源电流小于0.1 μA
100%降压操作
电源正常指示
过压/欠压锁定/过温保护
符合RoHS标准且无卤
紧凑封装：DFN2x2 - 8

应用领域

高清机顶盒
液晶电视
笔记本电脑

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.75V~6V
	输出电压	-
	输出电流	6A
	开关频率	1.2MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	60uA
	开关管(内置/外置)	内置
	输出类型	可调
