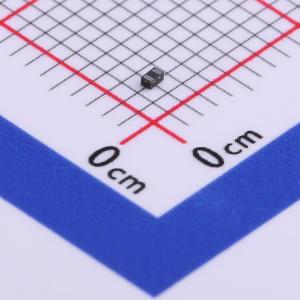

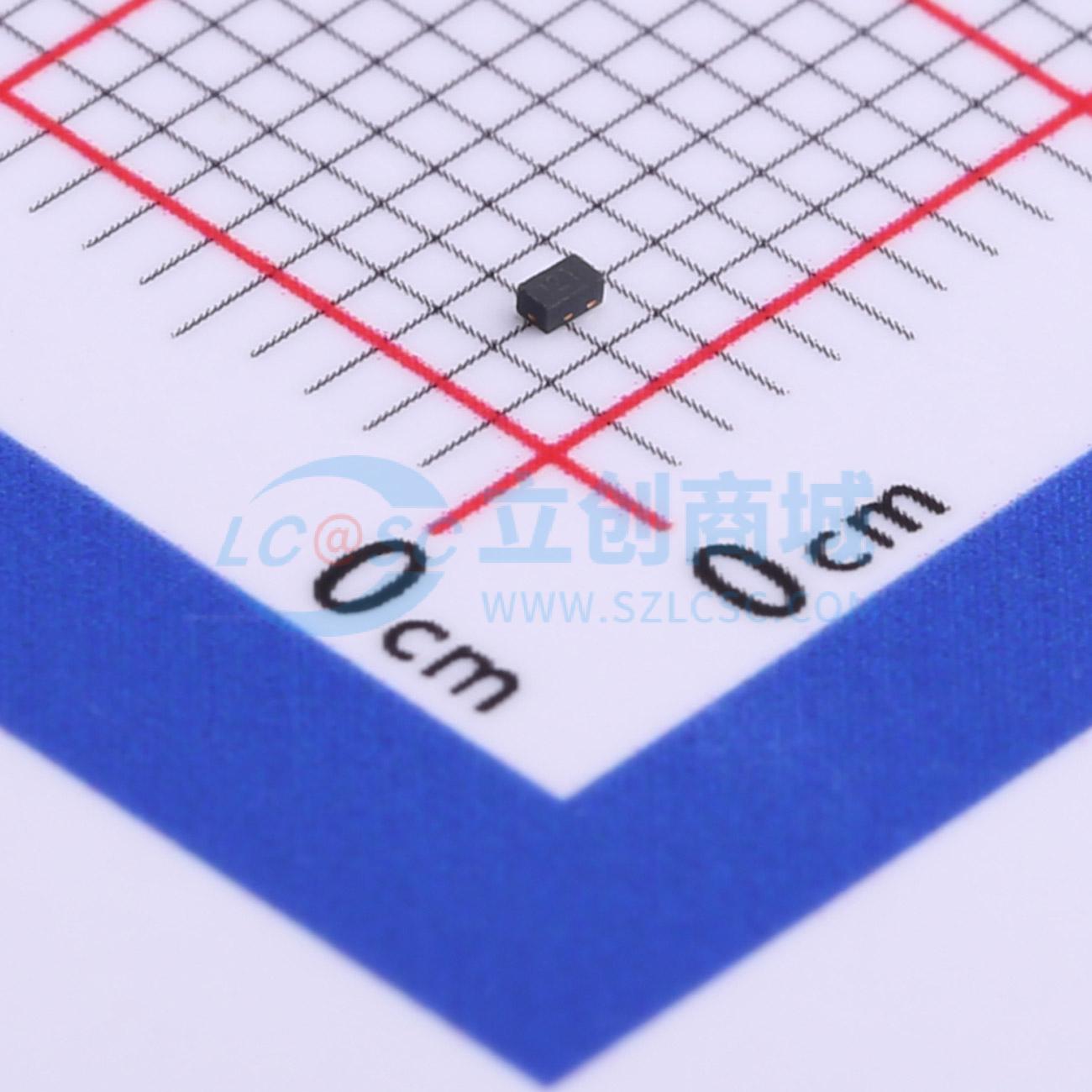

BDFN2C181R
双向ESD 18V截止 峰值浪涌电流：3A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- DFN1006 VRWM=18V Bipolar ESD接触±8KV 空气±15KV 信号口/电源口等
- 品牌名称
- BORN(伯恩半导体)
- 商品型号
- BDFN2C181R
- 商品编号
- C600804
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 18V | |
| 钳位电压 | 30V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 峰值脉冲功率(Ppp) | 90W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 23V | |
| 反向电流(Ir) | 100nA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.2pF |
商品特性
- 90W 峰值脉冲功率（tp = 8/20μs）
- 微型 DFN1006 封装
- 双向配置
- 固态硅雪崩技术
- 低钳位电压
- 低漏电流
- 低电容（Cj = 0.2pF 典型值）
- 单条数据/电源线防护，满足：
- IEC 61000-4-2 接触式 ±22kV、空气式 ±22kV
- IEC 61000-4-4（电快速瞬变脉冲群）40A（5/50ns）
- IEC 61000-4-5（雷击）3A（8/20μs）
应用领域
- 手机及配件
- 基于微处理器的设备
- 个人数字助理（PDA）
- 笔记本电脑、台式机和服务器
- 便携式仪器
