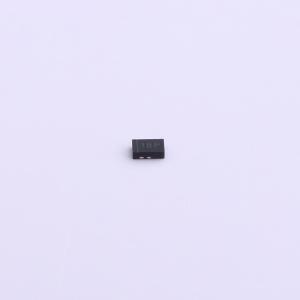

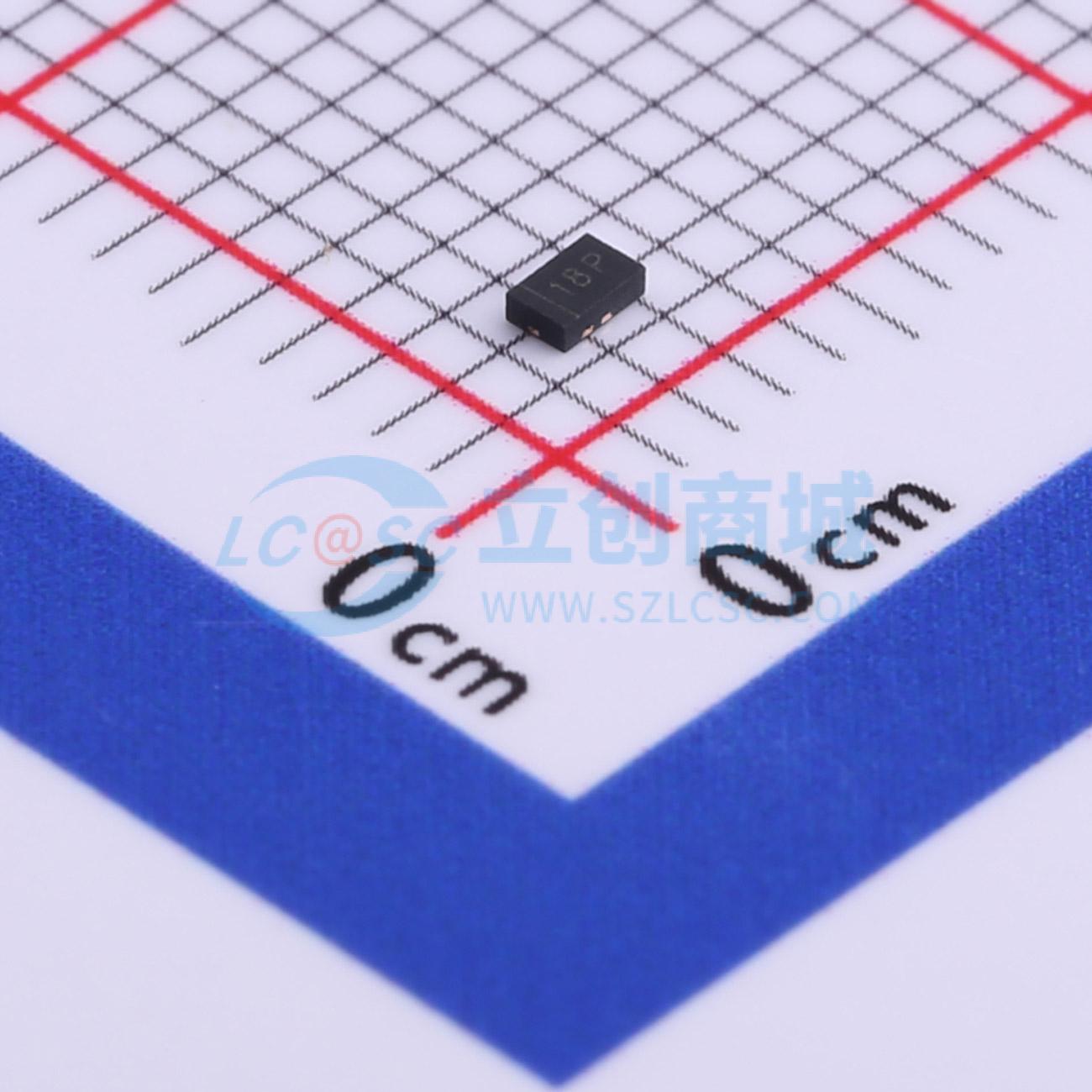

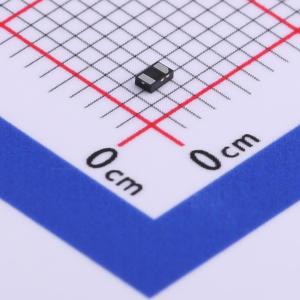

温馨提醒：图片仅供参考，商品以实物为准
BN5A181V45
单向TVS 18V截止 峰值浪涌电流：45A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DFN1610 0603焊盘共用 VRWM=18V ESD接触±8KV 空气±15KV 电源口等
- 品牌名称
- BORN(伯恩半导体)
- 商品型号
- BN5A181V45
- 商品编号
- C600815
- 商品封装
- DFN1610-2
- 包装方式
- 编带
- 商品毛重
- 0.014克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 18V | |
| 钳位电压 | 36V | |
| 峰值脉冲电流(Ipp) | 45A@8/20us | |
| 峰值脉冲功率(Ppp) | 1.62kW@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 20V | |
| 反向电流(Ir) | 500nA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 250pF |
商品特性
- 1620W峰值脉冲功率（tp = 8/20μs）
- 单向配置
- 固态硅雪崩技术
- 低钳位电压
- 低漏电流
- 符合以下标准：
- IEC 61000-4-2（ESD）抗扰度测试
- 空气放电：±30KV
- 接触放电：±30KV
- IEC 61000-4-4（EFT）40A（5/50ns）
- IEC 61000-4-5（雷电）45A（8/20μs）
- IEC 61000-4-2（ESD）抗扰度测试
应用领域
- 计算机
- 手机及配件
- 数码相机
- 个人数字助理
