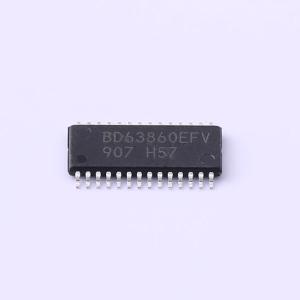

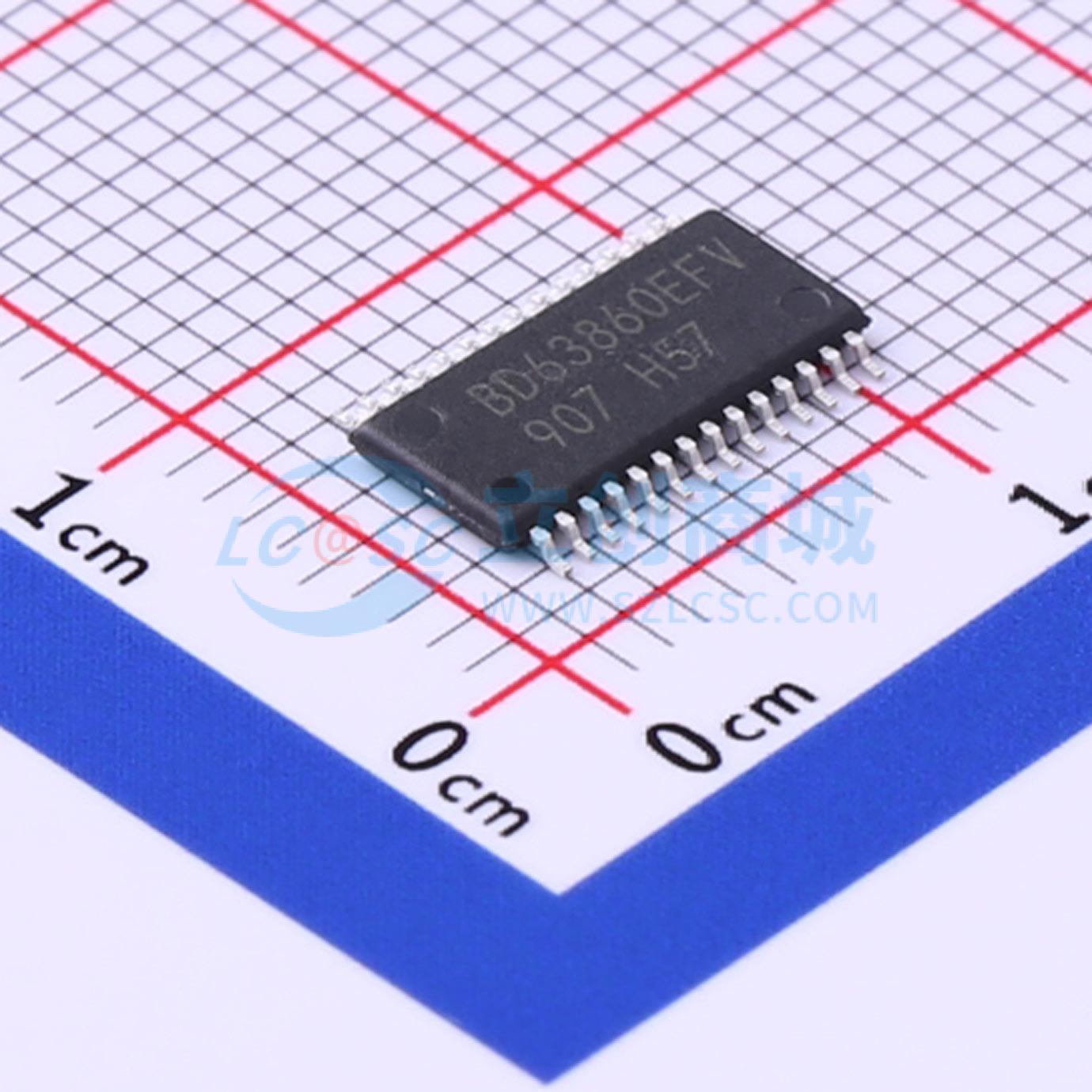

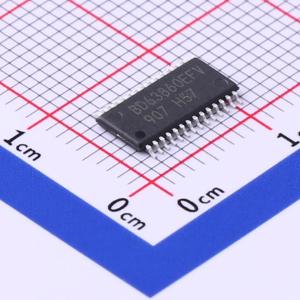

BD63860EFV-E2
BD63860EFV-E2
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BD63860EFV是一款高级步进电机驱动器，内置3位DAC，旨在以八细分模式驱动双极步进电机。该IC具备多个集成保护电路，由于其低导通电阻DMOS输出晶体管和高散热功率封装，实现了出色的散热性能。该IC的最大输入电压额定值为36 V，最大输出电流额定值为2.5 A，采用恒流PWM控制，支持整步、半步、四分之一步和八分之一步励磁模式。此外，电流衰减模式可自由设置为快速和慢速衰减的比例，使该IC能够适应每个电机的最佳控制条件。单电源配置便于在应用中进行设计和布局。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD63860EFV-E2
- 商品编号
- C600853
- 商品封装
- HTSSOP-28-EP
- 包装方式
- 编带
- 商品毛重
- 0.296克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 16V~28V | |
| 输出电流 | 1.7A | |
| 驱动类型 | 双极驱动 |
| 属性 | 参数值 | |
|---|---|---|
| 步长细分 | 8 | |
| 集成开关 | 是 | |
| 导通电阻 | 800mΩ | |
| 工作温度 | -25℃~+85℃ |
商品概述
BD63860EFV是一款高级步进电机驱动器，内置3位DAC，旨在以八细分模式驱动双极步进电机。该IC具备多个集成保护电路，由于其低导通电阻DMOS输出晶体管和高散热功率封装，实现了出色的散热性能。该IC的最大输入电压额定值为36 V，最大输出电流额定值为2.5 A，采用恒流PWM控制，支持整步、半步、四分之一步和八分之一步励磁模式。此外，电流衰减模式可自由设置为快速和慢速衰减的比例，使该IC能够适应每个电机的最佳控制条件。单电源配置便于在应用中进行设计和布局。
商品特性
- 单电源输入（Vin最大值36 V）
- 额定输出电流：2.5 A（峰值）
- 低导通电阻DMOS输出（上下FET总电阻0.8 Ω）
- 串行/时钟输入驱动模式（集成转换器电路）
- PWM恒流控制（固定斩波频率）
- 内置尖峰噪声消除功能（无需外部噪声滤波器）
- 整步、半步、四分之一步和八分之一步功能
- 自动衰减模式
- 电流衰减模式切换功能（线性可变快速/慢速衰减比例）
- 正反转切换功能
- 节能功能
- 内置逻辑输入下拉电阻
- 上电复位功能
- 热关断电路（TSD）
- 过流保护电路（OCP）
- 欠压锁定电路（UVLO）
- 过压锁定电路（OVLO）
- 防幽灵电源功能（防止电源断开时出现故障）
- 微型、超薄、高散热（外露金属型）HTSSOP封装
应用领域
- 激光打印机
- 多功能打印机
- 喷墨打印机
- 扫描仪
- 迷你打印机
- 数码复合机
- 照片打印机
