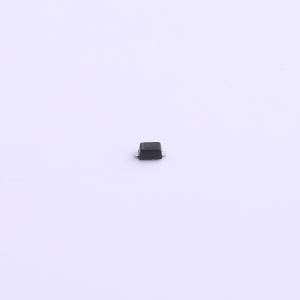

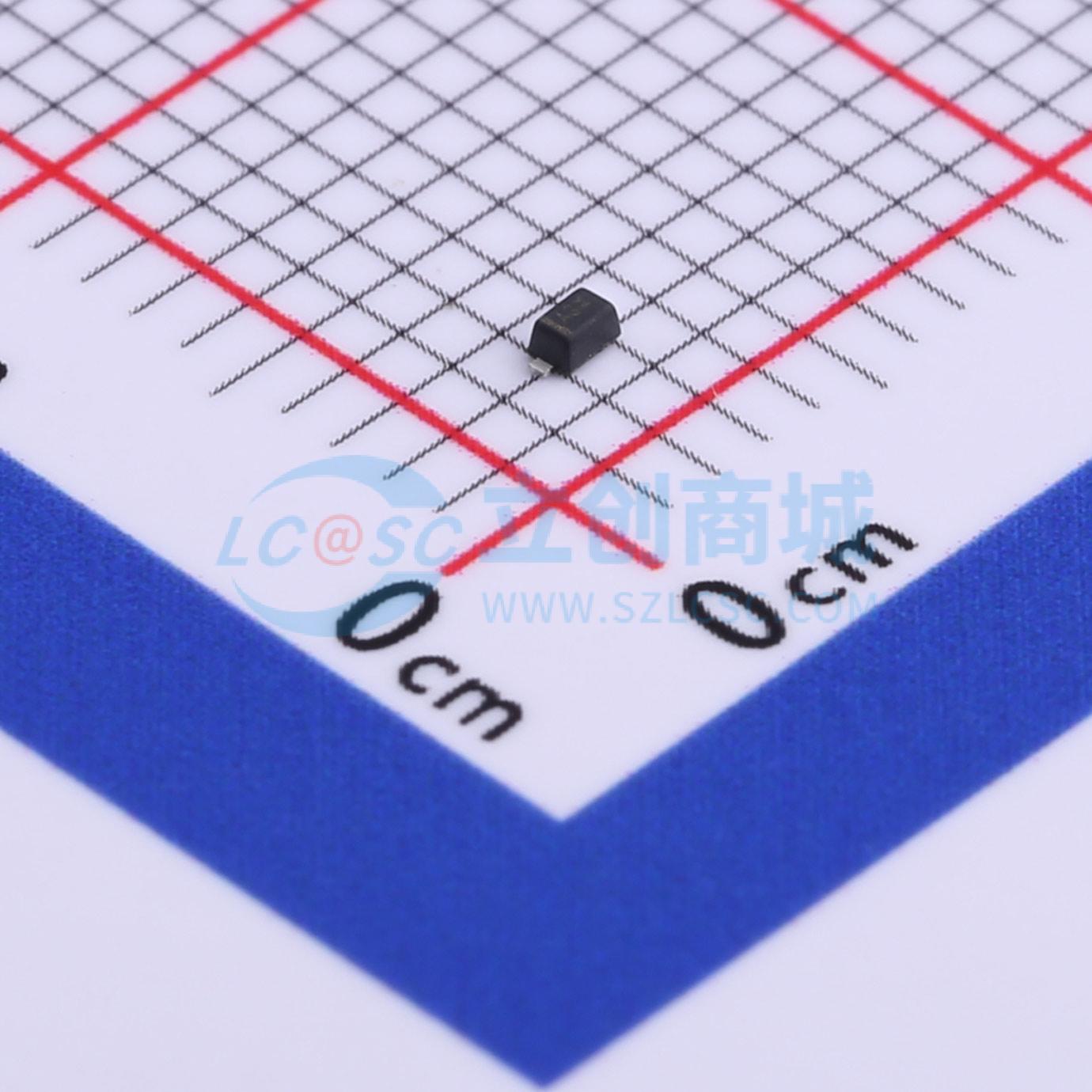

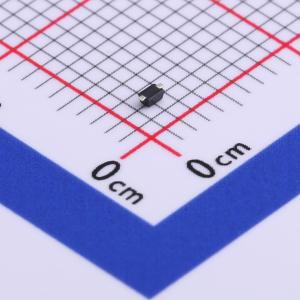

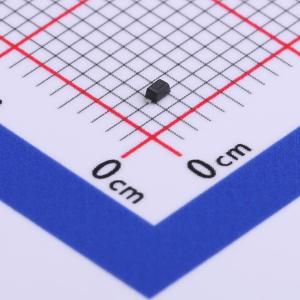

温馨提醒：图片仅供参考，商品以实物为准
BSD5A051U
TVS 5V截止 峰值浪涌电流：3.5A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SOD-523 VRWM=5V Unipolar ESD接触±8KV 空气±15KV 信号口/IO口等
- 品牌名称
- BORN(伯恩半导体)
- 商品型号
- BSD5A051U
- 商品编号
- C600813
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 13V | |
| 峰值脉冲电流(Ipp) | 3.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 45W@8/20us | |
| 击穿电压(VBR) | 7.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.6pF |
商品特性
- 72瓦峰值脉冲功率（脉冲时间tp = 8/20微秒）
- 单向配置
- 固态硅雪崩技术
- 低钳位电压
- 低泄漏电流
- 低电容（典型结电容Cj = 0.7皮法）
- IEC 61000 - 4 - 2标准下，接触放电±15千伏，空气放电±20千伏
- IEC 61000 - 4 - 4（电快速瞬变脉冲群）40安（5/50纳秒）
- IEC 61000 - 4 - 5（雷击浪涌）4安（8/20微秒）
应用领域
- 手机及配件
- 基于微处理器的设备
- 个人数字助理（PDA）
- 笔记本电脑、台式电脑和服务器
- 便携式仪器
