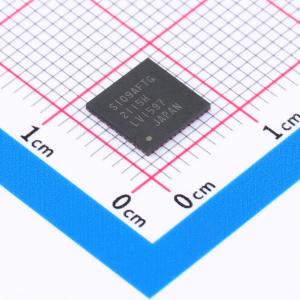

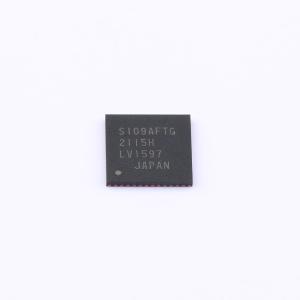

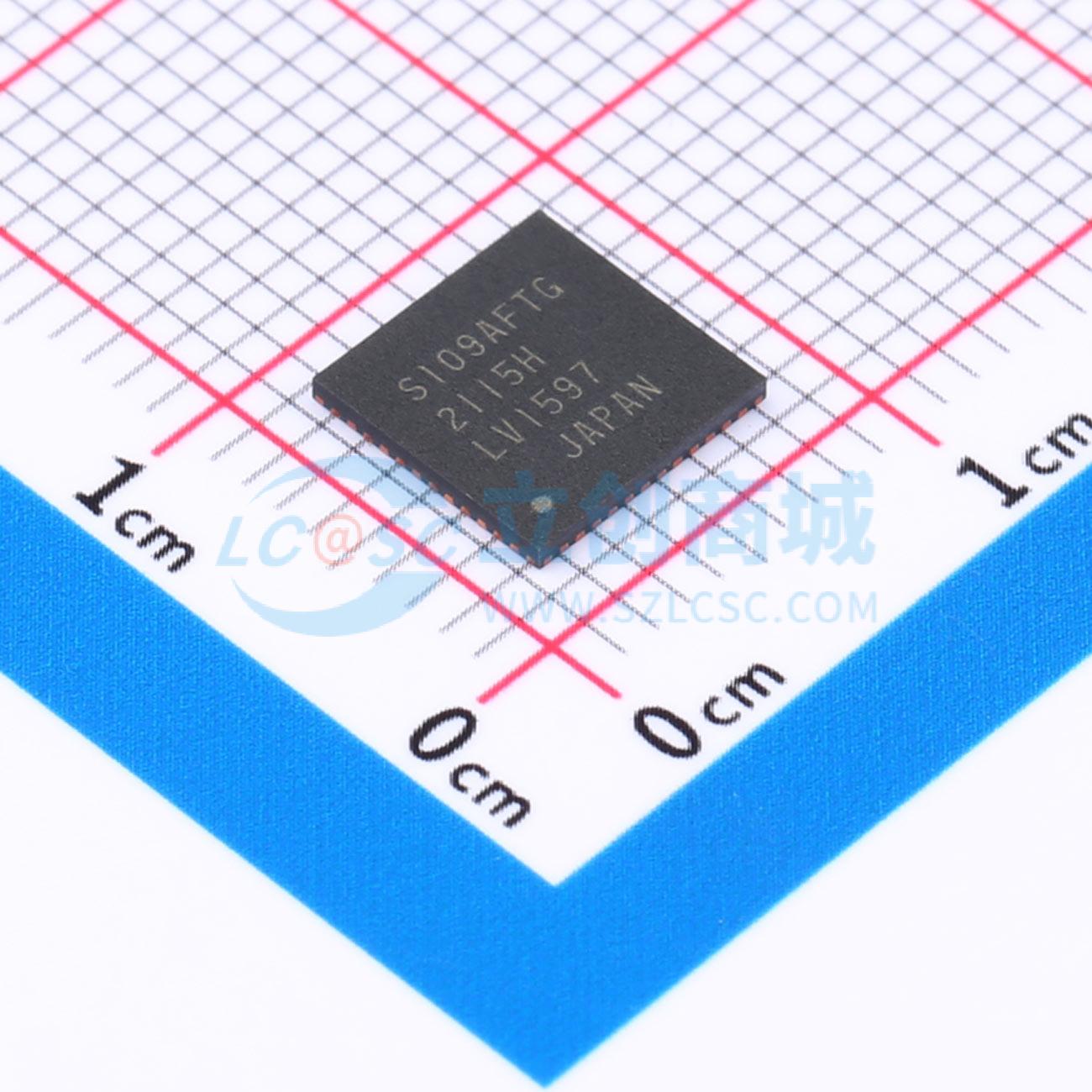

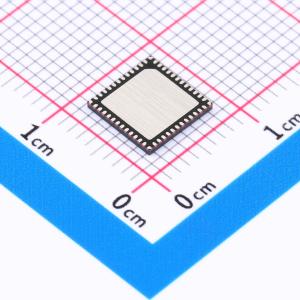

TB67S109AFTG(OSQEL)

TB67S109A是一款采用PWM斩波器的两相双极步进电机驱动器，内置时钟解码器。采用BiCD工艺制造，额定值为50 V/4.0 A。

• 采用BiCD工艺的集成单芯片IC。
• 能够控制1台双极步进电机。
• PWM控制的恒流驱动。
• 支持整步、半步、1/4步、1/8步、1/16步、1/32步运行。
• 低导通电阻（高端 + 低端 = 0.49Ω（典型值））MOSFET输出级。
• 高效电机电流控制机制（先进动态混合衰减）
• 错误检测（TSD/ISD）信号输出功能
• 内置错误检测电路（热关断（TSD）、过流关断（ISD）和上电复位（POR））
• 内置用于内部电路的VCC稳压器。
• 电机的斩波频率可通过外部电阻和电容进行定制。
• 多种封装形式 TB67S109AFTG：P-WQFN48-0707-0.50-003 TB67S109AFNG：HTSSOP48-P-300-0.50
