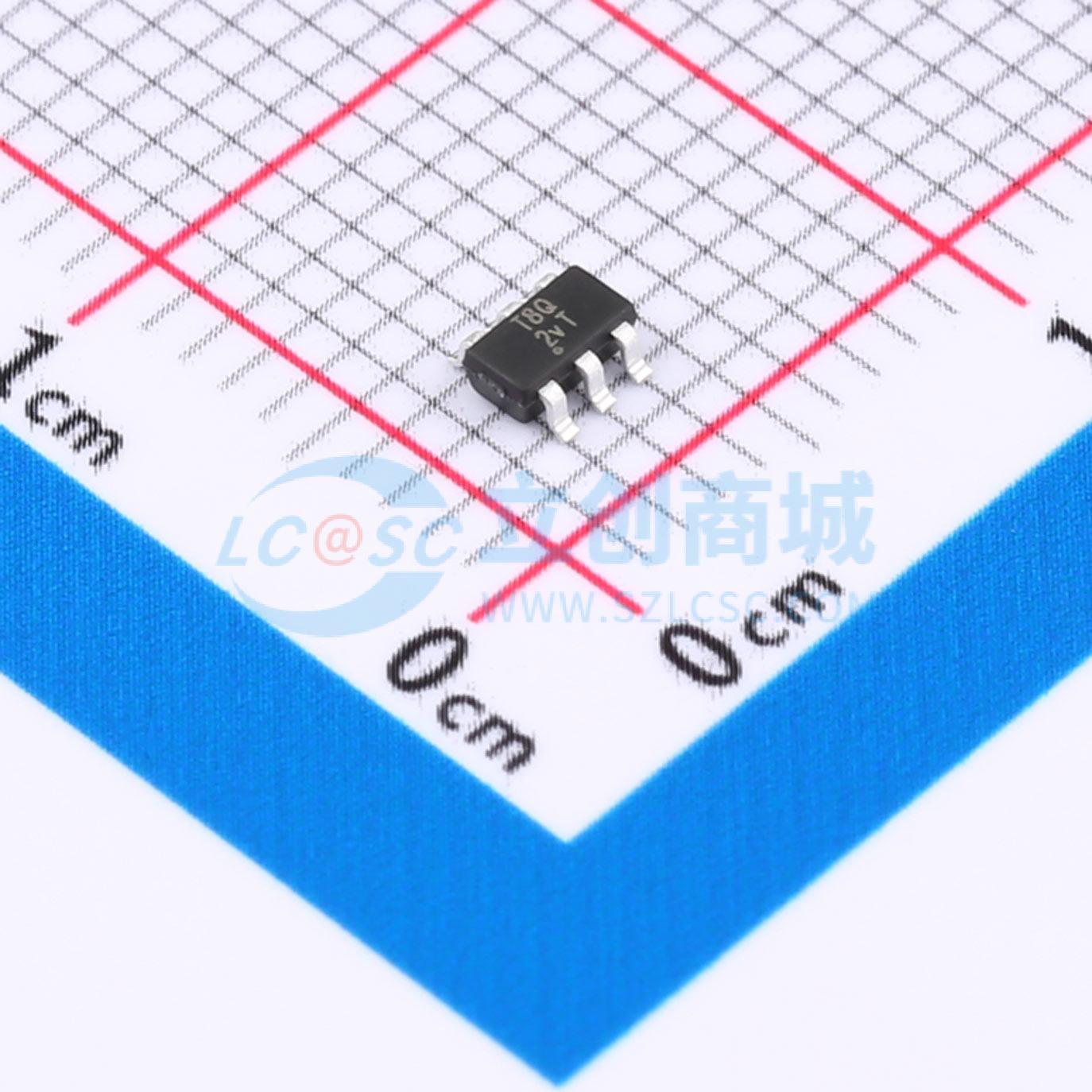

温馨提醒：图片仅供参考，商品以实物为准
AP74700QW6-7
AP74700QW6-7
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DiODEsTM AP74700G是一款符合汽车应用标准的理想二极管MOSFET控制器，当与合适的外部N沟道功率MOSFET配合使用时，它能在单向电源路径以及反向电压情况下提供正向压降仅20mV的低损耗整流器。AP74700Q支持3.2V至65V的宽输入工作范围，可控制多种常见的直流母线电压，如12V、24V或更高电压的汽车电池系统。支持3.2V输入电压满足汽车系统在严重冷启动时的需求
- 品牌名称
- DIODES(美台)
- 商品型号
- AP74700QW6-7
- 商品编号
- C5381661
- 商品封装
- SOT-26
- 包装方式
- 编带
- 商品毛重
- 0.062克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 高边 | |
| 负载类型 | MOSFET | |
| 灌电流(IOL) | 1.85A | |
| 拉电流(IOH) | 11mA | |
| 工作电压 | 4V~60V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 1.4us | |
| 下降时间(tf) | 450ns | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 1.3V~2.9V | |
| 输入低电平(VIL) | 600mV~1.45V | |
| 静态电流(Iq) | 80uA |
