温馨提醒：图片仅供参考，商品以实物为准

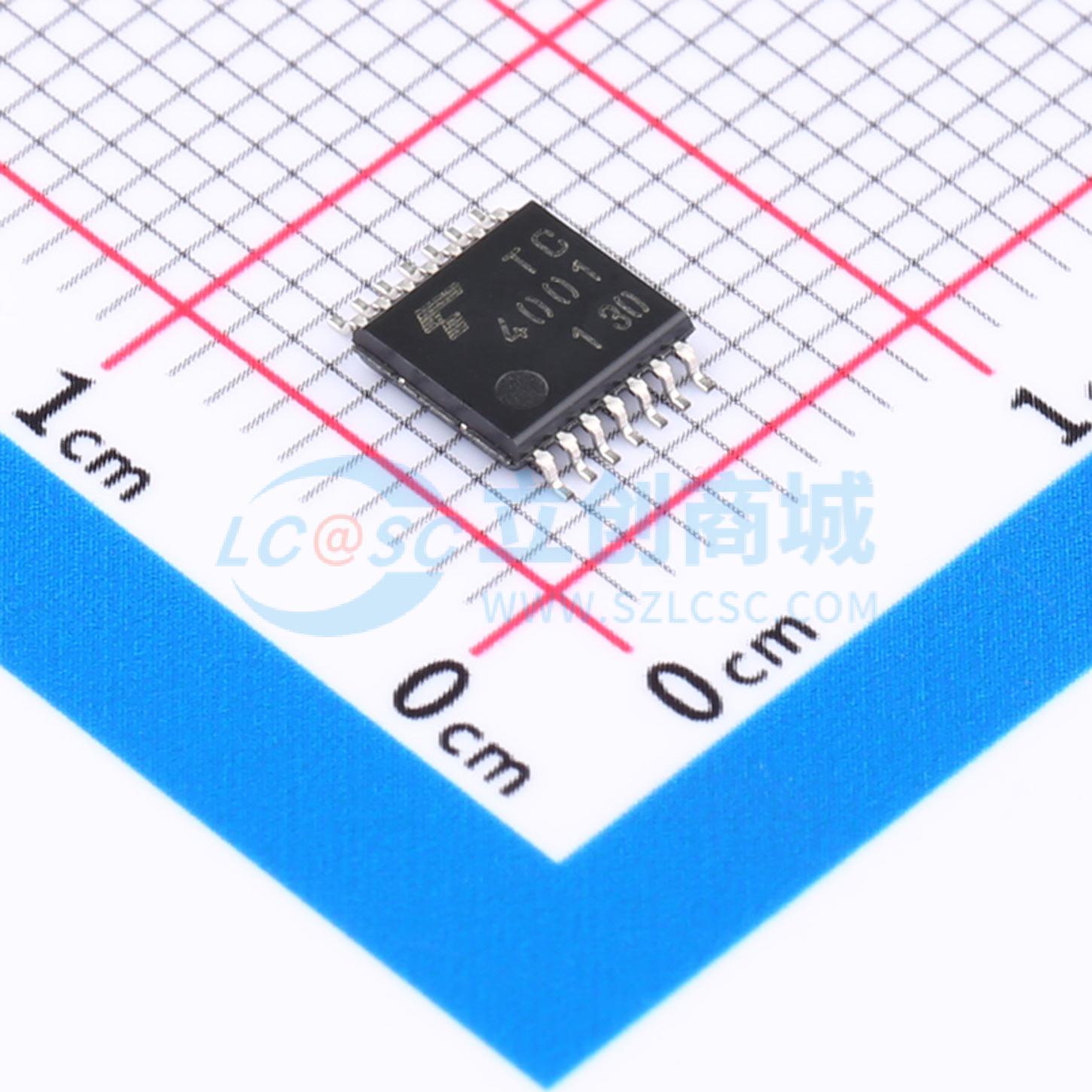

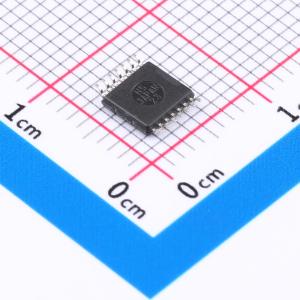

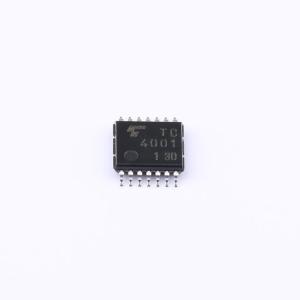

TC4001BFT(EL,N)
四路2输入或非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是2输入正或非门。由于这些门的输出配备了缓冲器，输入/输出传输特性得到改善，并且由于负载电容增加而导致的传输时间变化保持在最小。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TC4001BFT(EL,N)
- 商品编号
- C5381641
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.136克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 通道数 | 4 | |
| 工作电压 | 3V~18V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 12mA | |
| 拉电流(IOH) | 9mA | |
| 输入高电平(VIH) | 11V；7V；3.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.5V；3V；4V | |
| 输出高电平(VOH) | 14.95V；9.95V；4.95V | |
| 输出低电平(VOL) | 50mV | |
| 系列 | TC4001B | |
| 传播延迟(tpd) | 25ns@15V,50pF | |
| 工作温度 | - | |
| 输入通道数 | 2 | |
| 功能特性 | - |
