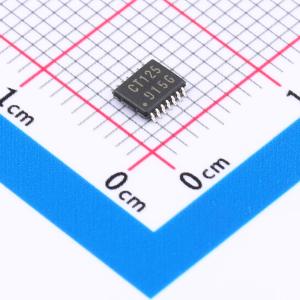

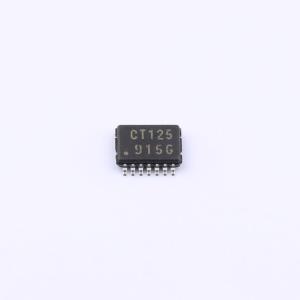

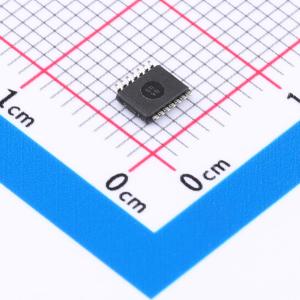

TC74VHCT125AFK(E,K)
四路总线缓冲器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是高速CMOS四总线缓冲器，采用硅栅MOS技术制造。能实现与等效双极肖特基TTL类似的高速运行，同时保持CMOS的低功耗。TC74VHCT125A需要将三态控制输入G(overline)设置为高电平，以使输出进入高阻抗状态；而TC74VHCT126A需要将控制输入G设置为低电平，以使输出进入高阻抗状态。输入电压与TTL输出电压兼容。该器件可用作3.3V至5V系统接口的电平转换器。输入保护和输出电路确保在不考虑电源电压的情况下，0至5.5V的电压可施加到输入和输出引脚。其结构可防止因电源和输入/输出电压不匹配（如电池备份、热板插入等）而导致的器件损坏。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TC74VHCT125AFK(E,K)
- 商品编号
- C5381655
- 商品封装
- VSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.095克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输出类型 | 三态 | |
| 工作电压 | 4.5V~5.5V | |
| 元件数 | 4 | |
| 灌电流(IOL) | 8mA |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74VHCT | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 4uA | |
| 传播延迟(tpd) | 3.8ns@5V,50pF |
