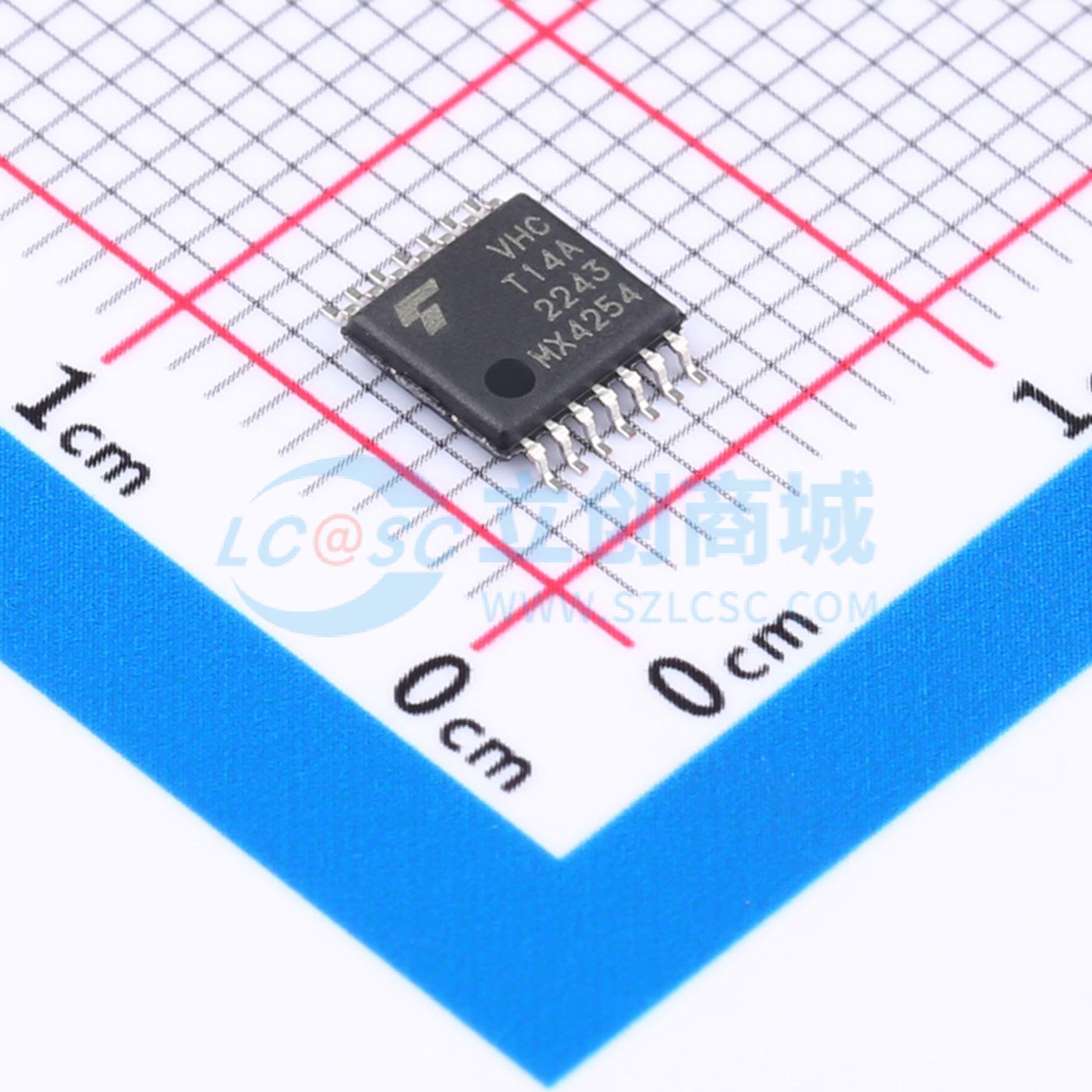

温馨提醒：图片仅供参考，商品以实物为准

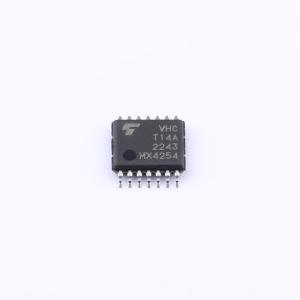

74VHCT14AFT
CMOS数字集成电路六施密特反相器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款采用硅栅C2MOS技术制造的先进高速CMOS施密特反相器。它在保持CMOS低功耗的同时，实现了与等效双极肖特基TTL相似的高速运行。引脚配置和功能与74VHC04FT相同，但输入具有迟滞特性，凭借其施密特触发功能，可作为接收缓慢输入信号的线路接收器。输入电压与TTL输出电压兼容。该器件可用作3.3V至5V系统接口的电平转换器。输入保护和输出电路确保在不考虑电源电压的情况下，可在输入和输出引脚施加0至5.5V的电压。这种结构可防止因电源与输入/输出电压不匹配（如电池备份、热板插入等）而导致的器件损坏。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- 74VHCT14AFT
- 商品编号
- C5381637
- 商品封装
- TSSOP-14B
- 包装方式
- 编带
- 商品毛重
- 0.255克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 通道数 | 6 | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 2.1V | |
| 输入低电平(VIL) | 500mV | |
| 输出高电平(VOH) | 4.4V；3.94V | |
| 低电平范围(VOL) | 360mV；100mV | |
| 传播延迟(tpd) | 5ns@5.0V,50pF | |
| 系列 | 74VHCT | |
| 工作温度 | -40℃~+125℃ |
