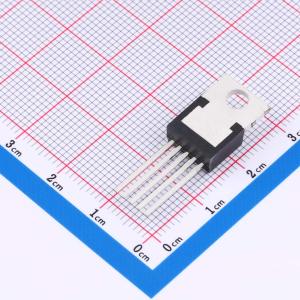

温馨提醒：图片仅供参考，商品以实物为准

LM2575GT-12

1A,52kHz,降压开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM2575系列是单片集成电路,设计用于降压DC/DC转换器,能够驱动1A负载,无需额外的晶体管。该器件具有内部补偿功能,可在没有外部设计的情况下实现良好的线路和负载调节特性。
品牌名称: HTC
商品型号: LM2575GT-12
商品编号: C596347
商品封装: TO-220-5L
包装方式: 管装
商品毛重: 2.79克(g)

商品参数

商品概述

LM2575系列是专为降压型DC/DC转换器设计的单片集成电路，无需额外晶体管即可驱动1A负载，节省了电路板空间。外部关断功能由逻辑电平控制，使电路进入待机模式。内部补偿实现了反馈控制，具有良好的线性和负载调节特性，无需进行外部设计。保护功能方面，热关断可防止电路在过热运行时损坏，电流限制可防止输出开关过流运行。若出现限流情况，且反馈电压（VFB）降至标称输出电压的40%，则开关频率将降低。固定输出电压版本包括3.3V、5V、12V器件，可调版本的输出电压范围为1.23V至37V。该芯片提供标准的5引脚TO - 220、TO - 263和SOP - 8PP封装。

商品特性

3.3V、5.0V、12V及可调输出版本
可调版本输出电压范围
宽输入电压范围
保证1A输出电流
52kHz固定频率内部振荡器
电压模式非同步PWM控制
开/关关断控制输入
热关断和电流限制保护
SMD封装的湿度敏感度等级为3级

应用领域

简单高效的降压（Buck）稳压器
线性稳压器的高效预稳压器
板载开关稳压器
正转负转换器（降压 - 升压）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	40V
	输出电压	12V
	输出电流	1A
	开关频率	52kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	5mA
	开关管(内置/外置)	内置
	输出类型	固定
