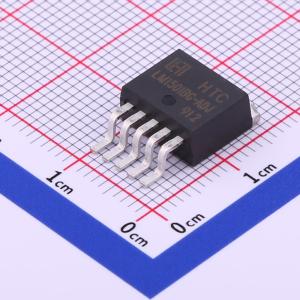

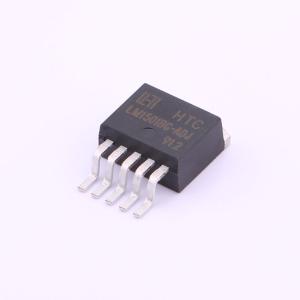

温馨提醒：图片仅供参考，商品以实物为准

LM1501BGR-ADJ

5A,300kHz降压开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM1501BG系列稳压器是单片集成电路,提供所有降压开关稳压器所需的主动功能,能够驱动5A负载,具有出色的线路和负载调节性能。这些设备提供3.3V、5V、12V和可调输出版本,需要最少的外部组件,包括内部频率补偿和固定频率振荡器。工作频率为300KHz,允许使用比低频开关稳压器更小的滤波元件。
品牌名称: HTC
商品型号: LM1501BGR-ADJ
商品编号: C596348
商品封装: TO-263-5
包装方式: 编带
商品毛重: 1.797克(g)

商品参数

商品概述

LM1501BG 系列稳压器是单片集成电路，可为降压开关稳压器提供所有有源功能，能够驱动 5A 负载，具备出色的线性和负载调节能力。这些器件提供 3.3V、5V、12V 固定输出电压版本以及可调输出版本。这些稳压器所需的外部元件数量最少，使用简单，并且内置了频率补偿和固定频率振荡器。LM1501BG 系列的开关频率为 300kHz，因此与低频开关稳压器相比，所需的滤波元件尺寸更小。

其他特性包括：在指定的输入电压和输出负载条件下，输出电压保证 ±4% 的容差，振荡器频率保证 ±15% 的容差。具备外部关断功能，典型待机电流为 80μA。自保护特性包括用于输出开关的两级降频限流功能，以及在故障条件下实现全面保护的过温关断功能。

商品特性

3.3V、5V、12V 及可调输出版本
可调版本的输出电压范围
保证 5A 输出负载电流
输入电压范围高达 40V
300kHz 固定频率内部振荡器
出色的线性和负载调节能力
热关断和限流保护

应用领域

简单高效的降压稳压器
板载开关稳压器
正转负转换器

数据手册PDF

放大查看下载PDF

优惠活动

9.8折

购买数量

(800个/圆盘，最小起订量 1 个)

个

起订量：1 个800个/圆盘

总价金额：

￥ 0.00

近期成交10单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	40V
	输出电压	1.23V~37V
	输出电流	5A
	开关频率	300kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	5mA
	开关管(内置/外置)	内置
	输出类型	可调
