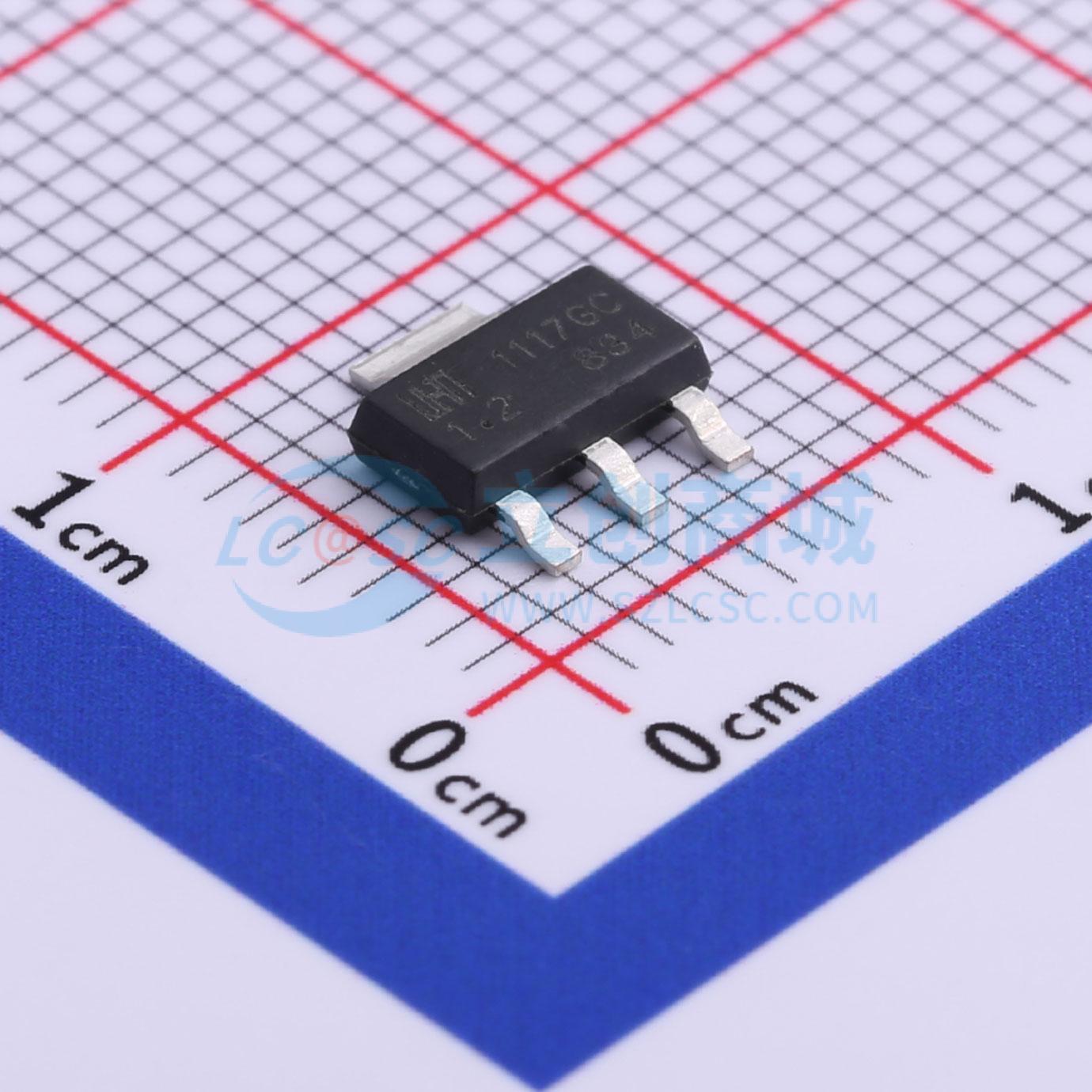

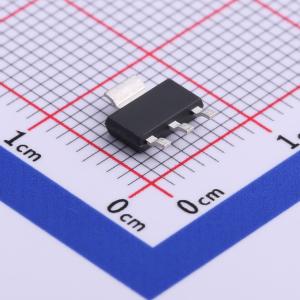

温馨提醒：图片仅供参考，商品以实物为准

LM1117GS-1.2

1A LDO电压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款低功耗正电压调节器，可满足1A输出电流。该产品非常适合用于电池供电应用、SCSI总线的有源终端和便携式计算机。具有极低的静态电流和极低的压降电压，满载时为1.2V，并随输出电流的减小而降低。提供可调或固定的1.2V、1.5V、1.8V、2.5V、3.3V和5.0V输出电压。采用3引脚表面贴装封装SOT-223-3L。为保证输出稳定性，需要10μF或更大的输出电容。
品牌名称: HTC
商品型号: LM1117GS-1.2
商品编号: C596349
商品封装: SOT-223-3L
包装方式: 编带
商品毛重: 0.179克(g)

商品参数

商品概述

LM1117GS是一款低功耗正电压稳压器，设计用于满足1A输出电流需求。该器件是电池供电应用、SCSI总线有源终端以及便携式计算机的理想选择。LM1117GS的特点是静态电流极低，满载时的压差电压仅为1.2V，且随着输出电流的减小而降低。LM1117GS有可调输出电压版本，也有固定输出电压为1.2V、1.5V、1.8V、2.5V、3.3V和5.0V的版本。LM1117GS采用3引脚表面贴装封装SOT - 223 - 3L。与大多数其他稳压器电路一样，为保证LM1117GS输出稳定，需要使用10μF或更大的输出电容。

商品特性

输出电流高达1A
输出电流下的压差电压为1.2V
三端可调(ADJ)或固定输出电压为1.2V、1.5V、1.8V、2.5V、3.3V和5.0V
线性调整率典型值为0.1%
负载调整率典型值为0.2%
内置过流和过热保护
表面贴装封装SOT - 223 - 3L
湿度敏感度等级3

应用领域

有源SCSI终端
便携式/台式/笔记本电脑
高效线性稳压器
开关电源后置稳压器
主板时钟电源
磁盘驱动器电池充电器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 5 个)

个

起订量：5 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	12V
	输出电压	1.2V
	输出电流	1A
	电源纹波抑制比(PSRR)	75dB@(120Hz)
	压差	1.3V@(1A)

	属性	参数值
	静态电流(Iq)	5mA
	噪声	0.003%Vout
	特性	过流保护；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
