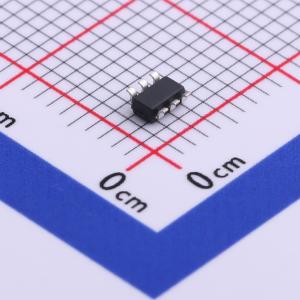

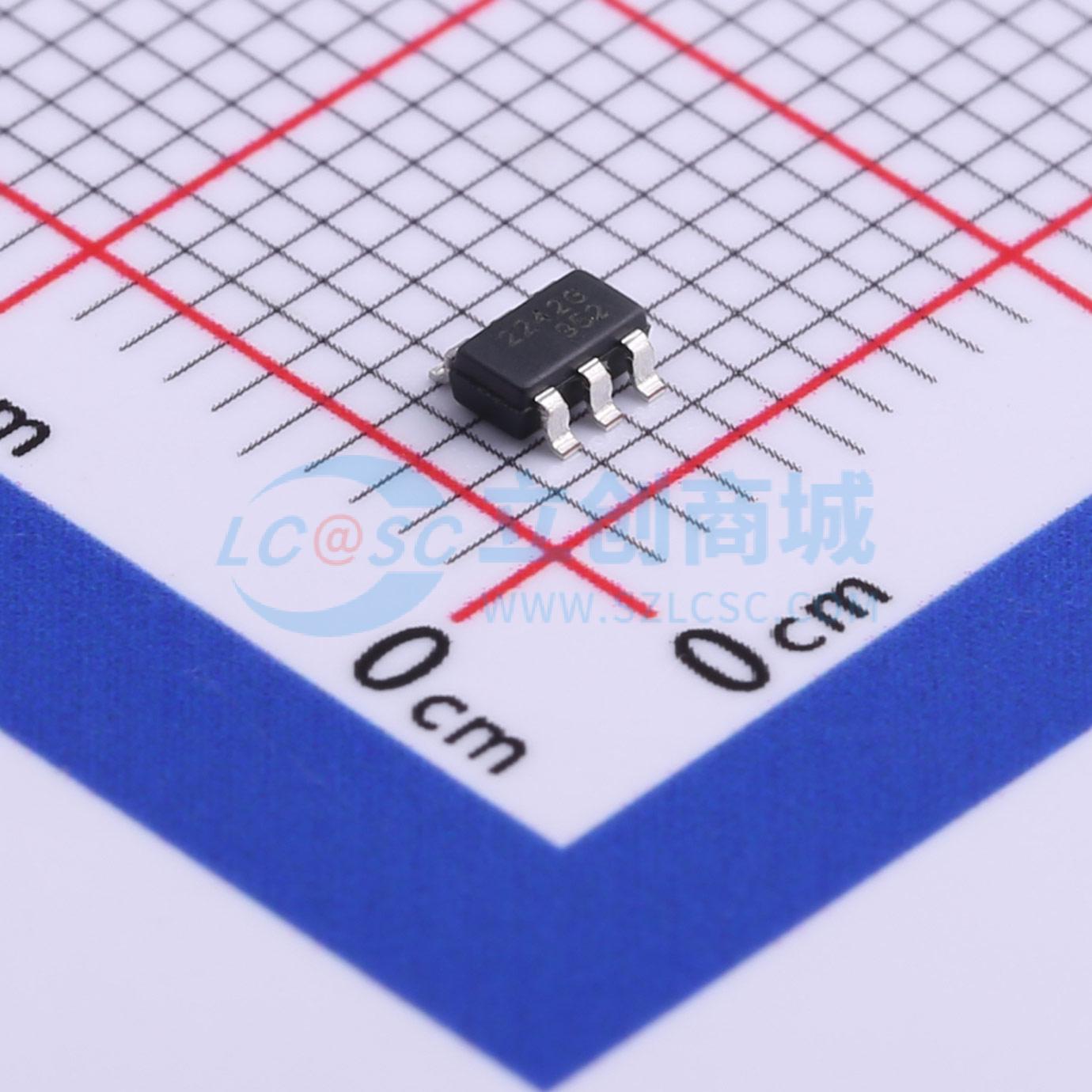

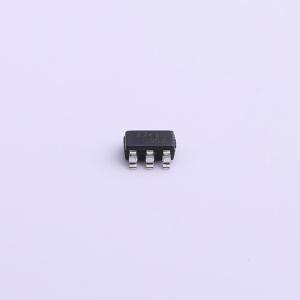

TJ2242GSF6

TJ2242 单通道高边MOSFET开关，支持可调电流限制和电路保护

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TJ2242是一款单通道高侧MOSFET开关，专为需要电路保护的可调限流电源分配而优化。TJ2242系列支持以下USB要求。TJ2242系列可以提供高达2.25A的电流，满足USB下游设备的需求。最大连续电流会根据封装类型和环境温度的不同而有所差异。开关的低导通电阻符合USB电压降要求。标志输出向本地USB控制器指示故障状态。软启动功能防止在总线供电应用中启用开关时上游端口出现瞬态电压下降。欠压锁定（UVLO）功能会在输入电压有效前禁用输出开关。自动放电功能在TJ2242关闭时快速将VOUT降至地电平。此外，TJ2242还包括热关断功能，以防止大电流负载导致开关失效，以及反向电流保护电路，防止从VOUT引脚到VIN引脚的反向电流。
品牌名称: HTC
商品型号: TJ2242GSF6
商品编号: C596350
商品封装: SOT-23-6L
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

TJ2242是单通道高端MOSFET开关，针对需要电路保护的可调限流配电进行了优化。TJ2242系列支持以下USB要求。TJ2242系列可根据USB下游设备的需求提供高达2.25A的电流。最大连续电流会因封装类型和环境温度而异。开关的低导通电阻满足USB电压降要求。标志输出向本地USB控制器指示故障状态。软启动功能可防止在总线供电应用中启用开关时上游端口出现瞬态电压降。欠压锁定（UVLO）功能会在输入电压无效时禁用输出开关。当TJ2242关闭时，自动放电功能可迅速将VOUT降至地电平。此外，TJ2242还具备热关断功能，可防止因大电流负载导致开关故障，以及反向电流保护电路，可防止电流从VOUT引脚流向VIN引脚。

商品特性

2.8V至5.5V工作范围
可调电流限制：200mA至2.25A（典型值）
折返式短路保护
典型导通状态供电电流130μA
最大待机供电电流5μA
独立的开漏故障标志引脚
热关断保护
欠压锁定（UVLO）
输出自动放电功能
反向电流保护

应用领域

USB外设
通用电源开关
ACPI电源分配
笔记本电脑
个人数字助理（PDA）
热插拔电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	高电平有效

	属性	参数值
	最大连续电流	2.25A
	工作电压	2.8V~5.5V
	工作温度	-
	特性	过热保护(OTP)；短路保护(SCP)；欠压保护(UVP)
