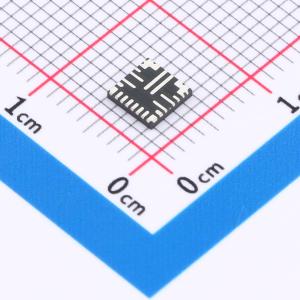

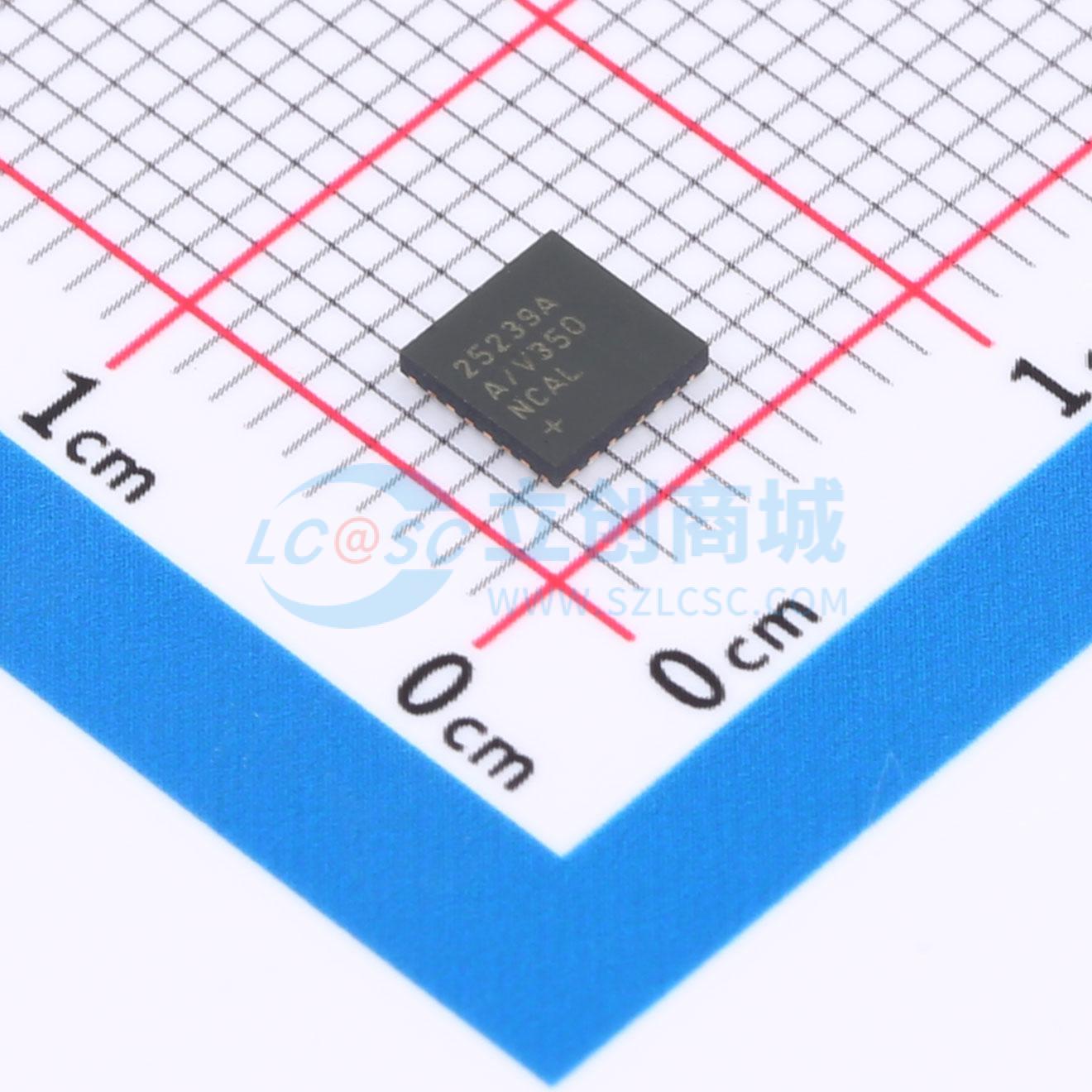

温馨提醒：图片仅供参考，商品以实物为准

MAX25239AFFA/VY+

汽车级2V至36V，6A升降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX25239/MAX25240 是小型同步升降压转换器,具有集成的 H 桥开关。这些 IC 提供固定输出调节电压和外部可调输出电压（3V 至 20V 范围）。典型输入电流限制选项为 8.2A 和 10A,支持高达 6A 的连续负载电流。输入电压范围为 2V 至 36V,支持冷启动条件。开关频率选项包括 2.1MHz、400kHz 和 200kHz。具有低静态电流、短路保护、过压保护和热关断保护等功能。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX25239AFFA/VY+
商品编号: C5374756
商品封装: FC2QFN-22(4.3x4.3)
包装方式: 编带
商品毛重: 0.02克(g)

商品参数

商品概述

MAX25239/MAX25240是小型同步升降压转换器，集成了H桥开关。这些IC可提供固定输出稳压电压，以及3V至20V范围内的外部可调输出电压，输入电压可高于、低于或等于输出稳压电压。该IC典型的输入电流限制选项为8.2A和10A，根据输入 - 输出电压比和工作频率，可支持高达6A的连续负载电流。其输入电压范围宽，为2V至36V。

商品特性

2V至36V工作输入电压范围，允许在冷启动条件下工作，可承受高达42V的输入瞬变，使能（EN）引脚兼容高达42V的电压
典型输入电流限制为8.2A/10A
固定和可调输出电压选项
-40℃至+125℃ 1级汽车温度范围
集成FET H桥架构
2.1MHz/400kHz/200kHz开关频率选项
锁相环（PLL）频率同步
热增强型22引脚FC2QFN封装

应用领域

高级驾驶辅助系统（ADAS）电子控制单元（ECU）
信息娱乐系统
车身电子系统
启停系统
负载点电源

数据手册PDF

放大查看下载PDF

优惠活动

8.9折

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	2V~36V
	输出电压	3V~20V
	输出电流	6A
	开关频率	2.1MHz；200kHz；400kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	95uA
	开关管(内置/外置)	内置
	输出类型	可调
