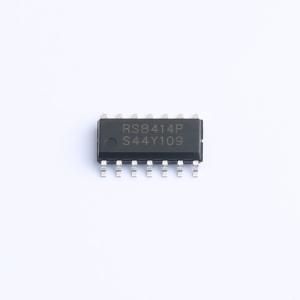

RS8414PXP
高压通用放大器RS8414P
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RS841XP系列产品支持高电压（36V）工作和轨到轨输出，具备出色的速度/功耗比，提供1.2MHz的出色带宽和0.67V/μs的压摆率。这些运算放大器具有单位增益稳定性，且输入偏置电流极低。该器件在高达300pF的电容下能保持稳定
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS8414PXP
- 商品编号
- C5372625
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.176克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 1.2MHz | |
| 输入失调电压(Vos) | 1.5mV | |
| 输入失调电压温漂(Vos TC) | 3uV/℃ | |
| 压摆率(SR) | 670V/ms | |
| 输入偏置电流(Ib) | 60pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 60pA | |
| 噪声密度(eN) | 45nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 110dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 350uA | |
| 输出电流 | 80mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 3V~36V | |
| 双电源(Vee~Vcc) | -18V~-1.5V；1.5V~18V |
商品概述
RS841XP系列产品支持高电压（36V）工作和轨到轨输出，具备出色的速度/功耗比，提供了1.2MHz的出色带宽和0.67V/µs的压摆率。这些运算放大器具有单位增益稳定性，且输入偏置电流极低。 该器件在高达300pF的电容下能保持稳定。输入可在负电源轨以下100mV至正电源轨以下2V的范围内正常工作。RS841XP系列运算放大器在3V至36V单电源或±1.5V至±18V双电源供电、-40℃至+125℃的全温度范围内均可正常工作。
商品特性
- 高增益带宽：1.2MHz
- 输入失调电压：±1.5mV（25℃时最大值）
- 静态电流：150µA/放大器
- 轨到轨输出，共模输入电压范围包含地
- 电源范围：+3V至±36V
- 最高可在+125℃下工作
- 微型封装：SOT23 - 5
应用领域
- 传感器、光电二极管放大
- 有源滤波器
- 测试设备、驱动A/D转换器
