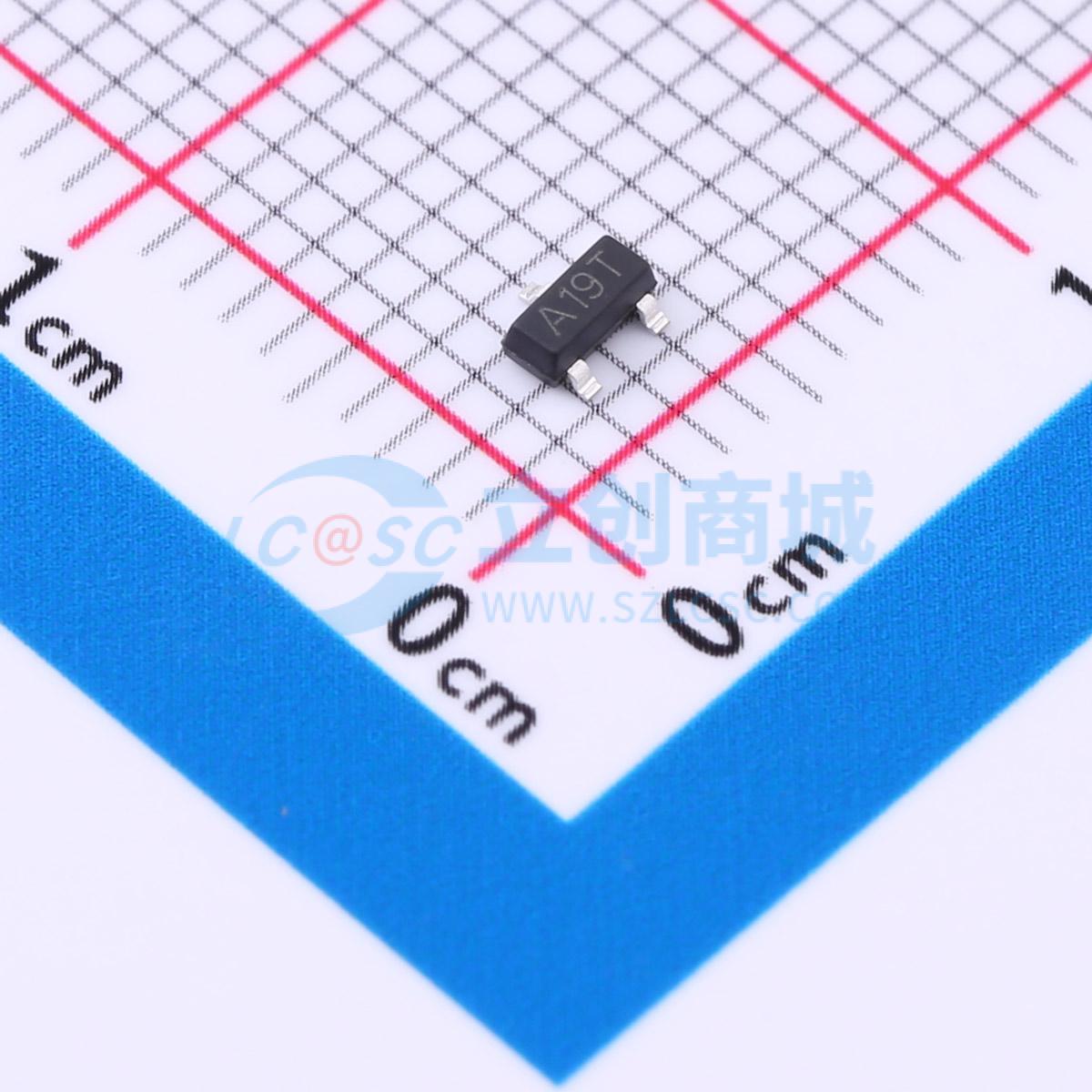

温馨提醒：图片仅供参考，商品以实物为准
AO3401
耐压:30V 电流:4.2A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：VDS = -30V，ID = -4.2A。 RDS(ON) < 90mΩ（VGS = -2.5V时）。 RDS(ON) < 75mΩ（VGS = -4.5V时）。 RDS(ON) < 55mΩ（VGS = -10V时）。应用：负载/电源开关。 接口开关
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- AO3401
- 商品编号
- C5370945
- 商品封装
- SOT-23-3
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 4.2A | |
| 导通电阻(RDS(on)) | 55mΩ@10V,4.2A | |
| 耗散功率(Pd) | 1.2W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 700mV | |
| 栅极电荷量(Qg) | 8.5nC | |
| 输入电容(Ciss) | 880pF@15V | |
| 反向传输电容(Crss) | 65pF@15V | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 漏源电压（Vds）=60V，漏极电流（ID）=53A
- 栅源电压（Vgs）=10V时，导通电阻RDS(ON)≤12mΩ
- 栅源电压（VGS）=4.5V时，导通电阻RDS(ON)≤17mΩ
应用领域
- 负载开关
- 脉宽调制（PWM）应用
- 电源管理
