温馨提醒：图片仅供参考，商品以实物为准

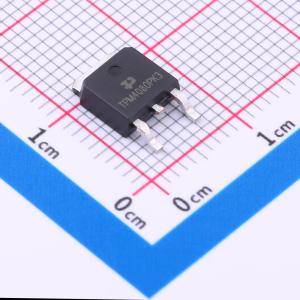

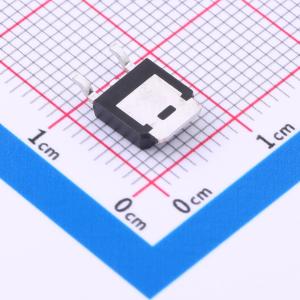

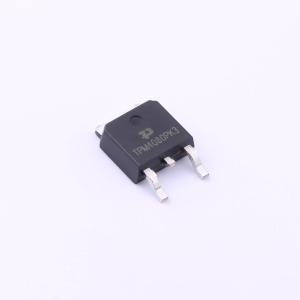

TPM4080PK3
耐压:40V 电流:80A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：VDS = -40V。 ID = -80A。 RDS(ON) < -10mΩ @ VGS = -10V (Type:6.5mΩ)。应用：负载/电源开关。 接口开关
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPM4080PK3
- 商品编号
- C5370998
- 商品封装
- TO-252-3L
- 包装方式
- 编带
- 商品毛重
- 0.83克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 80A | |
| 导通电阻(RDS(on)) | 6.5mΩ@10V,12A | |
| 耗散功率(Pd) | 52.1W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.2V | |
| 栅极电荷量(Qg) | 27.9nC | |
| 输入电容(Ciss) | 6.5nF@20V | |
| 反向传输电容(Crss) | 605pF@20V | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 高速开关
- 小栅极电荷：QSW = 8.2 nC（典型值）
- 低漏源导通电阻：RDS(ON) = 24 mΩ（典型值）（VGS = 10 V）
- 低泄漏电流：IDSS = 10 μA（最大值）（VDS = 200 V）
- 增强型：Vth = 2.0 至 4.0 V（VDS = 10 V，ID = 1.0 mA）
应用领域
- 高效 DC-DC 转换器
- 开关稳压器
