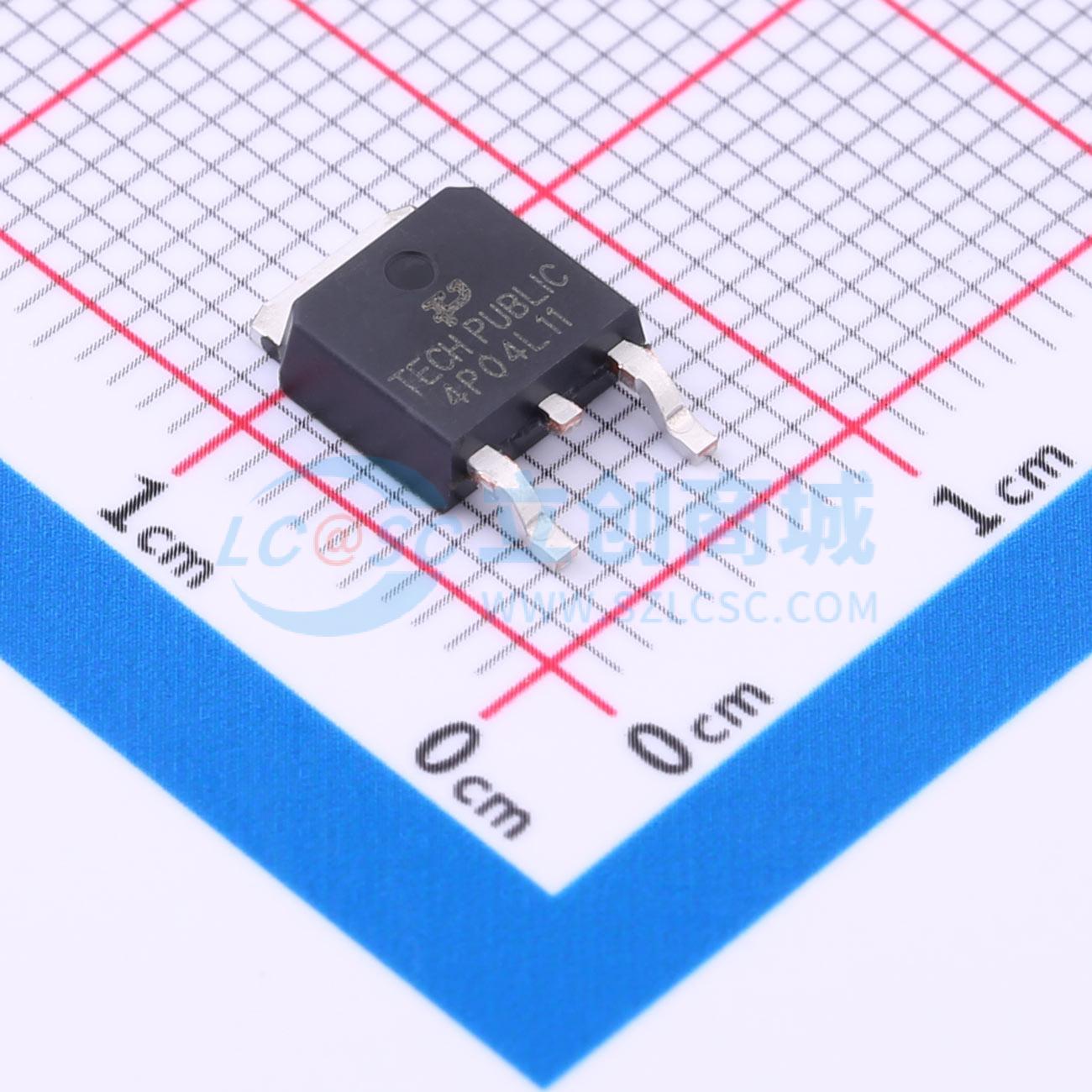

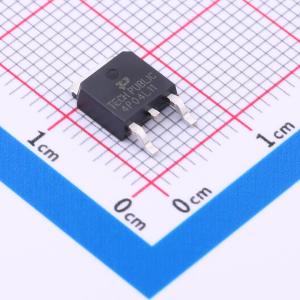

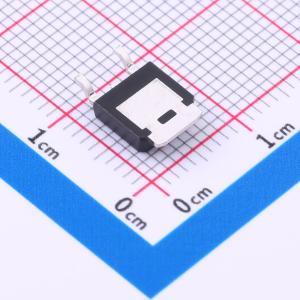

IPD50P04P4L-11
耐压:40V 电流:50A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：VDS = -40V。 ID = -50A。 RDS(ON) < -13mΩ @ VGS = -10V (Type:9.0mΩ)。应用：负载/电源开关。 接口开关
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- IPD50P04P4L-11
- 商品编号
- C5370996
- 商品封装
- TO-252-3L
- 包装方式
- 编带
- 商品毛重
- 0.46克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 50A | |
| 导通电阻(RDS(on)) | 13mΩ@10V,30A | |
| 耗散功率(Pd) | 52.1W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | - | |
| 栅极电荷量(Qg) | 27.9nC@4.5V | |
| 输入电容(Ciss) | 3.5nF@15V | |
| 反向传输电容(Crss) | 222pF@15V | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 漏源电压（VDS） = -40 V，漏极电流（ID） = -50 A
- 当栅源电压（VGS） = -10 V 时，导通电阻（RDS(ON)） < -13 mΩ（典型值：9.0 mΩ）
应用领域
- 负载/电源开关
- 接口开关
- 超小型便携式电子设备的电池管理
- 逻辑电平转换
