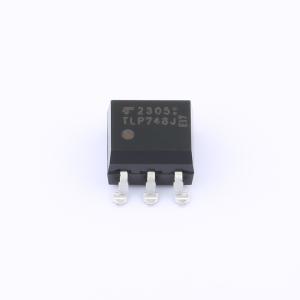

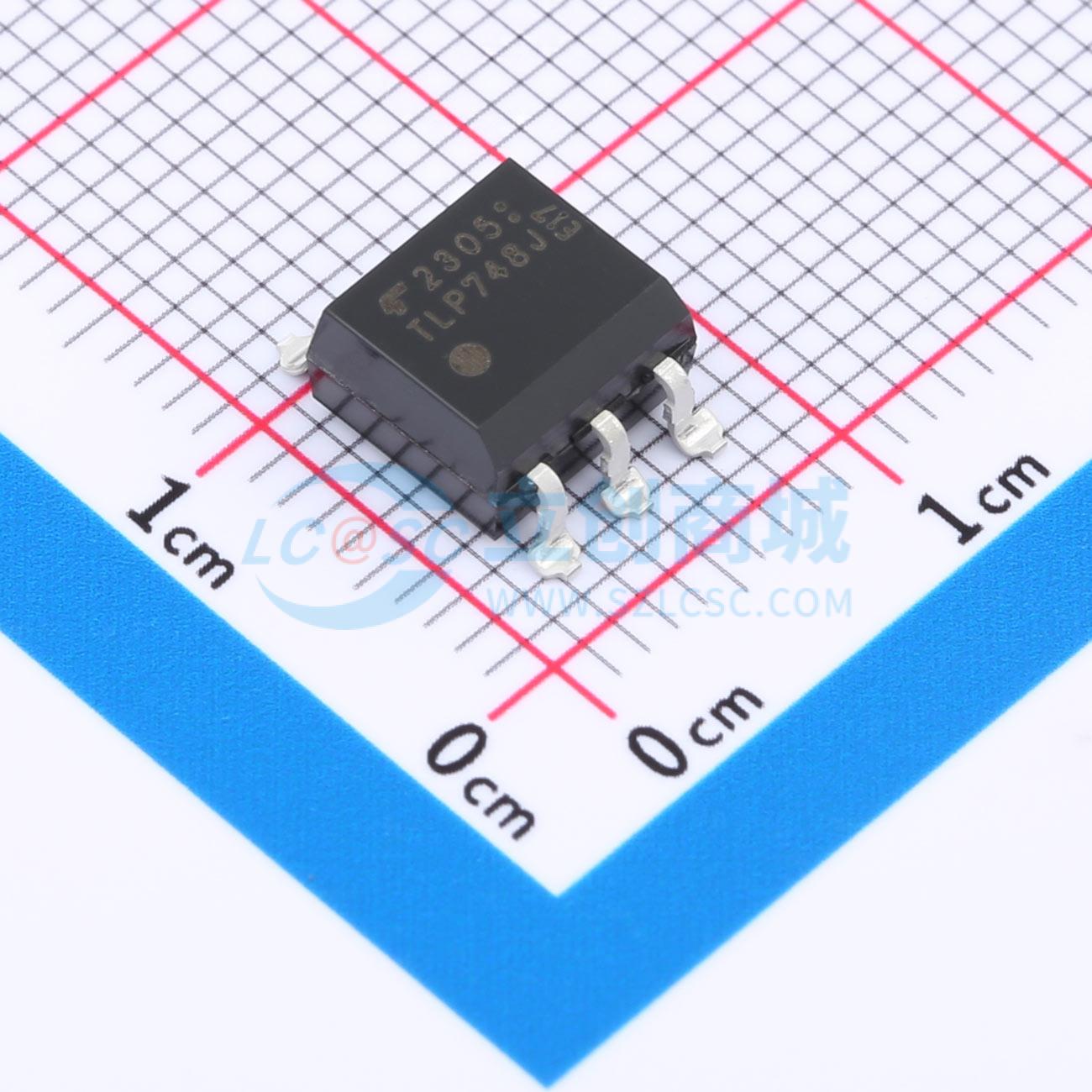

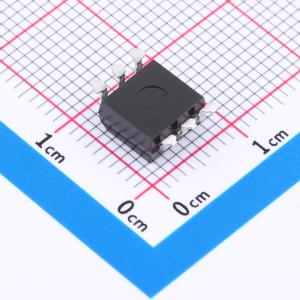

温馨提醒：图片仅供参考，商品以实物为准
TLP748J(TP1,F)
光电耦合器，红外发光二极管与光电晶闸管
- 描述
- TLP748J由一个光控晶闸管和一个红外发光二极管光耦合而成，采用六引脚塑料DIP封装。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP748J(TP1,F)
- 商品编号
- C5370530
- 商品封装
- SMD-6P
- 包装方式
- 编带
- 商品毛重
- 0.42381克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 可控硅输出光耦 | |
| 可控硅类型 | 双向可控硅 | |
| 过零功能 | - | |
| 正向压降(Vf) | 1V | |
| 输出电流(It(rms)) | 150mA | |
| 隔离电压(Vrms) | 4kV | |
| 正向电流 | 10mA |
| 属性 | 参数值 | |
|---|---|---|
| 负载电压 | 600V | |
| 静态dv/dt | 5V/us | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+100℃ | |
| 耗散功率(Pd) | 150mW | |
| 端子数 | 6 | |
| 浪涌电流 | 2A |
商品概述
东芝TLP748J由一个光控晶闸管和一个红外发光二极管光耦合组成，采用六引脚塑料DIP封装。
商品特性
- 峰值关态电压：600 V（最小值）
- 触发LED电流：10 mA（最大值） 通态电流：150 mA（最大值）
- 隔离电压：4000 Vrms（最小值）
- 获UL认证：UL 1577，档案编号E67349
- 获cUL认证：CSA组件验收服务编号5A，档案编号E67349 获VDE认证：EN 60747-5-5
- 爬电距离：7.0 mm（最小值） 8.0 mm（最小值）
- 电气间隙：7.0 mm（最小值） 8.0 mm（最小值）
- 绝缘厚度：0.4 mm（最小值） 0.4 mm（最小值）
- 重量：0.42 g（典型值）
应用领域
- 办公设备
- 家用设备
- 固态继电器
- 开关电源
