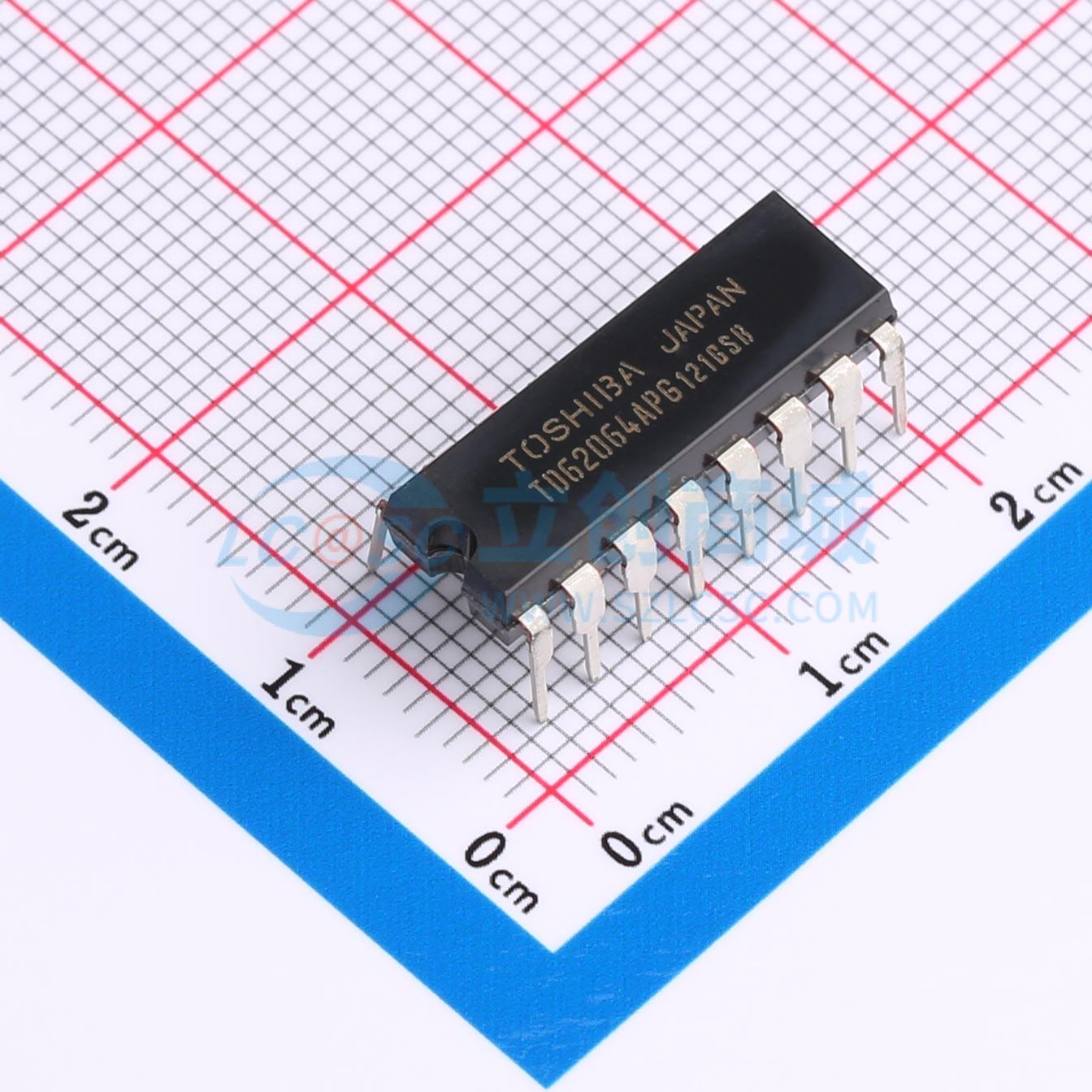

TD62064APG(O,J,S)实物图
  • TD62064APG(O,J,S)商品缩略图
  • TD62064APG(O,J,S)商品缩略图
  • TD62064APG(O,J,S)商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

TD62064APG(O,J,S)

4通道高电流达林顿灌电流驱动器

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
TD62064APG/AFG 是高压、大电流达林顿驱动器，由四个 NPN 达林顿对组成。所有单元均内置箝位二极管，用于切换感性负载。应用领域包括继电器、锤击器、灯具和步进电机驱动器
品牌名称
TOSHIBA(东芝)
商品型号
TD62064APG(O,J,S)
商品编号
C5370523
商品封装
DIP-16​
包装方式
管装
商品毛重
2.038克(g)

商品参数

属性参数值
商品目录达林顿晶体管阵列
通道数四路
最大输入电压(VI)17V
工作温度-40℃~+85℃
集电极漏电流(Icex)50uA
属性参数值
集射极饱和电压(VCE(sat))1.5V@1.25A,2mA
输入电流(on)20mA
正向压降(Vf)2V
反向电流(Ir)50uA
输入电容(Ci)15pF

商品概述

TD62064APG/AFG是高压、大电流达林顿驱动器，由四个NPN达林顿对组成。所有单元均具备用于切换感性负载的内置钳位二极管。应用包括继电器、锤击器、灯和步进电机驱动器。

商品特性

  • 输出电流（单输出）：1.5 A（最大值）
  • 高维持电压输出：50 V（最小值）
  • 输出钳位二极管
  • 输入与TTL和5 V CMOS兼容
  • 接地端 = 散热片
  • 封装类型 - APG：DIP - 16引脚
  • 封装类型 - AFG：HSOP - 16引脚

应用领域

  • 继电器
  • 锤击器
  • 灯
  • 步进电机驱动器
