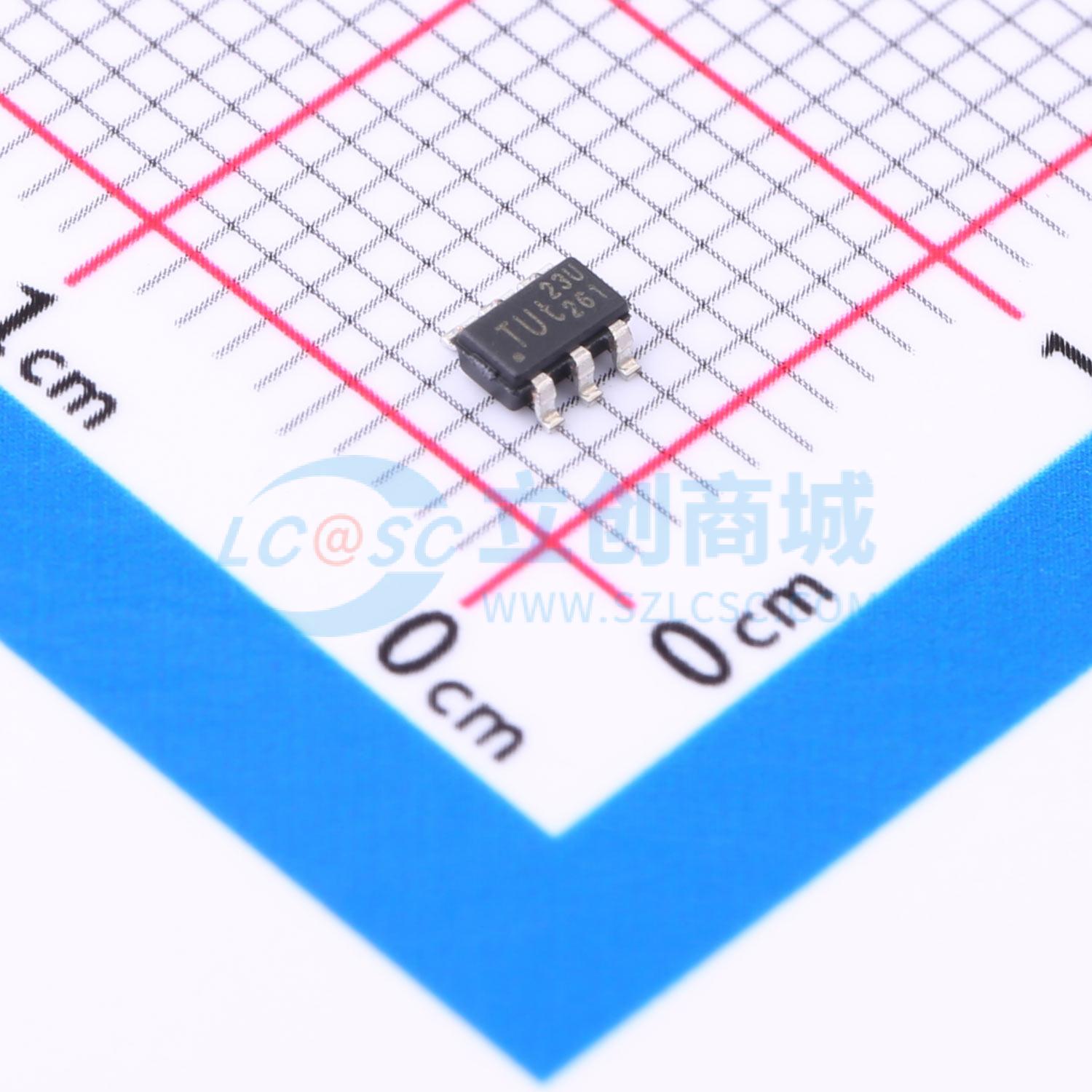

LD5523UGL

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: Leadtrend(通嘉科技)
商品型号: LD5523UGL
商品编号: C5370453
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.045克(g)

商品参数

商品概述

为了提高效率性能，LD5523U集成了多模式PWM控制器，该控制器由适用于轻载条件的准谐振（QR）PWM控制和适用于重载条件的峰值负载模式组成。此外，QR控制器不仅能提升系统性能，还会导致较差的EMI性能，而LD5523U的频率切换功能可降低开关电源（SMPS）的EMI辐射，帮助电源电路设计人员轻松处理EMI滤波器，节省多个元件和开发时间。 LD5523U采用SOT - 26封装，具备全面的保护功能，如过载保护（OLP）、过压保护（OVP）、输出短路保护（OSCP）和内部过温保护（OTP）。此外，还内置了可编程的欠压/过压保护功能。

商品特性

采用准谐振 + 峰值负载模式运行的次级侧反馈控制
低启动电流（<1μA）0.395mA
轻载时超低工作电流
具备逐周期电流限制的电流模式控制
绿色模式控制
欠压锁定（UVLO）
CS引脚前沿消隐（LEB）
VCC过压保护（OVP）
FB引脚可调过压保护（OVP）
FB引脚可调欠压保护（UVP）
FB引脚可调欠压/过压保护
过载保护（OLP）
CS引脚外部过温保护（OTP）
内部过温保护（OTP）
次级二极管短路保护（SDSP）
栅极源极/漏极驱动能力：在输出引脚接33nF电容时为190mA / -310mA

应用领域

开关型AC/DC适配器
典型应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	8V~26.5V
	开关频率	65kHz；130kHz

	属性	参数值
	耗散功率(Pd)	200mW
	最大占空比	81%
	拓扑结构	反激式
	工作温度	-40℃~+125℃
