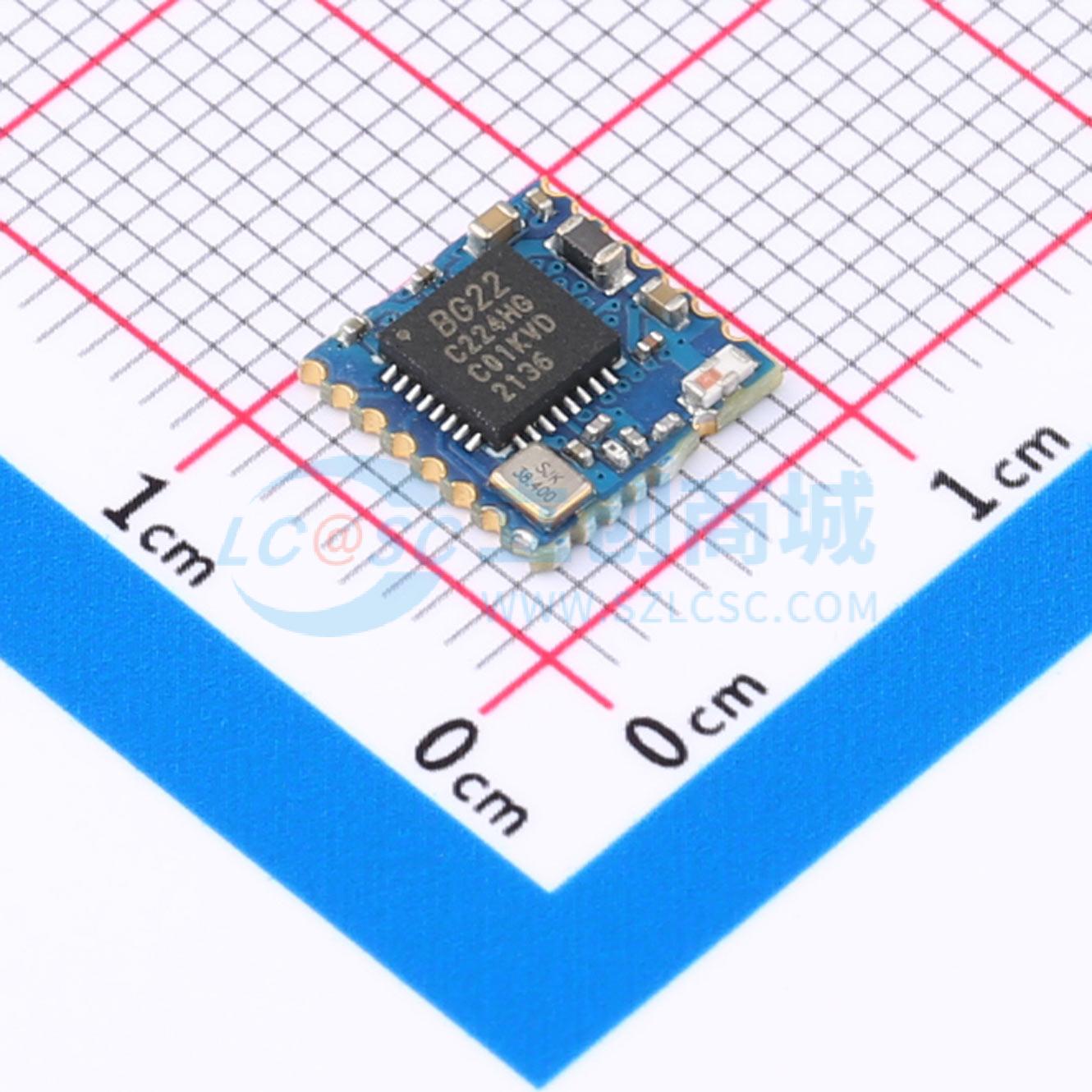

RF-BM-BG22C3
EFR32BG22串口透传主从一体多主多从蓝牙模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- EFR32BG22C224蓝牙模块，超小尺寸，支持BLE5.2串口透传I2C透传主从一体多主多从，具有低功耗、高性能、低成本优势。
- 品牌名称
- RF-STAR(信驰达)
- 商品型号
- RF-BM-BG22C3
- 商品编号
- C5369196
- 商品封装
- SMD
- 包装方式
- 托盘
- 商品毛重
- 2.628克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 蓝牙模块 | |
| 核心芯片 | EFR32BG22芯片 | |
| 接口类型 | I2C；ADC；SPI；GPIO；PDM | |
| 支持协议 | 蓝牙5.2 | |
| 发射功率 | 6dBm |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.2V~3.8V；1.8V~3.8V | |
| 接收电流 | 3.6mA | |
| 发送电流 | 8.2mA | |
| 接收灵敏度 | -106.7dBm；-96.2dBm；-98.9dBm | |
| 工作温度 | -40℃~+85℃ |
商品概述
RF-BM-BG22C3模块是远距离低功耗蓝牙8*8 mm超小尺寸模块，输出功率最大为6 dBm，接收灵敏度-106.7 dBm (125kbps GFSK)，该模块采用稳定的参考设计而改进，支持Bluetooth 5.2。模块具有优秀的超低功耗性能，4.1 mA发射电流@0dbm输出功率，3.6 mA接收电流（1Mbit/S GFSK）。
商品特性
- 高性能32位76.8 MHz ARM Cortex-M33，带有DSP指令和浮点单元，可实现高效的信号处理
- 高达512 kB的闪存程序存储器
- 高达32 kB的RAM数据存储器
- 2.4 GHz无线电操作
- 在125kbps GFSK的条件下，灵敏度为-106.7dBm
- 在1 Mbit/s GFSK的条件下，灵敏度为-98.9 dBm
- 在2 Mbit/s GFSK的条件下，灵敏度为-96.2 dBm
- 发射功率高达6 dBm
- 无线电接收电流为2.5 mA
- 在0 dBm输出功率的条件下，无线电传输电流为3.4 mA
- 在76.8 MHz活动模式(EM0)下，运行功耗为27μA/MHz
- 1.40 μA EM2深度睡眠电流（保留32 kB RAM，RTC从LFXO中运行）
- 1.75 μA EM2深度睡眠电流（保留32 kB RAM，RTC从Precision LFRCO中运行）
- 0.17 μA EM4电流
- 2 (G)FSK，可配置完整波形
- OQPSK DSSS
- (G)MSK
- 低功耗蓝牙(Bluetooth 5.2)
- 采用到达角(AoA)和发射角(AoD)实现测向
- 私有协议
- RX电流为3.6 mA (1 Mbps GFSK)
- 在0 dBm输出功率的条件下，TX电流为4.1 mA
- 在6 dBm输出功率的条件下，TX电流为8.2 mA
- 8信道DMA控制器
- 12信道外围设备反射系统(PRS)
- 4个16位定时器/计数器(3个比较/捕获/PWM通道)
- 1个32位定时器/计数器(3个比较/捕获/PWM通道)
- 32位实时计数器
- 24位低能耗定时器，用于波形生成
- 1个看门狗定时器
- 2个通用同步/异步接收器/传输器(UART/SPI/SmartCard (ISO 7816)/IrDA/I2S)
- 1个增强型通用异步接收器/传输器(EUART)
- 2个I2C接口，带有SMBus支持
- 数字麦克风接口(PDM)
- 32 KHz睡眠晶体更换为精密低频RC振荡器
- 可选OOK模式的RFSENSE
- 单点校准后具有±1.5 °C精度的芯片温度传感器
- 通过信任根和安全加载程序(RTSL)进行的安全启动
- 硬件加密加速，适用于AES128/256、SHA-1、SHA-2（高达256位）、ECC（高达256位）、ECDSA和ECDH
- 符合NIST SP800-90和AIS-31标准的真随机数生成器(TRNG)
- ARM TrustZone
- 使用锁定/解锁功能进行安全调试
应用领域
- 资产标签和信标
- 消费电子遥控器
- 便携式医疗器械
- 蓝牙网状网络低功耗节点
- 体育、健身和健康设备
- 联网家庭
- 建筑自动化及安全
