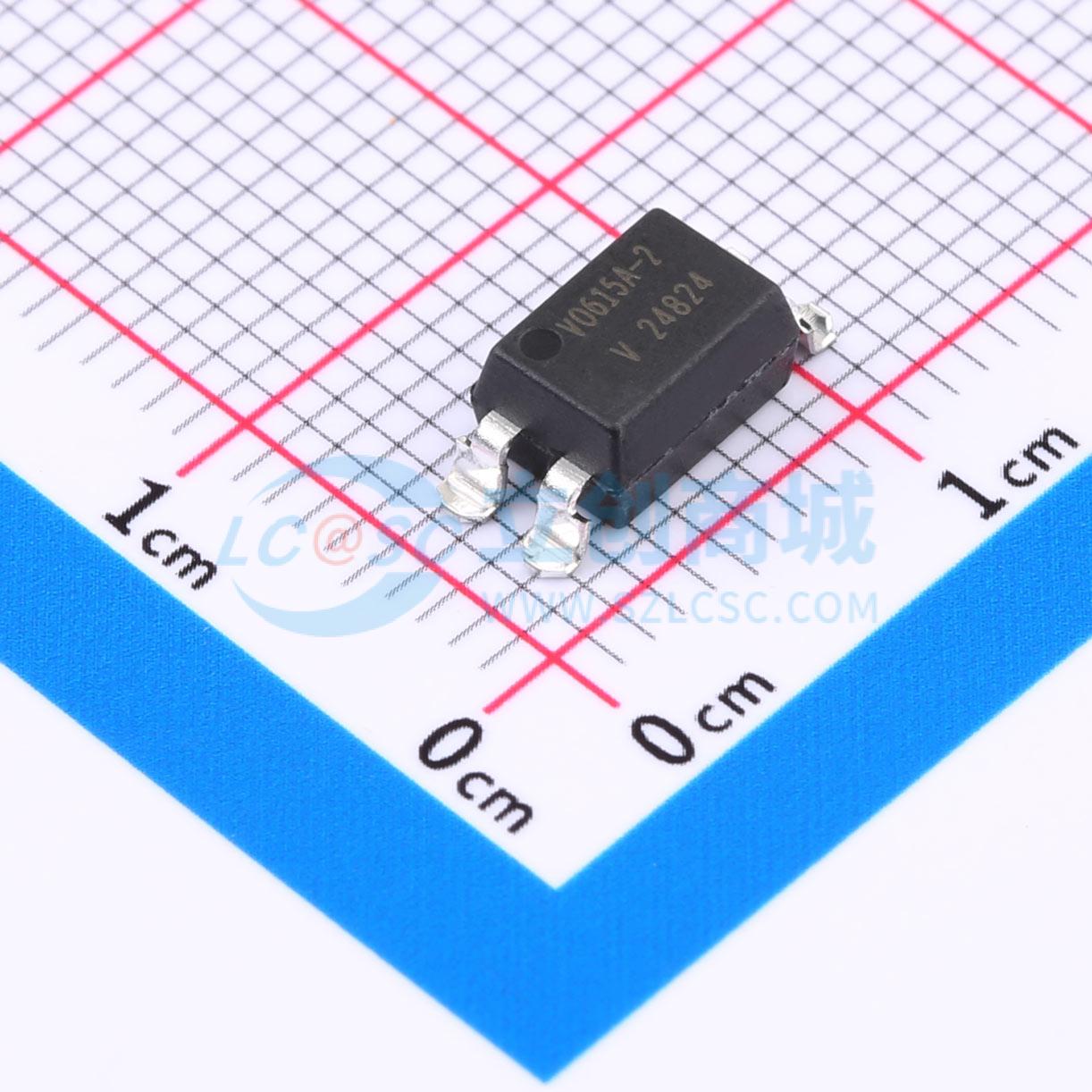

VO615A-2X009T实物图
  • VO615A-2X009T商品缩略图
  • VO615A-2X009T商品缩略图
  • VO615A-2X009T商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

VO615A-2X009T

高温型光电晶体管输出光耦合器

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
由一个光电晶体管和一个砷化镓红外发光二极管光耦合组成，采用4引脚塑料双列直插式封装。
品牌名称
VISHAY(威世)
商品型号
VO615A-2X009T
商品编号
C5369220
商品封装
SMD-4P​
包装方式
编带
商品毛重
0.55克(g)

商品参数

属性参数值
商品目录晶体管输出光耦
输入类型DC
输出类型光电三极管
正向压降(Vf)1.43V
输出电流50mA
隔离电压(Vrms)5kV
直流反向耐压(Vr)6V
负载电压70V
属性参数值
输出通道数1
集射极饱和电压(VCE(sat))300mV@10mA,1mA
上升时间(tr)3us
下降时间4.7us
工作温度-55℃~+110℃
电流传输比(CTR)最小值22%
电流传输比(CTR)最大值/饱和值45%
正向电流(If)60mA

商品概述

VO615A由一个光电晶体管和一个砷化镓红外发光二极管光耦合组成，采用4引脚塑料双列直插式封装。

商品特性

  • 温度范围：-55 ℃至+110 ℃
  • 额定脉冲电压（瞬态过电压），VIOTM = 6 kV峰值
  • 隔离测试电压（局部放电测试电压），Vpd = 1.6 kV
  • 额定隔离电压（有效值，含直流），V10WM = 600 VRMS
  • 额定重复峰值电压（重复性），VIORM = 850 V峰值

应用领域

  • 根据安全等级II（加强隔离）设计的防触电安全保护隔离电路
  • 电源电压≤300 V时的应用类别I至IV
  • 根据IEC 60664-1表1，电源电压≤600 V时的应用类别I至IV
  • 开关电源
  • 线路接收器
  • 计算机外设接口
  • 微处理器系统接口
