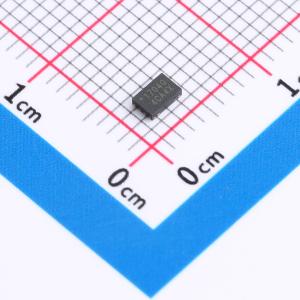

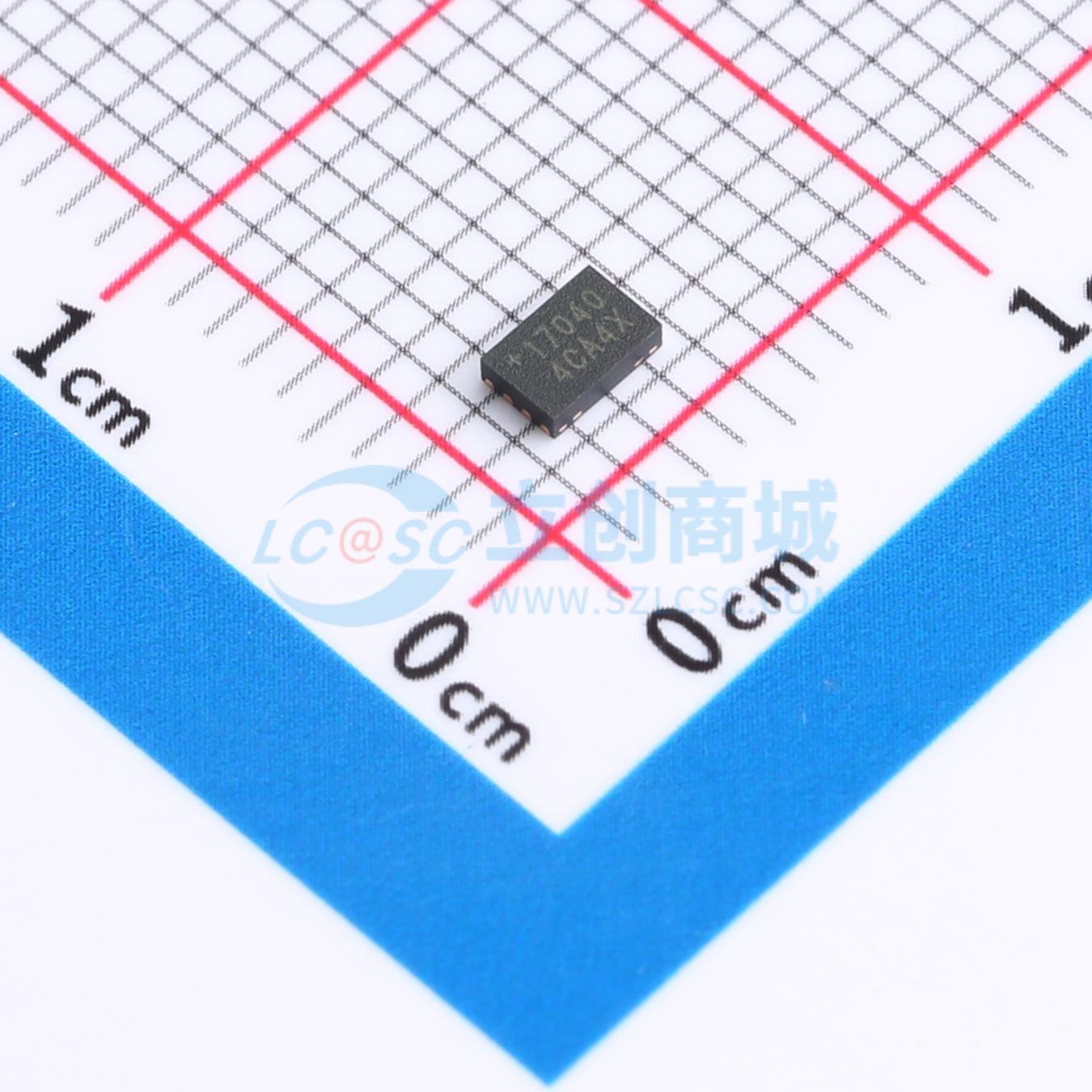

MAX17040G+T

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 结构紧凑的低成本1S/2S电量计、实现电池的智能化管理!
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX17040G+T
商品编号: C5369209
商品封装: TDFN-8-EP(2x3)
包装方式: 编带
商品毛重: 0.51克(g)

商品参数

商品概述

MAX17040/MAX17041是超紧凑型、低成本的主机端电量计系统，适用于手持和便携式设备中的锂离子（Li+）电池。MAX17040配置为单节锂电池供电，MAX17041则配置为双节2S电池组供电。 MAX17040/MAX17041采用一种先进的锂离子电池建模方案，即ModelGauge，可在广泛变化的充放电曲线下持续跟踪电池的相对荷电状态（SOC）。与传统电量计不同，ModelGauge算法无需进行电池重新学习周期，也不需要外部电流检测电阻。在应用中，微控制器与该器件之间只需进行极少的交互即可实现温度补偿。该集成电路可置于系统端，从而降低成本并减少电池供应链的限制。测量和估算容量数据集可通过I2C接口访问。MAX17040/MAX17041提供0.4mm间距9凸点UCSP封装或2mm x 3mm、8引脚TDFN无铅封装。

商品特性

主机端或电池端电量计量
单节电池（MAX17040）
双节电池（MAX17041）
精密电压测量
至5.00V时精度为±12.5mV（MAX17040）
至10.00V时精度为±30mV（MAX17041）
通过ModelGauge算法精确计算相对容量（RSOC）
测量无偏移累积
无需进行满电到空电的电池重新学习
无需检测电阻
双线接口
低功耗
微型、无铅（Pb）、8引脚、2mm x 3mm TDFN封装或微型0.4mm间距9凸点UCSP封装

应用领域

智能手机、平板电脑、手持电脑
健康和健身监测器、终端、无线扬声器
医疗设备、数码相机、摄像机和运动相机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(10000个/圆盘，最小起订量 1 个)

个

起订量：1 个10000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	电池管理
	工作电压	2.5V~4.5V
	电池类型	锂电池
	电池节数	1
	工作温度	-20℃~+70℃

	属性	参数值
	电池温度检测	不支持
	0V电池充电	不支持
	静态电流(Iq)	50uA
	接口类型	I2C
